Parafoudre Hager SPD type 2 avec contact de télésignalisation et indication optique rouge/vert, système de réseau TN-S/TT, tension nominale 240/415 V AC, In (8/20) 20 kA, Imax (8/20) 40 kA, niveau de protection L-N 1,35 kV, N-PE 1,5 kV, L-PE 1,6 kV, section maximale du conducteur rigide ((uni-/multifilaire) 50 mm², section maximale du conducteur flexible (fils fins) 35 mm², compatible avec les peignes Hager, Sans fusible amont jusqu’à 315 A ( fusible), dimension 2 modules

EAN

3250610087428

E-nr.

808 422 014

VPE

1 pc.

Groupe de rabais

Configurateur de protection contre les surtensions

Protection contre les surtensions (SPD)

Parafoudre Hager SPD 2P T2 avec FM TNS/TT Uc 275V In 20kA Imax 40kA SPE240R

Name: SPE240R
Brand: Hager
SKU: SPE240R
Price: 137.2 CHF

Prix*

137.20 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Informations environnementales
Documents
Plus de produits

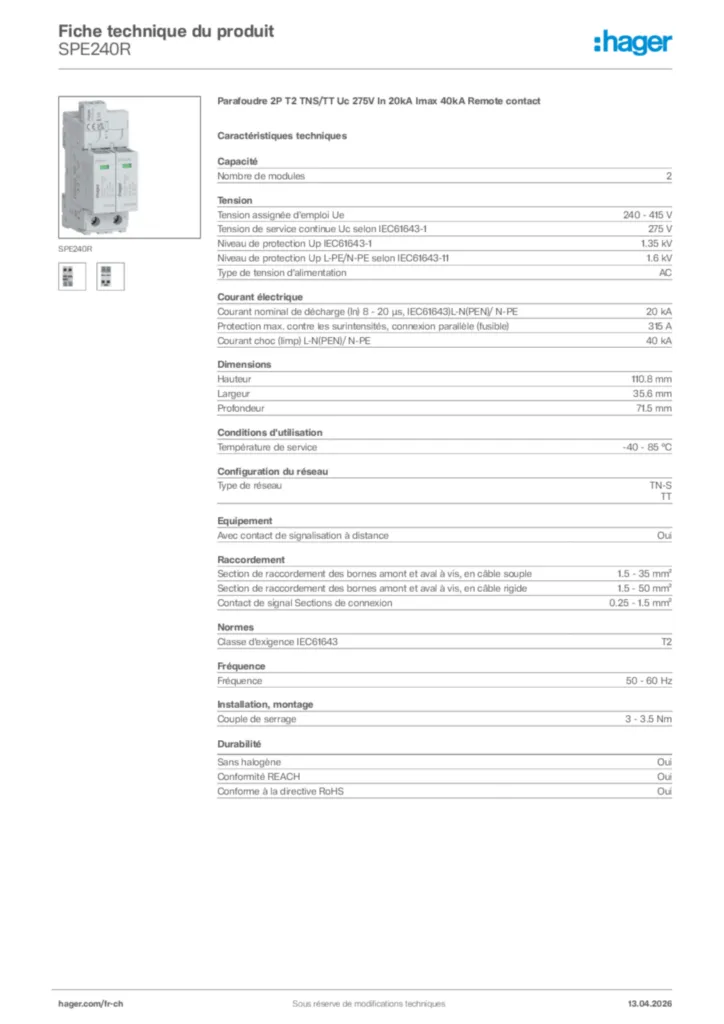

Télécharger la fiche produit

Complétez votre système

Jeu de barres de phase modulaire 3 produit(s) disponible(s)
Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

2P

Nombre de modules

2

Tension assignée d'emploi Ue

240 - 415 V
Tension de service continue Uc selon IEC61643-1

275 V
Niveau de protection Up IEC61643-1

1,35 kV
Niveau de protection Up neutre-terre selon IEC61643-11

1500 V
Niveau de protection de tension jusqu'à L-N (PEN)

1,35 kV
Niveau de protection contre les surtensions jusqu'à L-PE

1,6 kV
Tension de service nominale, AC (contact de signal)

5 - 250 V
Tension de service nominale DC (contact de signal)

5 - 125 V
Type de tension d'alimentation

AC
Tension de test de référence Utest, AC

264 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3
Catégorie de surtension (contact de signal), CEI 60664-1

2
Tension nominale

240 - 415 V AC ± 10%

Courant nominal de décharge phase-neutre In (8 - 20 µs) IEC61643-11

20 kA
Courant continu Ic (L-N)

≤ 0.4 mA
Courant continu Ic (L-PE)

< 5 μA
Courant continu Ic (N-PE)

< 5 μA
Courant de court-circuit nominal (Isccr)

50 kA
Protection max. contre les surintensités, connexion parallèle (fusible)

315 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant de décharge nominal In, 8 - 20 µs, L-N (PEN)

20 kA
Courant de décharge nominal In, 8 - 20 µs, N-PE

20 kA
Courant nominal de fonctionnement AC (contact de signal)

0,005 - 1 A
Courant de service nominal, DC (contact de signal)

5 - 200 mA
Capacité d'extinction du courant de suite

0,1 kA
Courant de décharge max. (Imax) L-N (PEN)

40 kA
Courant de décharge max (Imax) L-PE

40 kA
Courant de décharge max. (Imax), N-PE

40 kA
Courant résiduel IPE

< 5 μA

Hauteur

110,8 mm
Largeur

35,6 mm
Profondeur

71,5 mm
Longueur de dénudage

18 mm
Longueur de dénudage (contact de signal)

8 mm

Température de service

-40 - 85 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 85 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Degré de pollution (contact de signal), IEC60664-1

2
Altitude

2000 m

Type de réseau

TN-S, TT
Schéma TN

Non
Schéma TN-C

Non
Schéma TN-C-S

Non
Schéma TN-S

Oui
Schéma TT

Oui
Schéma IT

Non
Schéma DC

Non

Avec contact de signalisation à distance

Oui
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 50 mm²
Nombre de conducteurs (sans mise à la terre)

2
Section de raccordement en câble rigide pour la terre

1,5 - 50 mm²
Section de raccordement en câble souple pour la terre

1,5 - 35 mm²
Section de raccordement en câble souple

1.5 - 35 mm²
Section, conducteur flexible (contact de signal)

0,25 - 1,5 mm²
Section de raccordement en câble rigide

1.5 - 50 mm²
Section, conducteur rigide (contact de signal)

0,25 - 1,5 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexion

1

Classe d'exigence IEC61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 3,5 Nm
Position de montage/connexion

Horizontal
Compatible pour une installation en intérieur

Oui

Avec fusible de protection intégré

Non

Type de montage

Rail DIN, Fixe
Type de connection / prise

Raccordement borne à vis
Type de connexion (contact de signal)

Fiche de raccordement

Mode fin de vie

OCM (open circuit mode)

Caractéristique du fusible

gG
Fusible de secours max. requis

1 A (gG)
Fusible de secours max. requis (contact de signal)

1 A (gG)

Filtrer type de produit

SPD

Comportement TOV à UT (N-PE)

1200 V AC (200 ms / withstand mode)
Comportement TOV à UT (L-PE)

1464 V AC (200 ms / withstand mode)
Mode de protection

L-N, L-PE, N-PE
Facteur de déclenchement k

1,6
Comportement TOV à UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Classe de protection

Classe II
Utilisable dans une classe de protection IP supérieure

IP20C avec couvercle de protection des contacts

Couleur du produit

Gris clair
Code RAL

7035
Matière

Thermoplastique

Informations environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
