Parafoudre Hager SPD type 2 avec indication optique rouge/vert, système de réseau TN-S/TT, tension nominale 240/415 V AC, In (8/20) 20 kA, Imax (8/20) 40 kA, niveau de protection L-N 1,35 kV, N-PE 1,5 kV, L-PE 1,6 kV, section maximale du conducteur rigide ((uni-/multifilaire) 50 mm², section maximale du conducteur flexible (fils fins) 35 mm², compatible avec les peignes Hager, Sans fusible amont jusqu’à 315 A ( fusible), dimension 4 modules

EAN

3250610087305

E-nr.

808 428 224

VPE

1 pc.

Groupe de rabais

Configurateur de protection contre les surtensions

Protection contre les surtensions (SPD)

Parafoudre Hager SPD 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA SPE440

Name: SPE440
Brand: Hager
SKU: SPE440
Price: 173.6 CHF

Prix*

173.60 CHF

/ pc. *

* Remarque:
Lors de l’utilisation du SPE440 / SPE440R sur uniway avec l’adaptateur Bi Connect, le clip DIN correspondant doit être retiré avant le montage.

Trouver un grossiste

Accessoires
Caractéristiques techniques
Informations environnementales
Documents
Plus de produits

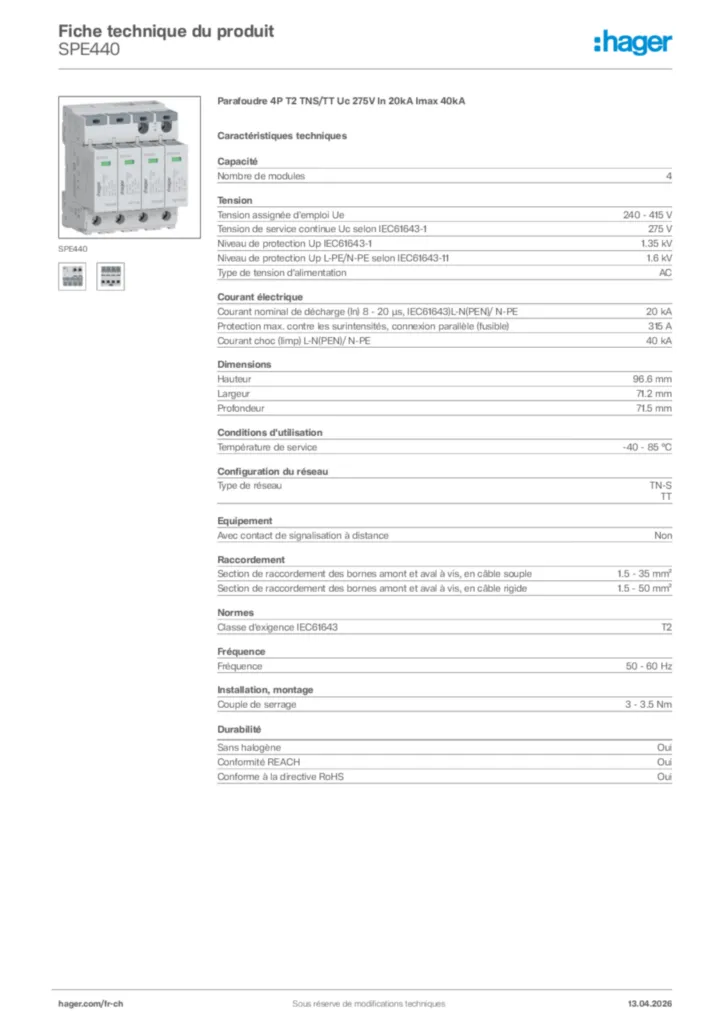

Télécharger la fiche produit

Complétez votre système

Jeu de barres de phase modulaire 2 produit(s) disponible(s)
Système de jeu de barres verticale 2 produit(s) disponible(s)
Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)

Caractéristiques techniques

Nombre de modules

4

Tension assignée d'emploi Ue

240 - 415 V
Tension de service continue Uc selon IEC61643-1

275 V
Niveau de protection Up IEC61643-1

1,35 kV
Niveau de protection Up neutre-terre selon IEC61643-11

1500 V
Niveau de protection de tension jusqu'à L-N (PEN)

1,35 kV
Niveau de protection contre les surtensions jusqu'à L-PE

1,6 kV
Type de tension d'alimentation

AC
Tension de test de référence Utest, AC

264 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3
Tension nominale

240 - 415 V AC ± 10%

Protection max. contre les surintensités, connexion parallèle (fusible)

315 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant de décharge max. (Imax) L-N (PEN)

40 kA
Courant de décharge max (Imax) L-PE

40 kA
Courant de décharge max. (Imax), N-PE

40 kA
Courant nominal de décharge

20 kA
Courant de décharge nominal In, 8 - 20 µs, L-N (PEN)

20 kA
Courant de décharge nominal In, 8 - 20 µs, N-PE

20 kA
Courant nominal de décharge phase-neutre In (8 - 20 µs) IEC61643-11

20 kA
Capacité d'extinction du courant de suite

0,1 kA
Courant continu Ic (L-N)

≤ 0.4 mA
Courant continu Ic (L-PE)

< 5 μA
Courant continu Ic (N-PE)

< 5 μA
Courant résiduel IPE

< 5 μA

Hauteur

96,6 mm
Largeur

71,2 mm
Profondeur

71,5 mm
Longueur de dénudage

18 mm

Indice de protection IP

IP20C
Classe de protection

Classe II
Utilisable dans une classe de protection IP supérieure

IP20C avec couvercle de protection des contacts
Comportement TOV à UT (N-PE)

1200 V AC (200 ms / withstand mode)
Comportement TOV à UT (L-PE)

1464 V AC (200 ms / withstand mode)
Mode de protection

L-N, L-PE, N-PE
Facteur de déclenchement k

1,6
Comportement TOV à UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Température de service

-40 - 85 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 85 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Altitude

2000 m

Couleur du produit

Gris clair
Code RAL

7035
Matière

Thermoplastique

Type de réseau

TN-S, TT
Schéma TN

Non
Schéma TN-C

Non
Schéma DC

Non
Schéma IT

Non
Schéma TT

Oui
Schéma TN-C-S

Non
Schéma TN-S

Oui

Avec contact de signalisation à distance

Non
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 50 mm²
Section de raccordement en câble rigide pour la terre

1,5 - 50 mm²
Section de raccordement en câble souple pour la terre

1,5 - 35 mm²
Section de raccordement en câble souple

1.5 - 35 mm²
Section de raccordement en câble rigide

1.5 - 95 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexion

1

Classe d'exigence IEC61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 3,5 Nm
Position de montage/connexion

Horizontal
Compatible pour une installation en intérieur

Oui

Type de pôles

4P

Avec fusible de protection intégré

Non

Type de montage

Rail DIN, Fixe
Type de connection / prise

Raccordement borne à vis

Avec témoin lumineux

Non

Mode fin de vie

OCM (open circuit mode)

Caractéristique du fusible

gG

Filtrer type de produit

SPD

Informations environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
