Déflecteur combiné Hager SPD, forme de réseau TN-S, forme de réseau TT, nombre de conducteurs (sans conducteur de protection) 4, tension nominale AC 400 V, courant de choc de foudre (10/350 µs) 25 kA, courant d'impact de fuite nominal (8/20) 25 kA, niveau de protection 1.5 kV, niveau de protection L-N 1.5 kV, niveau de protection N-PE 1.5 kV, section max. de conducteur rigide (uni-/multifilaire) 35 mm², section max. de conducteur souple (fils fin) 35 mm², dimension 8 UM
EAN
3250615514844
E-nr.
808 423 604
VPE
1 pc.
Groupe de rabais
S2
Déflecteur combiné Hager SPD TN-S TT 4L 400V 25kA 1.5kV 8UM SPA801
Prix*
1 004.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Jeu de barres de phase modulaire 5 produit(s) disponible(s)
Complétez votre système
-
KDN380ABarre de pontage 3P 80A fourche 16mm² 12M
19.50 CHF / pc.* -
KDN380BBarre de pontage 3P 80A fourche 16mm² 57M
80.80 CHF / pc.* -
KDN480B
Barre de pontage 4P 80A fourche 16mm² 56M
109.50 CHF / pc.* -
KDN363FBarre de pontage 3P+N 63A fourche 10mm² 12M
21.95 CHF / pc.* -
KDN480ABarre de pontage 4P 80A fourche 16mm² 12M
26.00 CHF / pc.*
Caractéristiques techniques
Configuration du réseau
-
Type de réseauTN-S, TT
Courant électrique
-
Courant choc (Iimp) L-N(PEN)/ N-PE50 kA
-
Sans courant de fuiteOui
-
Protection max. contre les surintensités, connexion parallèle (fusible)315 A
-
Courant tenue aux chocs Iimp (10/350 µs) selon IEC61643 L-N(PEN)/ N-PE25 kA, 100 kA
Connectivité
-
Type de connection / priseBorne à vis
Equipement
-
Avec contact de signalisation à distanceOui
Capacité
-
Nombre de modules8
Tension
-
Niveau de protection Up IEC61643-11,50 kV
-
Tension de service continue Uc selon IEC61643-1350 V
-
Tension assignée d'emploi Ue230 - 400 V
-
Niveau de protection Up L-N/PEN selon IEC61643-111,5 kV
Architecture
-
Nombre de pôles4
Conditions d'utilisation
-
Température de service-40 - 80 °C
Dimensions
-
Hauteur95,20 mm
-
Largeur142,40 mm
-
Profondeur67 mm
Commandes et indicateurs
-
Avec témoin lumineuxOui
Normes
-
Classe d'exigence IEC61643T1, T2, T3
Installation, montage
-
Couple de serrage4,50 - 4,50 Nm
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,5 - 35,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 35,0 mm²
-
Contact de signal Sections de connexion0,14 - 1,5 mm²
Fréquence
-
Fréquence50 - 60 Hz
Sécurité
-
Indice de protection IPIP20
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPA801
-
Fiche technique

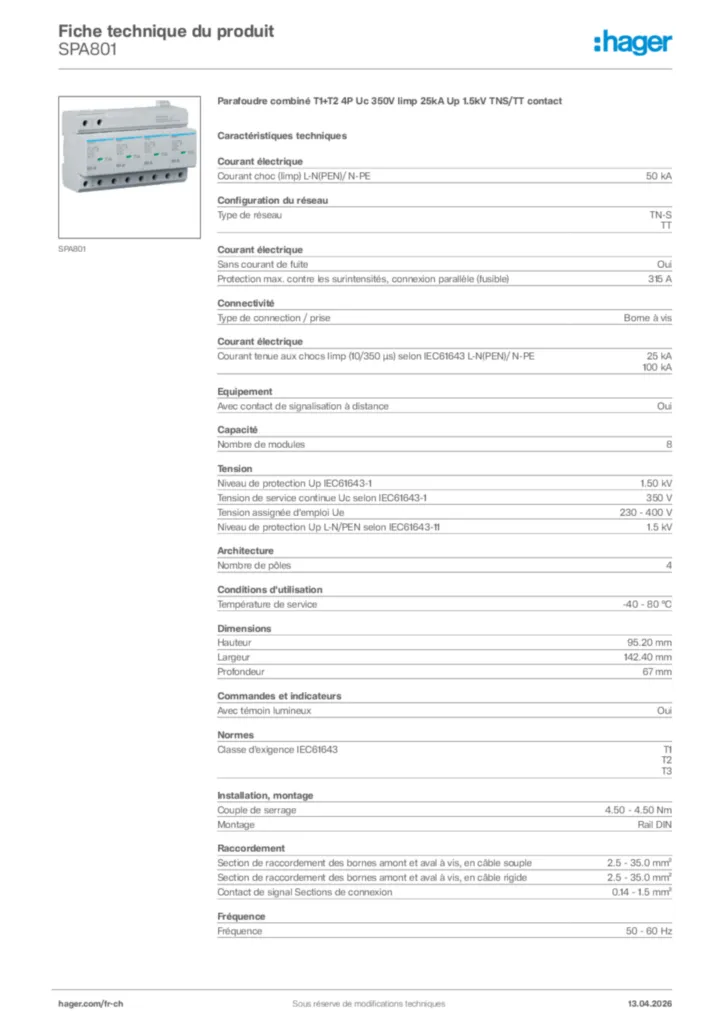

Hager Fiche technique du produit SPA801
Parafoudre combiné T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT contact
PDF -
Guide d'installation
ID1_SPA801_6LE007373Ab
Guide d'installation en-GB, de-DE 2024-12-06
PDF780,57 kB
