Déflecteur combiné Hager SPD TN TN-C TN-C-S TN-S 1L 240V 25kA 1.5kV 2UM SPA180
EAN
3250615515056
E-nr.
808 423 804
VPE
1 pc.
Groupe de rabais
S2
Prix*
399,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires/pièces de rechange pour parafoudre pour systèmes d'alimentation 3 produit(s) disponible(s)
Complétez votre système
-
KBN380
Barre de pontage 3P 35mm² pour SPA180
12.25 CHF / pc.* -
KBN381Barre de pontage 3P+N 35mm² 90° pour SPA180N
44.15 CHF / pc.* -
KBN480Barre de pontage 4P 35mm² pour SPA180
13.40 CHF / pc.*

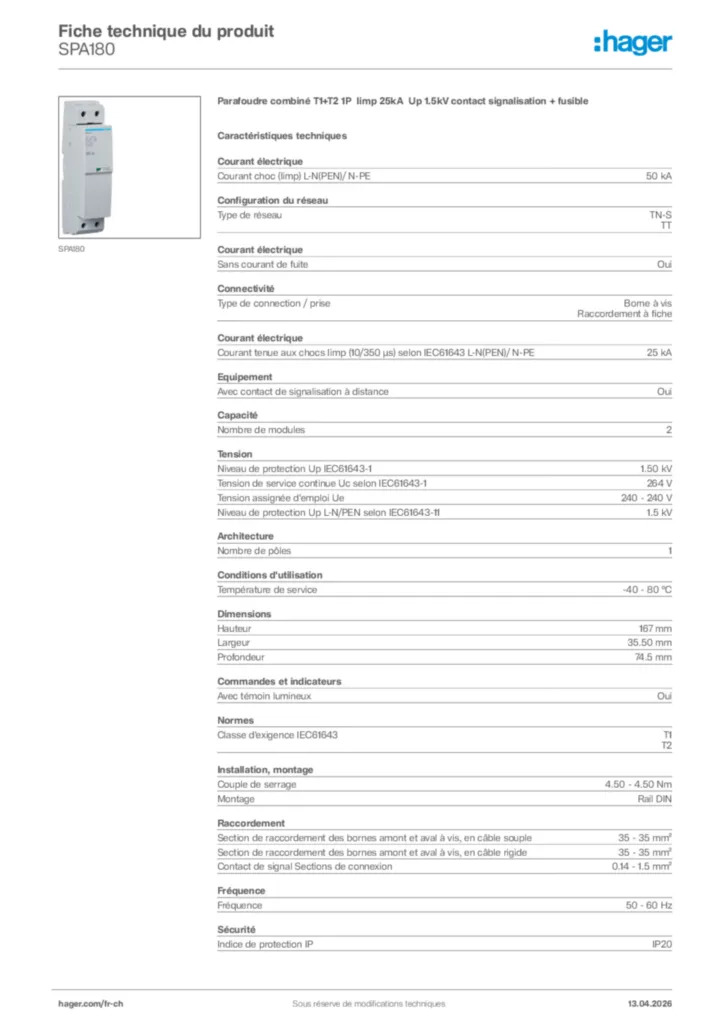

Caractéristiques techniques
Configuration du réseau
-
Type de réseauTN-S, TT
Courant électrique
-
Courant choc (Iimp) L-N(PEN)/ N-PE50 kA
-
Courant tenue aux chocs Iimp (10/350 µs) selon IEC61643 L-N(PEN)/ N-PE25 kA
Connectivité
-
Type de connection / priseBorne à vis, Raccordement à fiche
Equipement
-
Avec contact de signalisation à distanceOui
Capacité
-
Nombre de modules2
Tension
-
Niveau de protection Up IEC61643-11,50 kV
-
Tension de service continue Uc selon IEC61643-1264 V
-
Tension assignée d'emploi Ue240 - 240 V
-
Niveau de protection Up L-N/PEN selon IEC61643-111,5 kV
Architecture
-
Nombre de pôles1
Conditions d'utilisation
-
Température de service-40 - 80 °C
Dimensions
-
Hauteur167 mm
-
Largeur35,50 mm
-
Profondeur74,5 mm
Commandes et indicateurs
-
Avec témoin lumineuxOui
Normes
-
Classe d'exigence IEC61643T1, T2
Installation, montage
-
Couple de serrage4,50 - 4,50 Nm
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple35 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide35 - 35 mm²
-
Contact de signal Sections de connexion0,14 - 1,5 mm²
Fréquence
-
Fréquence50 - 60 Hz
Sécurité
-
Indice de protection IPIP20
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPA180
-
Guide d'installation
ID1_SPA180_SPA180N_6LE007484Aa
Guide d'installation en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2020-09-25
PDF793,66 kB
