Alimentation de bus 2 fils avec 2 relais rail DIN RED011X
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

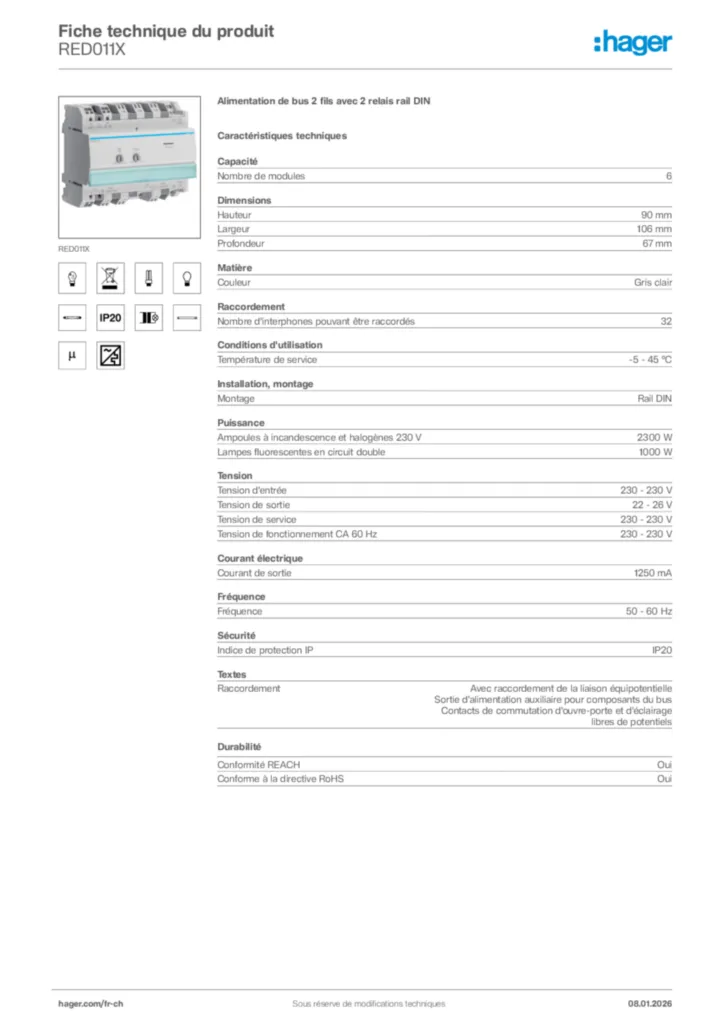

Caractéristiques techniques
-
Fonctions du systèmealimentation de la ligne de bus audio BUS i2 ; alimentation de câble bus à 2 fils
-
Discussions1 discussion dans la ligne
-
Fréquence assignée50/60 Hz
-
Tension d'entrée230 V AC
-
Tension de service230 V AC
-
Tension de sortie22…26 V DC
-
Tension de commutation d'ouverture portemax. 24 V
-
Courant de sortiemax. 1.25 A
-
Courant de commutation d'ouverture portemax. 2 A
-
Largeur6 modules
-
Lampes fluorescentes compensées duo1000 W
-
Transformateurs conventionnels1500 VA
-
Couleur indépendant des lignes designgris clair
-
Lampes fluorescentes avec ballasts électroniques (BE)1000 W
-
Lampes à fluorescence compactes avec ballast électronique22 x 20 W
-
Lampes fluorescentes à compensation parallèle1000 VA /130 µF
-
Lampes LED Retrofit 230 V440 W
-
Ampoules à incandescence et halogènes 230 V2300 W
-
Type de montagerail DIN
-
Stations internes par coupleur de lignemax. 32
-
Stations internes par alimentation de lignemax. 32
-
Longueur de câble jusqu’à la platine de ruemax. 100 m
-
Longueur de câble jusqu’au station internemax. 150 m
-
Durée de commutation, réglable1 s…5 mn
-
Durée de déverrouillage ouvre-porte1…10 s
-
Contact d'ouverture porte libre de potentiel≤ 2 A
-
Technologie du système2 fils
-
Indice de protection IPIP20
-
Température de service-5…45 °C
-
Température de stockage/transport-20…60 °C
-
Humidité relative de l'air (sans condensation)0…65 % (sans condensation)
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit RED011X
-
Mode d'emploi
Notice d'instruction pour RED011X
PDF499 KBNotice d'instruction pour RED011X
PDF736 KB -
Guide d'installation
Notice d'installation pour RED011X
PDF7 MB -
Déclaration de conformité
Déclaration UE de conformité pour RED011X
Declaration
PDF96 KBDéclaration UE de conformité pour RED011X
Declaration
PDF96 KBDéclaration UE de conformité pour RED011X
Declaration
PDF96 KB -
Rapport RoHS
Certificat RoHS pour RED011X du
REACH-declaration 2023-10-20 (english)
PDF33 KBCertificat RoHS pour RED011X du
RoHS-declaration 2023-10-20 (english)
PDF32 KB
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
