Réglette HPC weber.vertigroup 3P DIN1 250A rail 185mm antiro.contrôle de fusible LVSG1CPSU
Réglette coupe-circuit sectionneur HPC weber.vertigroup
EAN
7611919362870
E-nr.
847 011 709
VPE
1 pc.
Groupe de rabais
52
Prix*
528.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 6 produit(s) disponible(s) -
Plaque/cache/barrette d'inscription 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 6 produit(s) disponible(s) -
Support de barres omnibus 1 produit(s) disponible(s) -
Jeu de fixations de vis 2 produit(s) disponible(s) -
Transformateur de courant 6 produit(s) disponible(s)
Complétez votre système
-
LNH1050M6
Fusible NH1 gG 690V 50A avec indicateur combiné et préhenseur souus tension
16.95 CHF / pc.* -
LNH1125M6Fusible NH1 gG 690V 125A avec indicateur combiné et préhenseur souus tension
16.95 CHF / pc.* -
LNH1125M4Fusible NH1C gG 400V 125A indicateur combiné pattes sous tension
13.20 CHF / pc.* -
NH1LP125MRCartouche fusible HPC taille 1 400V~ gG 125A indicateur supérieur
13.20 CHF / pc.* -
NH1LP200MRCartouche fusible HPC taille 1 400V~ gG 200A indicateur supérieur
16.85 CHF / pc.* -
NH1LP25MRCartouche fusible HPC taille 1 400V~ gG 25A indicateur supérieur
13.20 CHF / pc.*
-
LVZMKK
Support d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
12.80 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
57.70 CHF / pc.* -
LVZBGRaccord à boulon pour HPC1-HPC3 antirouille
19.20 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
245.00 CHF / pc.* -
LVZSS
Prise de tension en haut avec porte-fusibles D01
217.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.45 CHF / jeu*
-
LVZAE12R
Élément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
LVZW401K05G
Transf. courant 400/5A 5VA cl.0.5s calibré
154.50 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
159.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
185.00 CHF / pc.* -
LVZWB300GBloc transf. courant pour LV HPC1-3 triphasé 300/5A 5VA classe 0.5s calibré
403.00 CHF / pc.* -
LVZWB600GBloc transf. courant pour LV HPC1-3 triphasé 600/5A 5VA classe 0.5s calibré
403.00 CHF / pc.* -
LVZWB800GBloc transf. courant pour LV HPC1-3 triphasé 800/5A 5VA classe 0.5s calibré
470.00 CHF / pc.*
-
LVZIFT1Porte-étiquette pour réglette coupe-circuit HPC1 250A
7.60 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*
Caractéristiques techniques
-
AT_AcceptableCurrentRatingAC23B400V250 A
-
AT_AcceptableCurrentRatingAC22B500V250 A
-
AT_AcceptableCurrentRatingAC21B690V250 A
Courant électrique
-
Courant assigné nominal250 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH1
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Section de raccordement en câble souple35 - 300 mm²
-
Section de raccordement en câble rigide35 - 300 mm²
-
Type de connexion / priseBorne à vis
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN27 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSG1CPSU
-

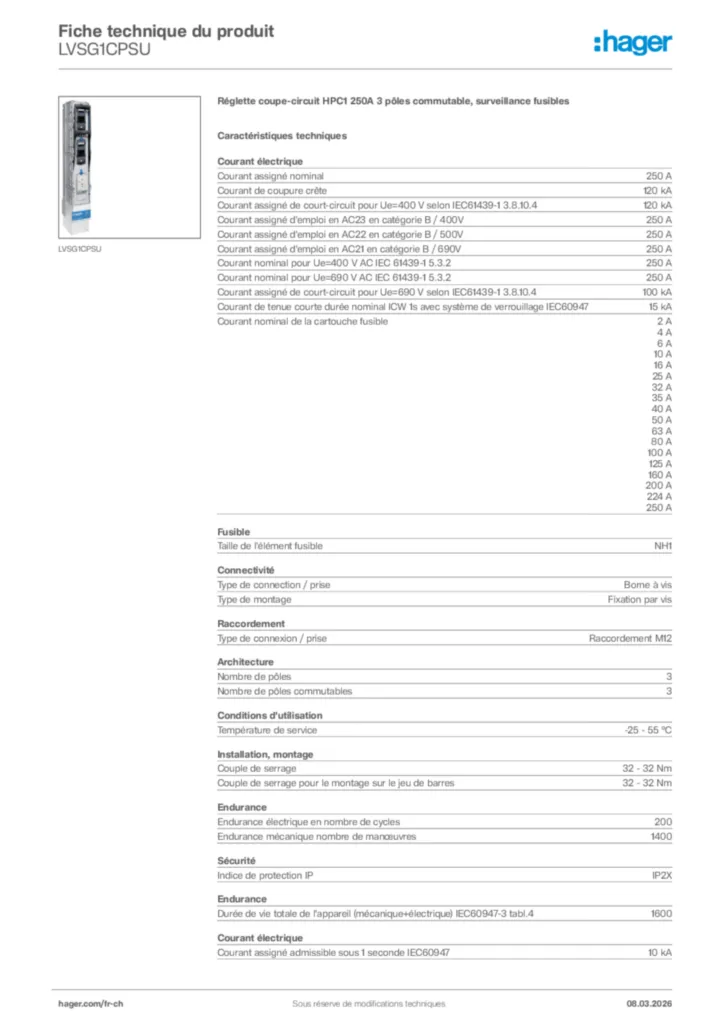

Fiche technique
Hager Fiche technique du produit LVSG1CPSU
Réglette coupe-circuit HPC1 250A 3 pôles commutable, surveillance fusibles
PDF -
Mode d'emploi
Mode d'emploi de-CH, en-GB 2024-08-29
PDF366,80 kB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-03-31
PDF317,59 kB
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
