Réglette coupe-circuit sectionneur HPC weber.vertigroup, DIN00-100 bornes à visser M8×14

EAN

4049857190263

E-nr.

847 011 069

VPE

1 pc.

Groupe de rabais

weber.vertigroup et accessoires

Réglette HPC weber.vertigroup 3P DIN00 160A rail/adaptateur 100mm surveillance LVS00100SPSU

Name: LVS00100SPSU
Brand: Hager
SKU: 38054-3030
Price: 256 CHF

Prix*

256.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Informations environnementales
Documents
Plus de produits

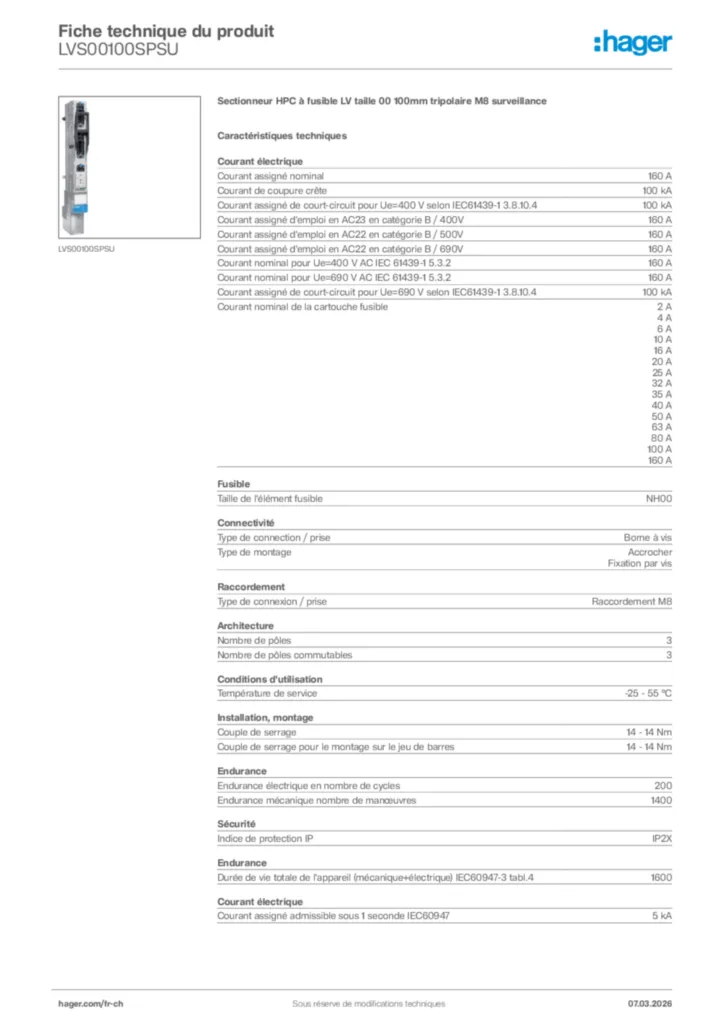

Télécharger la fiche produit

Complétez votre système

Borne de barre collectrice 1 produit(s) disponible(s)
Support de barres omnibus 1 produit(s) disponible(s)
fusible NH basse tension 6 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 4 produit(s) disponible(s)
Jeu de fixations de vis 2 produit(s) disponible(s)
Relais de surveillance de courant 5 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Courant de coupure crête

100 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

100 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 690V

160 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

160 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A
Courant assigné admissible sous 1 seconde IEC60947

5 kA

Taille de l'élément fusible

NH00

Type de connection / prise

Borne à vis
Type de montage

Accrocher, Fixation par vis

Type de connexion / prise

Raccordement M8
Type de couvercle terminal

Couvercle de borne standard

Nombre de pôles

3
Nombre de pôles commutables

3

Température de service

-25 - 55 °C

Couple de serrage

14 - 14 Nm
Couple de serrage pour le montage sur le jeu de barres

14 - 14 Nm

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

1400
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1600

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

8 kV
Tension assignée d'emploi Ue

400 - 690 V

Distance des barres omnibus

100 mm
Hauteur

454 mm
Profondeur

180 mm

Puissance dissipée totale sous IN

20 W
Max. Puissance dissipée par le fusible installée dans l'appareil

12 W
Pertes en puissance à pleine charge

56 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Oui

Double coupure

Non

Contient des matériaux recyclés (% du poids total du plastique)

0

Informations environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
