Coupe-circuit HPC Hager DIN3 690VAC 630A pour plaque de montage sortie haut/bas LT350
Coupe-circuit sectionneur HPC Hager, pour montage sur plaque de montage, 3L commutable, en isolant renforcé de fibres de verre, porte-contacts en isolant, contacts en Cu argenté, à ressort indépendant, contacts avec chambres d'extinction, sélectionable en haut ou en bas, DIN 3, vis de raccordement M12, 250×298×130 mm
EAN
3250614203503
E-nr.
850 454 239
VPE
1 pc.
Groupe de rabais
H2
Prix*
599.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 3 produit(s) disponible(s) -
Connexion de la borne de câble 3 produit(s) disponible(s) -
Transformateur de courant 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 7 produit(s) disponible(s)
Produits compatibles
-
Produits liés 3 produit(s) disponible(s)
Complétez votre système
-
LNH3400M
Fusible NH3C gG 500V 400A indicateur central, préhenseur sous tension
28.50 CHF / pc.* -
LNH3500MFusible á couteaux HPC NH3 gG AC500V 500A indicateur combiné patte métallique
44.05 CHF / pc.* -
LNH3630MFusible á couteaux HPC NH3 gG AC500V 630A indicateur combiné patte métallique
44.05 CHF / pc.*
-
S-3AV
Extension de borne Gr.3 M10 pour profondeur d'encastrement 32mm de SILAS Gr.1-3
37.40 CHF / pc.* -
S-3SUCouvercle commutateur complet DIN Gr. 3 630A surveillance électronic fusibles
388.00 CHF / pc.* -
S-3SWBKit pour montage SILAS pour installation de transformateur de courant Gr.3
91.40 CHF / pc.* -
S-HSKit pour montage SILAS Gr.1-3 pour catégorie de commutation AC-23B 690 V
11.00 CHF / pc.* -
S-UAPProfilé d'appui SILAS Gr.1-3 pour sectionneurs fusibles, clipsable latéralement
5.55 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
12.55 CHF / pc.* -
V-AT12Raccord pour taille 1-3 63mm
12.85 CHF / jeu*
Produits liés
-
UD31D1BKit, universN, 450x250mm, pour porte-fusible NH1
95.20 CHF / pc.* -
UD31D2BKit, universN, 450x250mm, pour porte-fusible NH2
95.20 CHF / pc.* -
UD32D1BKit, universN, 450x500mm, pour porte-fusible NH3
134.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant assigné admissible sous 1 seconde IEC6094720,40 kA
-
Courant assigné d'emploi en AC22 en catégorie B630 A
Fusible
-
Taille de l'élément fusibleNH3
Raccordement
-
Section de raccordement en câble souple70 - 300 mm²
-
Section de raccordement en câble rigide70 - 300 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage20 - 20 Nm
-
MontagePlatine de fixation
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN57 W
Endurance
-
Endurance mécanique nombre de manœuvres800
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP3X
Dimensions
-
Hauteur306 mm
-
Largeur250 mm
-
Profondeur130 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LT350
-

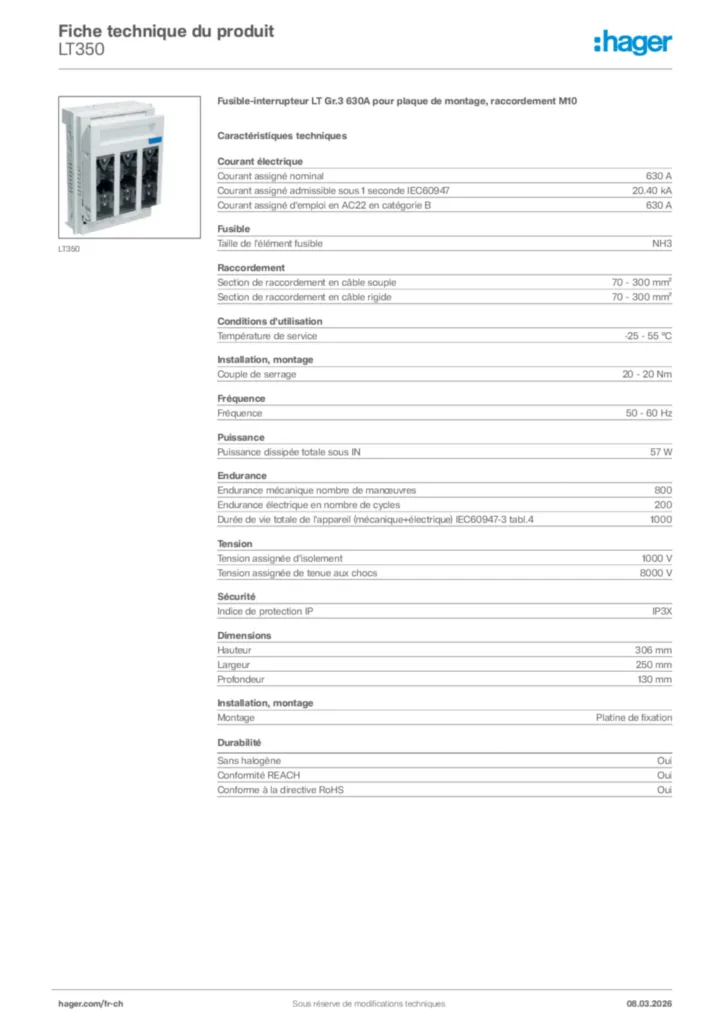

Fiche technique
