Coupe-circuit HPC Hager DIN2 690VAC 400A pour plaque de montage sortie haut/bas LT250
Coupe-circuit sectionneur HPC Hager, pour montage sur plaque de montage, 3L commutable, en isolant renforcé de fibres de verre, porte-contacts en isolant, contacts en Cu argenté, à ressort indépendant, contacts avec chambres d'extinction, sélectionable en haut ou en bas, DIN 2, vis de raccordement M10, 210×298×130 mm
EAN
3250614202506
E-nr.
850 454 019
VPE
1 pc.
Groupe de rabais
H2
Prix*
422.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 3 produit(s) disponible(s) -
Connexion de la borne de câble 3 produit(s) disponible(s) -
Transformateur de courant 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 7 produit(s) disponible(s)
Produits compatibles
-
Produits liés 3 produit(s) disponible(s)
Complétez votre système
-
LNH2250M
Fusible á couteaux HPC NH2C gG AC500V 250A indicateur combiné patte métallique
19.90 CHF / pc.* -
LNH2315MFusible á couteaux HPC NH2 gG AC500V 315A indicateur combiné patte métallique
22.65 CHF / pc.* -
LNH2400MFusible NH2 gG 500V 400A indicateur central, préhenseur sous tension
22.65 CHF / pc.*
-
S-2AV
Extension de borne Gr.2 M10 pour profondeur d'encastrement 32mm de SILAS Gr.1-3
30.20 CHF / pc.* -
S-2SUCouvercle commutateur complet DIN Gr. 2 400A surveillance électronic fusibles
315.00 CHF / pc.* -
S-2SWBJeu de pièces détachées pour montage de TI SILAS taille 2, complet sans TI
90.10 CHF / pc.* -
S-HSKit pour montage SILAS Gr.1-3 pour catégorie de commutation AC-23B 690 V
11.00 CHF / pc.* -
S-UAPProfilé d'appui SILAS Gr.1-3 pour sectionneurs fusibles, clipsable latéralement
5.55 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
12.55 CHF / pc.* -
V-AT12Raccord pour taille 1-3 63mm
12.85 CHF / jeu*
Produits liés
-
UD31D1BKit, universN, 450x250mm, pour porte-fusible NH1
95.20 CHF / pc.* -
UD31D2BKit, universN, 450x250mm, pour porte-fusible NH2
95.20 CHF / pc.* -
UD32D1BKit, universN, 450x500mm, pour porte-fusible NH3
134.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant assigné admissible sous 1 seconde IEC6094715,20 kA
-
Courant assigné d'emploi en AC22 en catégorie B400 A
Fusible
-
Taille de l'élément fusibleNH2
Raccordement
-
Section de raccordement en câble souple70 - 300 mm²
-
Section de raccordement en câble rigide70 - 300 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage20 - 20 Nm
-
MontagePlatine de fixation
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN24,50 W
Endurance
-
Endurance mécanique nombre de manœuvres800
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP3X
Dimensions
-
Hauteur306 mm
-
Largeur210 mm
-
Profondeur130 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LT250
-

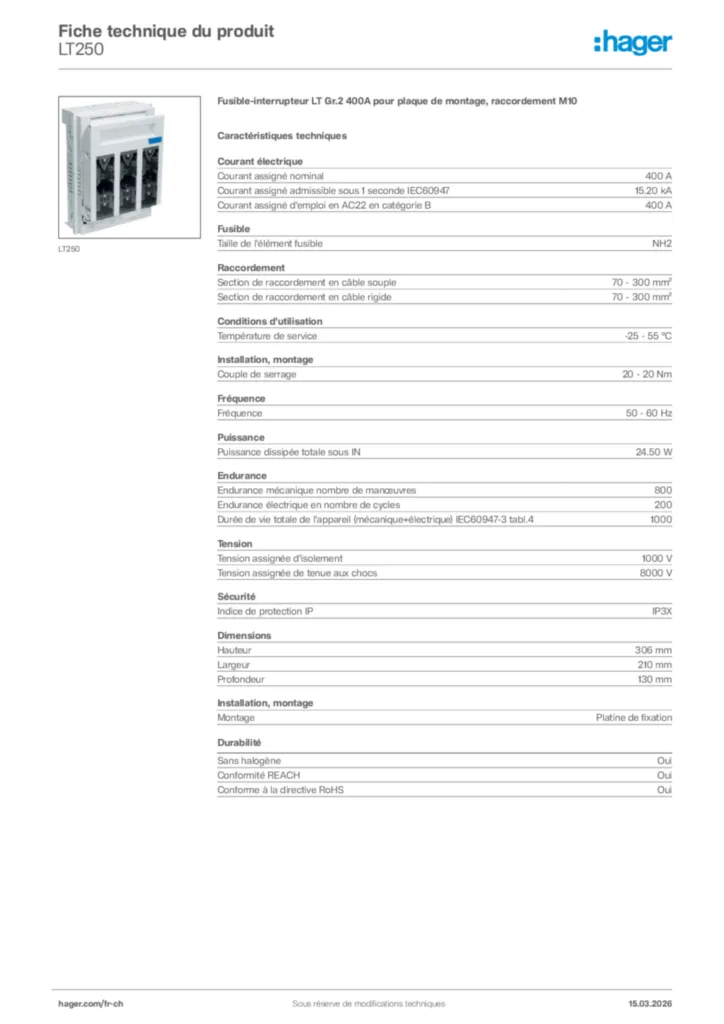

Fiche technique
Hager Fiche technique du produit LT250
Fusible-interrupteur LT Gr.2 400A pour plaque de montage, raccordement M10
PDF -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF699,30 kB
