Coupe circuit 1P 1000V DC L38 1 module L501PV
Prix*
27.25 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Fusible cylindrique 8 product.page.accessories.products-available
product.page.accessories.title-modal
-
LF308PVCartouche fusible PV 10x38 mm 1000V DC 8A
29.45 CHF / pc.* -
LF312PVCartouche fusible PV 10x38 mm 1000V DC 12A
29.45 CHF / pc.* -
LF320PVCartouche fusible PV 10x38 mm 1000V DC 20A
28.55 CHF / pc.* -
LF316PVCartouche fusible PV 10x38 mm 1000V DC 16A
28.55 CHF / pc.* -
LF310PVCartouche fusible PV 10x38 mm 1000V DC 10A
29.45 CHF / pc.* -
LF303PVCartouche fusible PV 10x38 mm 1000V DC 3A
26.65 CHF / pc.* -
LF302PV
Cartouche fusible PV 10x38 mm 1000V DC 2A
29.45 CHF / pc.* -
LF306PVCartouche fusible PV 10x38 mm 1000V DC 6A
29.45 CHF / pc.*
Caractéristiques techniques
Architecture
-
Nombre de pôles1
-
Type de pôles1P
Capacité
-
Nombre de modules1
Courant électrique
-
Courant assigné nominal32 A
-
Courant court-circuit avec fusible gI-gG30 kA
-
Courant assigné admissible courte durée Icw IEC6094730 kA
-
Pouvoir de coupure ultime Icu AC selon IEC60947-230 kA
Tension
-
Tension assignée d'emploi Ue690 - 1000 V
-
Type de tension d'alimentationDC
-
Tension assignée d'isolement690 V
-
Tension nominale0 - 1000 V
-
Tension assignée d'emploi en DC0- 1000 V
Installation, montage
-
Couple de serrage2 - 2 Nm
Dimensions
-
Hauteur77 mm
-
Largeur18 mm
-
Profondeur75 mm
Puissance
-
Puissance dissipée totale sous IN1,10 W
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 50 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Raccordement
-
Section de raccordement en câble souple10 mm²
-
Section de raccordement en câble rigide16 mm²
Fréquence
-
Fréquence50 - 50 Hz
Fusible
-
Taille de l'élément fusible10.3 x 38
-
Caractéristique du fusiblegPV
Usage interne uniquement
-
StandardIEC/EN 60269, IEC 60947-3
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit L501PV
-
GeneratedProductDatasheet

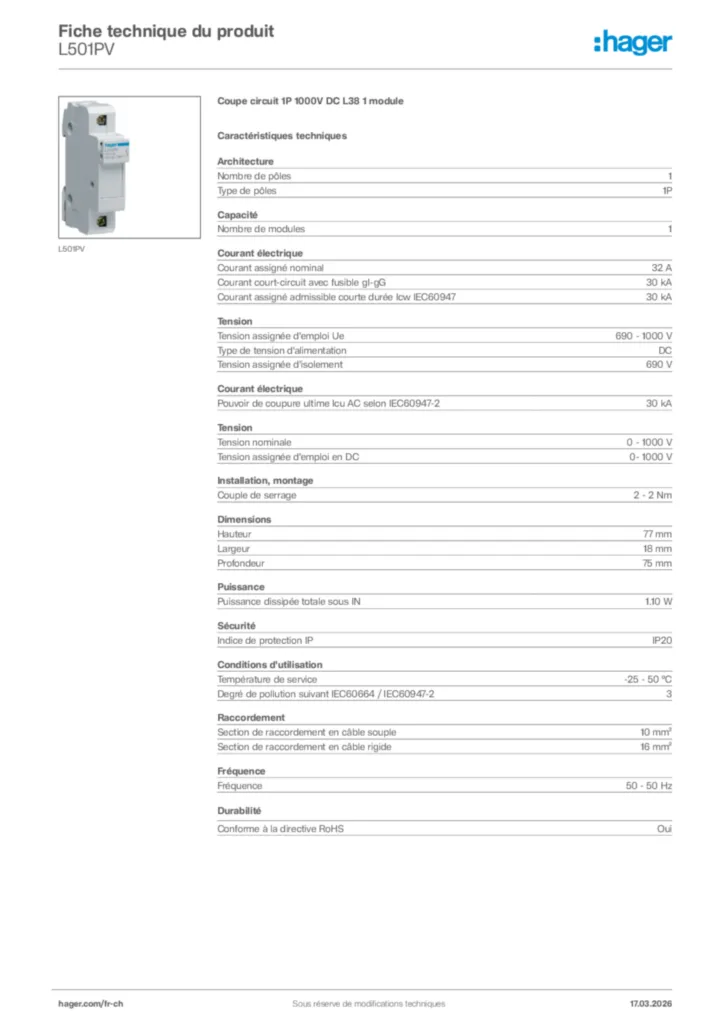

Hager Fiche technique du produit L501PV
