Distributeur ENC Hager univers 4-rangées 96UM porte IP30 853×703×125mm FWU43K
Distributeur ENC Hager univers, mode de montage encastré, nombre de rangées 4, largeur en unités de division 96, indice de protection IP30, largeur 853 mm, hauteur 703 mm, profondeur 125 mm, matériau du boîtier acier, couleur blanc pur, numéro RAL 9010, rail DIN, avec plaque de montage, type de couverture porte, type de couvercle fermé, type de fermeture bouton-poussoir
EAN
3250610660058
E-nr.
822 540 044
VPE
1 pc.
Groupe de rabais
F3
Prix*
953.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Porte/panneau de commande 17 produit(s) disponible(s) -
Accessoires de montage 8 produit(s) disponible(s) -
Bloc de jonction traversant 1 produit(s) disponible(s) -
Système de repérage 2 produit(s) disponible(s) -
Système de verrouillage 12 produit(s) disponible(s) -
Ventilateur d'armoire 1 produit(s) disponible(s)
Complétez votre système
-
FZ007NPorte, univers, gauche, pleine, RAL 9010, pour coffret IP44/54 650x800mm
90.10 CHF / pc.* -
FZ006FTPorte, univers FW, droite, transparente, RAL 9010, pour coffret IP30 650x550mm
190.50 CHF / pc.* -
FZ006NVPorte, univers, droite, rainurée avec 90SL, RAL 9010, pour coffret IP3X 650x550mm
114.50 CHF / pc.* -
FZ006FPorte, univers FW, droite, pleine, RAL 9010, pour coffret IP30 650x550mm
102.10 CHF / pc.* -
FZ007FPorte, univers FW, gauche, pleine, RAL 9010, pour coffret IP30 650x800mm
82.80 CHF / pc.* -
FZ143FCadre, univers FW, avec porte pleine, IP30, 90SL, RAL9010, pour FWU43.., hauteur 13mm
276.00 CHF / pc.* -
FZ141NPorte univers gauche, transparente, pour armoire H:650xL:800mm
103.50 CHF / pc.* -
FZ006NM2Porte, univers, droite, multimédia pleine RAL9010, p. coffret IP44 650x550mm
196.00 CHF / pc.* -
FZ007NMPorte, univers, gauche, multimédia rainurée, RAL 9010 pour coffret IP3X 650x800mm
159.00 CHF / pc.* -
FZ006NMPorte, univers, droite, multimédia rainurée, RAL 9010 pour coffret IP3X 650x550mm
201.50 CHF / pc.* -
FZ006NPorte, univers, droite, pleine, RAL 9010, pour coffret IP44 650x550mm
126.50 CHF / pc.* -
FZ007NVPorte, univers, gauche, rainurée avec 90SL, RAL 9010, pour coffret IP3X 650x800mm
87.50 CHF / pc.* -
FZ104N
Porte univers droite, transparente, pour armoire H:650xL:550mm
164.50 CHF / pc.* -
FZ006FMPorte, univers , droite, multimédia rainurée 90SL, RAL9010, coffret IP3X 650x550mm
194.00 CHF / pc.* -
FZ006FM2Porte, univers, droite multimédia pleine, 90SL RAL9010, pour coffret IP43 650x550mm
199.00 CHF / pc.* -
FZ007FMPorte, univers, gauche, multimédia rainurée, RAL9010, p.coffret IP3X 650x800mm
160.50 CHF / pc.* -
FZ143FM2Cadre avec porte droite pleine Multimédia RAL9010 pour FW43U.., profondeur 12mm
367.00 CHF / pc.*
-
FZ276
Kit de montage dans cloison creuse pour armoire FW encastrée
16.80 CHF / pc.* -
VZ405NKit de 4 pattes de fixation pour cloison creuse Volta, VegaD, FWU
31.50 CHF / pc.* -
UZ01A2Tourelle haute, universZ, niveau bas
1.55 CHF / pc.* -
UZ03A1Jeu de 2 tourelles inférieures, universZ, enclipsables, gauche et droite
5.90 CHF / pc.* -
U84Tpièce isolante
8.95 CHF / pc.* -
FZ279Prolongateur d´encastrement, 12 à 32mm, pour cadre de coffret encastré FWxxU
16.05 CHF / pc.* -
VZ340Kit de fixation 2x200/2x250mm pour plaque de montage VDI, élastique
9.70 CHF / pc.* -
UZ01A4Tourelle haute, universZ, niveau bas, 4 pièces
5.80 CHF / pc.*
-
KXA04LH
Borne de passage-phase, 4mm², 800V/32A, connection à vis
1.45 CHF / pc.*
-
UZ005
Étiquette d'identification, universN, fente de dispositif, 12 pièces
16.20 CHF / jeu* -
UZ006Bande de papier, universN, 5 pièces
15.20 CHF / jeu*
-
FZ597
Fermeture, univers, avec 2 clés, pour IP43
16.80 CHF / pc.* -
FZ453NSerrure à clé n° 455 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ452NSerrure à clé n° 405 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ451NSerrure carré mâle de 7mm chromée avec 1 clé pour armoire Univers IP44/54
22.75 CHF / pc.* -
FZ450NSerrure triangle mâle 7mm chromée avec 1 clé pour armoire univers IP44/54
22.75 CHF / pc.* -
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
15.40 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
11.60 CHF / pc.* -
FZ451Serrure carré mâle de 7mm chromée avec 1 clé pour coffret et armoire Quadro4-5
26.00 CHF / pc.* -
FZ598NLoquet plastique de rechange pour armoire univers IP 44
11.30 CHF / pc.* -
FZ226Capuchon plombable, univers, pour porte IP44/54
10.60 CHF / pc.* -
FZ530NFermeture, univers, levier pivotant, pour armoires IP44/IP54
75.70 CHF / pc.* -
FZ531NSerrure, univers, levier pivotant, avec 2 clés Nr.1333, pour armoire IP44/54
129.50 CHF / pc.*
-
KN00ASupport unisersel pour borniers SanVis
4.50 CHF / pc.* -
UZ00K1Support de borniers, univers, pour montage sur rail DIN de bornes SanVis
5.40 CHF / pc.*
-
US21D1Panneau antichoc, universN, 300x250mm, pour 2 NH00 séparateur au rail DIN
58.70 CHF / pc.* -
UM00S2Plastron en haut/bas pour support RJ45
20.10 CHF / pc.* -
US21A3Panneau antichoc, universN, 300x250mm, 2x12M, distance de la fente 125mm
29.70 CHF / pc.* -
US11A3Panneau antichoc, universN, 150x250mm, 12M, fente asymétrique
24.90 CHF / pc.* -
US42A1Panneau antichoc, universN, 600x500mm, pleine
95.70 CHF / pc.* -
US41A1Panneau antichoc, universN, 600x250mm, pleine
87.60 CHF / pc.* -
US33A1Panneau antichoc, universN, 450x750mm, pleine
105.00 CHF / pc.* -
US32A1Panneau antichoc, universN, 450x500mm, pleine
64.50 CHF / pc.* -
US31A1Panneau antichoc, universN, 450x250mm, pleine
49.85 CHF / pc.* -
US41A5Panneau antichoc, universN, 600x250mm, 4x12M, distance de la fente 125mm
56.50 CHF / pc.* -
US31A3Panneau antichoc, universN, 450x250mm, 3x12M, distance de la fente 125mm
39.35 CHF / pc.* -
US13A1Panneau antichoc, universN, 150x750mm, pleine
90.50 CHF / pc.* -
US42A2Panneau antichoc, universN, 600x500mm, 8x12M
139.00 CHF / pc.* -
US33A2Panneau antichoc, universN, 450x750mm, 9x12modules
132.50 CHF / pc.* -
US23A2Panneau antichoc, universN, 300x750mm, 6x12M
121.50 CHF / pc.* -
US13A2Panneau antichoc, universN, 150x750mm, 2x12M
102.50 CHF / pc.* -
US12A2Panneau antichoc, universN, 150x500mm, 2x12M
42.80 CHF / pc.* -
US11A2Panneau antichoc, universN, 150x250mm, 12M
26.20 CHF / pc.* -
US23A1Panneau antichoc, universN, 300x750mm, pleine
97.80 CHF / pc.* -
US11A1Panneau antichoc, universN, 150x250mm, pleine
32.40 CHF / pc.*
-
KM13Asocle pour barrette
13.70 CHF / pc.* -
KM22Asocle pour barrette
30.75 CHF / pc.* -
KM25Asocle pour barrette
29.35 CHF / pc.*
-
UT22CRail DIN isolé, univers, h:7, 5mm, ajustable en profondeur 21mm, largeur 11, 5 mod.
23.65 CHF / pc.* -
U842BRail DIN, universZ, 35x248x7, 5mm, acier galvanisé
4.90 CHF / pc.* -
ZZ44SFkit de liaison de support
8.05 CHF / jeu* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
12.90 CHF / pc.* -
UN03FNMontants verticaux, univers FW, hauteur 450mm, 2 pièces
18.90 CHF / pc.* -
UN04FNMontants verticaux, univers FW, hauteur 600mm, 2 pièces
19.45 CHF / pc.* -
UN07FNMontants verticaux, univers FW, hauteur 1050mm, 2 pièces
20.20 CHF / pc.*
-
UZ31M1Plaque de montage, universN, 500x300mm, 1-section
41.15 CHF / pc.* -
UZ41M1Plaque de montage, universN, 650mm, 1-section
52.90 CHF / pc.* -
UZ42M1Plaque de montage, universN, 650mm, 2-section
53.30 CHF / pc.* -
UM00M0Plaque de montage plastique, 175x250mm
28.00 CHF / pc.* -
UZ41M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 650mm
74.00 CHF / pc.* -
UZ42M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 650mm
113.50 CHF / pc.*
-
S35SObturateur en bande 12 M
3.40 CHF / pc.*
-
UN31TNTravée média, univers FW, avec plaque perforée, 450x250mm
138.00 CHF / pc.* -
UN41TNTravée média, univers FW, avec plaque perforée, 600x250mm
154.00 CHF / pc.*
-
FZ746SCharnière de porte, univers, gauche, pour armoires IP44/54
12.40 CHF / jeu*
-
VZ02MMMultimedia device holder, blanc
17.35 CHF / paire* -
UM00H1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
48.30 CHF / pc.* -
UM00H2Support RJ45 avec capot, pour FLF type 13 Gr.I et II
54.70 CHF / pc.* -
UM00K1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
50.80 CHF / pc.* -
UM00K2Support RJ45 avec capot, pour FLF type 13 Gr.I
57.30 CHF / pc.*
-
FZ913Jeu de 4 guides câbles, univers, à visser
9.15 CHF / pc.* -
FZ850FKit avec 2 supports en acier pour fixation de câbles, univers FW, 1 travée
29.85 CHF / pc.*
-
FWU00C4Couvercle pour canal latéral pour coffret FWU hauteur 369mm
8.25 CHF / pc.* -
FWU00P1Plaque passe-cable pour coffret encastré FWU
14.85 CHF / pc.* -
FWU00F1Kit d´association pour coffrets univers FW, horizontale ou verticale
43.55 CHF / pc.*
-
M7240AGRAFE POUR FWU/LIFEA LARGEUR 60mm (10 pièces)
6.30 CHF / pc.* -
UM00H0Support métallique univers pour modules FLF Type 13 taille I et II
21.70 CHF / pc.*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles6
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré, Cloison creuse
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails12
-
Nombre rangées4
-
Nombre de travée de large3
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreNon
-
Plaque de montage incluseOui
Capacité
-
Nombre de modules144
Fonctions
-
Interrupteur principal de protectionNon
Dimensions
-
Hauteur703 mm
-
Largeur853 mm
-
Profondeur125 mm
-
Hauteur d'encastrement652 mm
-
Largeur de montage810 mm
-
Profondeur de montage112 mm
-
Nombre d'unités de largeur36
Cache, porte
-
Nombre de portes2
-
Type de poignéeLoquet
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
-
Matériau de la plaque de montagePlastique
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Indice de protection IPIP30
-
Type de verrouillageSans serrure
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FWU43K
-

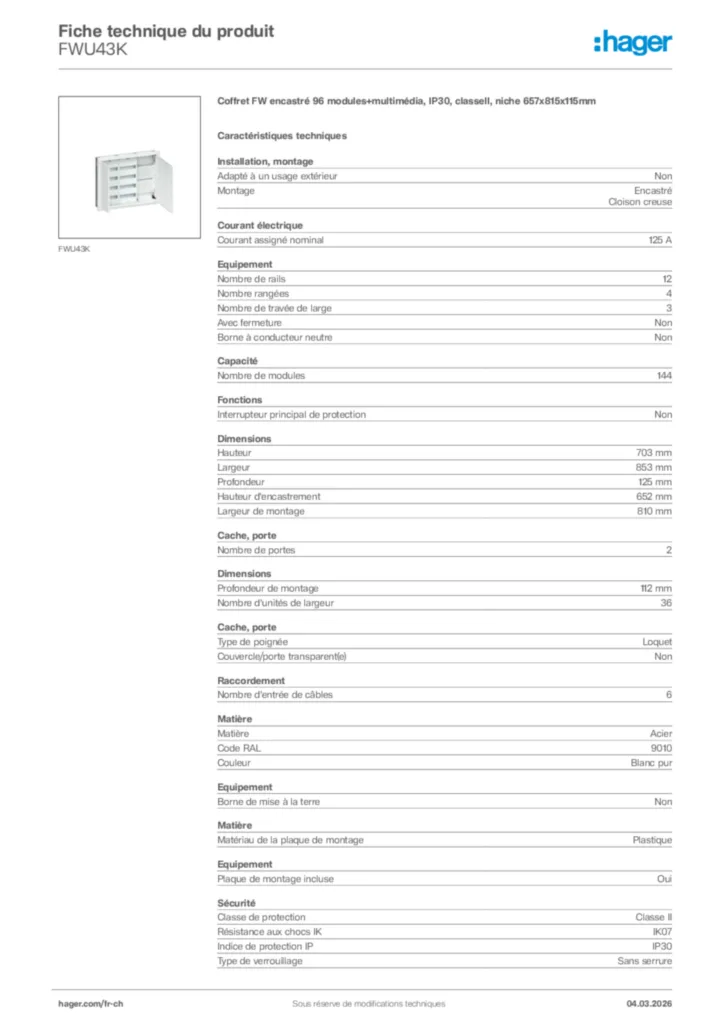

Fiche technique
Hager Fiche technique du produit FWU43K
Coffret FW encastré 96 modules+multimédia, IP30, classeII, niche 657x815x115mm
PDF -
Mode d'emploi
Mode d'emploi International 2015-05-08
PDF673,51 kB -
Guide d'installation
Guide d'installation International 2021-12-08
PDF11,44 MB
Guide d'installation International 2023-07-05
PDF756,29 kB -
BIM Objets Revit
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,34 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,38 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,37 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,35 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,38 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,36 MB
Range FW enclosures for CH (Lang. : en) IP30 with door with installation System hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,35 MB
Range FW enclosures for CH (Lang. : en) IP30 with door with installation System no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,34 MB -
Guide
Handbook de-DE 2023-03-28
Guide de-DE 2023-03-28
PDF6,50 MB
Handbook en-GB 2023-04-11
Guide en-GB 2023-04-11
PDF5,83 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-05-12
PDF332,34 kB
Declaration
Déclaration de conformité International 2021-01-08
PDF289,50 kB
Declaration
Déclaration de conformité International 2022-03-09
PDF1,44 MB
Declaration
Déclaration de conformité International 2022-08-29
PDF143,25 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
FZ106NPorte univers droite, transparente, pour armoire H:800xL:550mmPrix*192.00 CHF/ pc. * -
2
FZ104NPorte univers droite, transparente, pour armoire H:650xL:550mmPrix*164.50 CHF/ pc. *
-
3
FZ102NPorte univers droite, transparente, pour armoire H:1100xL:550mmPrix*256.00 CHF/ pc. * -
4
FZ791NStylo-retouche, 9ml, couleur RAL 9010, pour retouche des armoires UniversPrix*19.10 CHF/ pc. * -
5
FZ276Kit de montage dans cloison creuse pour armoire FW encastréePrix*16.80 CHF/ pc. *
