Compteur d'énergie AMD HA ECR140D 1P direct 40A Modbus MID import+export 0T+2T ECR140D

Compteur d'énergie AMD Hager, boîtier en matière synthétique, gris clair, pour alésage normalisé DIN 45 mm, enfichable sur barre profilée EN 50022-35, hauteur apparente 90 mm, (1 UM=17.5 mm), 1×230 V AC
EAN
3250612231423
E-nr.
981 871 614
VPE
1 pc.
Groupe de rabais
E2
Prix*
380.00 CHF
/ pc. *
380.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Compteur d'énergie AMD HA ECR140D 1P direct 40A Modbus MID import+export 0T+2T

ECR140D

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Acces­soires pour système bus 1 produit(s) disponible(s)
  • Adap­ta­teur réseau 1 produit(s) disponible(s)
  • Acces­soires de para­foudre pour équip. infor­ma­tique/­me­sure, cde et régu­la­tion 1 produit(s) disponible(s)

Produits compatibles

  • Produits liés 1 produit(s) disponible(s)

Complétez votre système

  • Acces­soires pour système bus
  • Adap­ta­teur réseau
  • Acces­soires de para­foudre pour équip. infor­ma­tique/­me­sure, cde et régu­la­tion
  • HTG485H

    Cable Modbus 25m
    139.00 CHF  / pc.*
  • HTG468H

    RJ45 à câbler avec 2 connecteurs femelles et fil de l'autre côté
    30.05 CHF  / pc.*
  • SMC120R

    Résistance de terminaison MODBUS RTU 120 Ohm
    14.75 CHF  / pc.*

Produits liés

  • TXF121

    Interface KNX pour compteur d'énergie électrique
    148.50 CHF  / pc.*

Caractéristiques techniques

Archi­tec­ture
  • Système bus
    MODBUS
  • Type de pôles
    1P+N
Courant élec­trique
  • Courant assigné nominal
    40 A
  • Courant de circuit de mesure maximum
    40 A
Capa­cité
  • Nombre de modules
    1
Connec­ti­vité
  • Type de connec­tion / prise
    Raccor­de­ment direct
  • Mode de liaison
    ModBus RS-485 3 fils
Dimen­sions
  • Hauteur
    92 mm
  • Largeur
    18 mm
  • Profon­deur
    60 mm
Equi­pe­ment
  • Type d'émet­teur d'im­pul­sion
    Optique
Compa­ti­bi­lité
  • Adapté à
    Achat/­vente
Raccor­de­ment
  • Section de raccor­de­ment en entrée de comp­tage
    16 - 16 mm²
  • Section de raccor­de­ment en sortie de comp­tage
    16 - 16 mm²
  • Type de connexion/­prise au Bus système
    Borne de raccor­de­ment au Bus
Instal­la­tion, montage
  • Couple de serrage
    1 - 1 Nm
  • Montage
    Rail DIN
Fonc­tions méca­niques
  • Couple de serrage nominal terminal digital
    0,50 - 0,50 Nm
Mesure
  • Système de mesure
    Mesure directe
  • Type d'ap­pa­reil de mesure
    Elec­tro­nique
  • Plage de mesure du courant
    0,25 - 40,0 A
  • Plage de tension de mesure PH/N
    92 - 276 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Alimen­ta­tion élec­trique
  • Nombre de phase pour l'ali­men­ta­tion d'energie
    1
Fonc­tions
  • Classe de préci­sion
    B
  • Type de tarif
    - /T1...T8 Modbus
  • Est calibré
    Oui
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25 - 70 °C
Puis­sance
  • Puis­sance consommée VA
    2 VA
  • Puis­sance dissipée totale sous IN
    1 W
Fréquence
  • Fréquence
    50 - 50 Hz

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui

Attestations et documents

Hager déclaration REACH ECR140D
PDF
Hager Rapport RoHS ECR140D
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image ECR140D | Hager Suisse

    Image produit ECR140D

  • Fiche technique

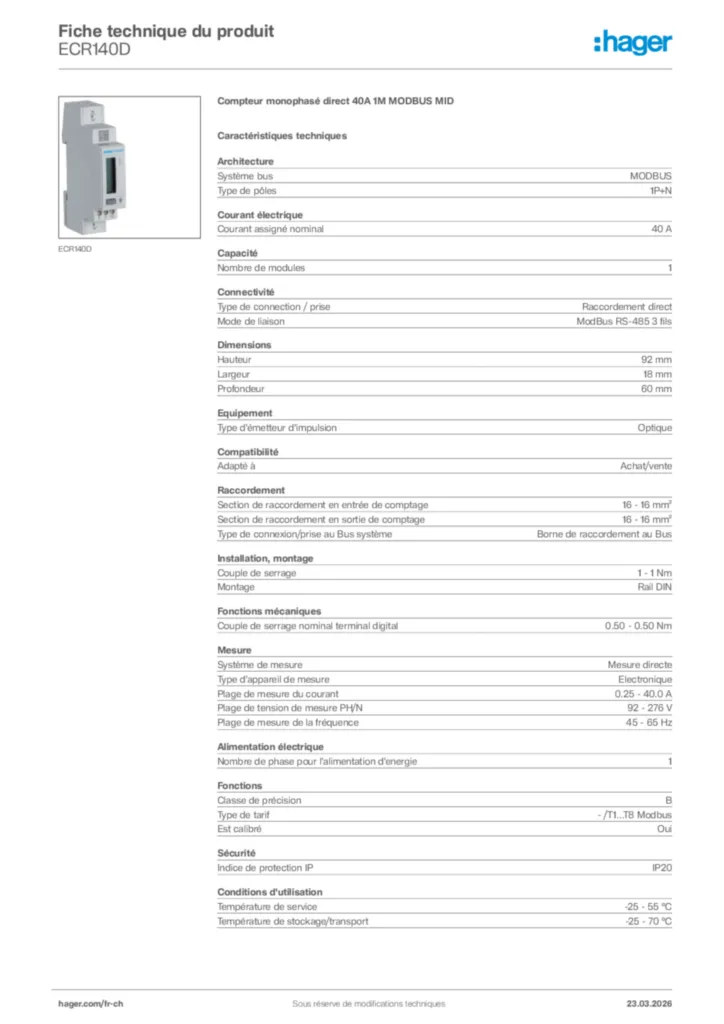

    Image Hager Fiche technique du produit ECR140D | Hager Suisse

    Hager Fiche technique du produit ECR140D

    Compteur monophasé direct 40A 1M MODBUS MID

    PDF

  • Annexe produit

    Image Modbus table Summary V1 14 | Hager Suisse

    Modbus table Summary V1 14

    Annexe produit International 2022-10-04

    PDF
    836,11 kB
    Image Modbus table for energy meters | Hager Suisse

    Modbus table for energy meters

    Table Modbus pour compteurs d'énergie (version du 24/07/2019)

    XLS
    177,00 kB

  • Manuel

    Image Installer Leaflet ECR140D | Hager Suisse

    Installer Leaflet ECR140D

    Manuel en-GB, de-DE 2024-01-11

    PDF
    1,91 MB
    Image Installer Leaflet ECR140D | Hager Suisse

    Installer Leaflet ECR140D

    Manuel fr-FR, it-IT 2024-01-19

    PDF
    1,91 MB

  • Annexe technique (produit unique)

    Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

    Annexe technique (produit unique) de-DE 2021-10-20

    PDF
    847,80 kB

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB 2024-04-15

    PDF
    451,44 kB
