Compteur d'énergie AMD HA ECA180T 3×1P direct 80A Modbus RJ45 imp.+exp.2T+8T ECA180T

Name: ECA180T
Brand: Hager
SKU: ECA180T
Price: 527 CHF

EAN

3250612230327

E-nr.

981 871 414

VPE

1 pc.

Groupe de rabais

Prix*

527.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Adaptateur réseau 1 produit(s) disponible(s)
Accessoires de parafoudre pour équip. informatique/mesure, cde et régulation 1 produit(s) disponible(s)
Accessoires pour système bus 8 produit(s) disponible(s)

Caractéristiques techniques

Système bus

MODBUS
Type de pôles

3x 1P+N

Courant assigné nominal

80 A
Courant de circuit de mesure maximum

80 A

Nombre de modules

4

Type de connection / prise

Raccordement direct
Mode de liaison

ModBus RS-485 3 fils

Hauteur

92 mm
Largeur

72 mm
Profondeur

60 mm

Type d'émetteur d'impulsion

Optique

Adapté à

Achat/vente

Section de raccordement en entrée de comptage

33 - 33 mm²
Section de raccordement en sortie de comptage

33 - 33 mm²
Type de connexion/prise au Bus système

RJ45

Couple de serrage

2 - 2 Nm
Montage

Rail DIN

Couple de serrage nominal terminal digital

0,50 - 0,50 Nm

Système de mesure

Mesure directe
Type d'appareil de mesure

Electronique
Plage de mesure du courant

0,25 - 80,0 A
Plage de tension de mesure PH/N

92 - 276 V
Plage de mesure de la fréquence

45 - 65 Hz

Nombre de phase pour l'alimentation d'energie

1

Classe de précision

B
Type de tarif

T1...T2 (230V AC)/T1...T4 Modbus
Est calibré

Oui

Indice de protection IP

IP20

Température de service

-25 - 55 °C
Température de stockage/transport

-25 - 70 °C

Puissance consommée VA

2 VA
Puissance dissipée totale sous IN

1 W

Fréquence

50 - 50 Hz

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui

Attestations et documents

REACH-declaration 2023-10-20 (english)

PDF

32,90 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,33 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

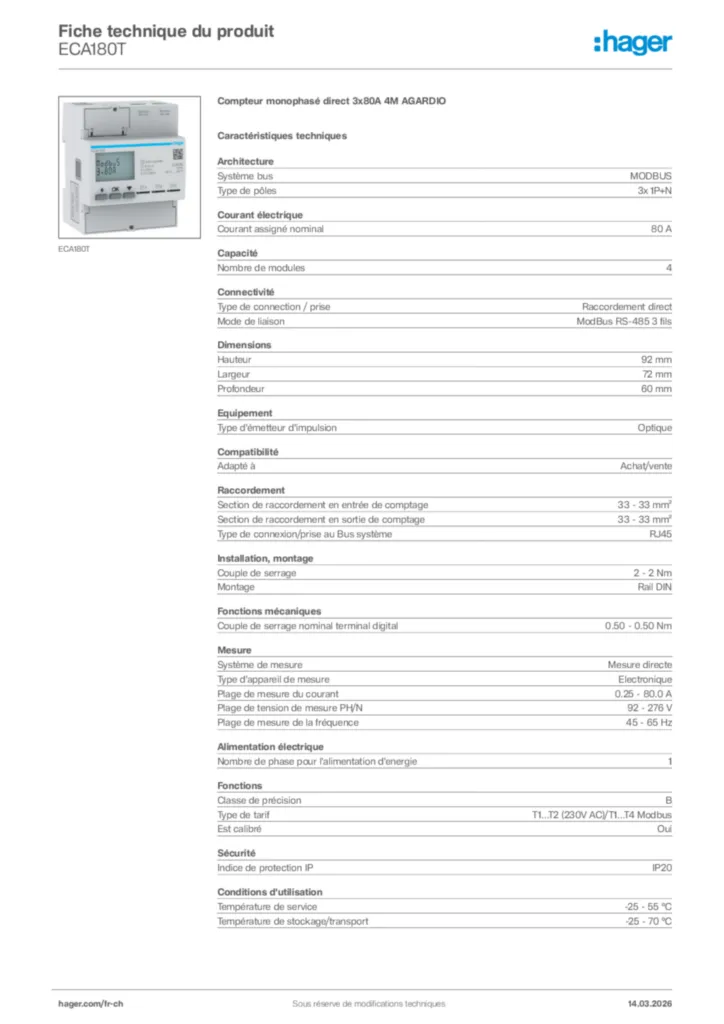

Image produit ECA180T
Guide d'installation

Notice 6LE005362A-E_ECA180T_EN-NL-IT

Guide d'installation International 2019-10-17

PDF

1,38 MB

Notice 6LE005363A-E_ECA180T_FR-PT-ES

Guide d'installation es-ES, fr-FR, pt-PT 2019-10-17

PDF

1,40 MB

Notice 6LE005364A-E_ECA180T_DE-PL-AR

Guide d'installation de-DE, pl-PL 2019-10-17

PDF

1,47 MB
Annexe produit

Modbus table Summary V1 14

Annexe produit International 2022-10-04

PDF

836,11 kB

Modbus table for energy meters

Table Modbus pour compteurs d'énergie (version du 24/07/2019)

XLS

177,00 kB
Annexe technique (produit unique)

Annexe technique (produit unique) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Declaration

Déclaration de conformité International 2020-01-01

PDF

110,84 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
