Compteur d'énergie AMD HA ECR180T 3×1P direct 80A Modbus import+export 2T+8T

ECR180T

  • Appa­reils modu­laires
  • Gestion et surveillance de l'énergie

Compteur d'énergie AMD HA ECR180T 3×1P direct 80A Modbus import+export 2T+8T ECR180T

EAN
3250612230440
E-nr.
981 871 624
VPE
1 pc.
Groupe de rabais
E2
Prix*
523.00 CHF
/ pc. *
523.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

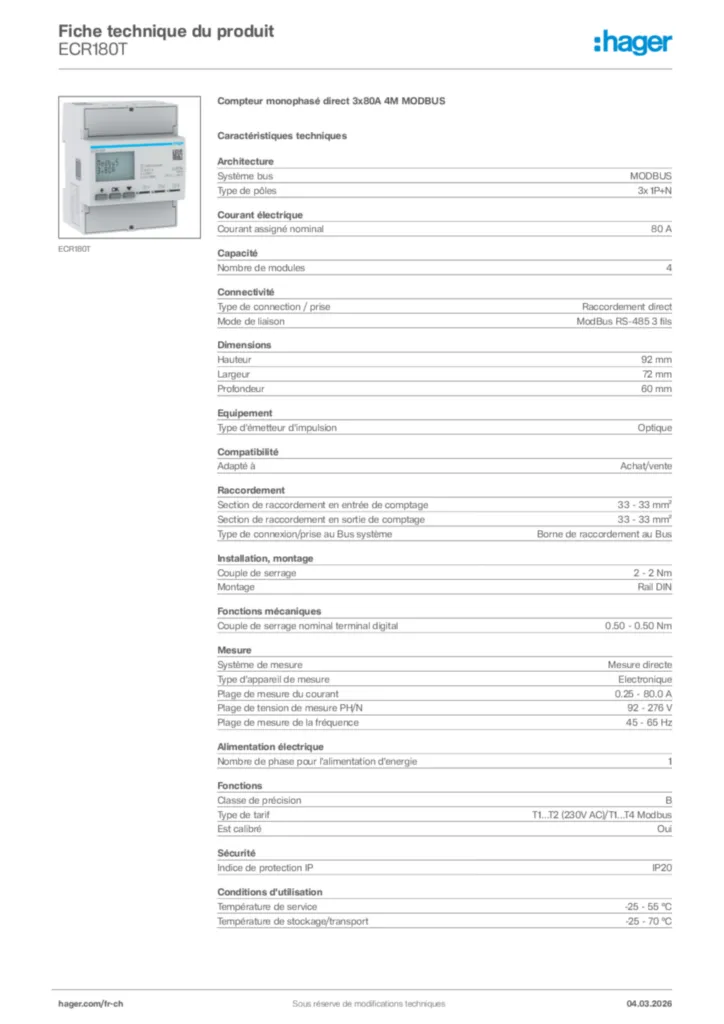

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Acces­soires pour système bus 1 produit(s) disponible(s)

Complétez votre système

  • Acces­soires pour système bus
  • HTG485H

    Cable Modbus 25m
    139.00 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Système bus
    MODBUS
  • Type de pôles
    3x 1P+N
Courant élec­trique
  • Courant assigné nominal
    80 A
  • Courant de circuit de mesure maximum
    80 A
Capa­cité
  • Nombre de modules
    4
Connec­ti­vité
  • Type de connec­tion / prise
    Raccor­de­ment direct
  • Mode de liaison
    ModBus RS-485 3 fils
Dimen­sions
  • Hauteur
    92 mm
  • Largeur
    72 mm
  • Profon­deur
    60 mm
Equi­pe­ment
  • Type d'émet­teur d'im­pul­sion
    Optique
Compa­ti­bi­lité
  • Adapté à
    Achat/­vente
Raccor­de­ment
  • Section de raccor­de­ment en entrée de comp­tage
    33 - 33 mm²
  • Section de raccor­de­ment en sortie de comp­tage
    33 - 33 mm²
  • Type de connexion/­prise au Bus système
    Borne de raccor­de­ment au Bus
Instal­la­tion, montage
  • Couple de serrage
    2 - 2 Nm
  • Montage
    Rail DIN
Fonc­tions méca­niques
  • Couple de serrage nominal terminal digital
    0,50 - 0,50 Nm
Mesure
  • Système de mesure
    Mesure directe
  • Type d'ap­pa­reil de mesure
    Elec­tro­nique
  • Plage de mesure du courant
    0,25 - 80,0 A
  • Plage de tension de mesure PH/N
    92 - 276 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Alimen­ta­tion élec­trique
  • Nombre de phase pour l'ali­men­ta­tion d'energie
    1
Fonc­tions
  • Classe de préci­sion
    B
  • Type de tarif
    T1...T2 (230V AC)/T1...T4 Modbus
  • Est calibré
    Oui
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25 - 70 °C
Puis­sance
  • Puis­sance consommée VA
    2 VA
  • Puis­sance dissipée totale sous IN
    1 W
Fréquence
  • Fréquence
    50 - 50 Hz

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Attestations et documents

REACH declaration ECR180T (english)
PDF
103,10 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image ECR180T | Hager Suisse

    Image produit ECR180T

  • Guide d'installation

    Image Notice 6LE005374A-E_ECR180T_EN-NL-IT | Hager Suisse

    Notice 6LE005374A-E_ECR180T_EN-NL-IT

    Guide d'installation International 2021-05-17

    PDF
    1,35 MB
    Image Notice 6LE005375A-E_ECR180T_FR-PT-ES | Hager Suisse

    Notice 6LE005375A-E_ECR180T_FR-PT-ES

    Guide d'installation es-ES, fr-FR, pt-PT 2019-10-17

    PDF
    1,36 MB
    Image Notice 6LE005376A-E_ECR180T_DE-PL-AR | Hager Suisse

    Notice 6LE005376A-E_ECR180T_DE-PL-AR

    Guide d'installation de-DE, pl-PL 2019-10-17

    PDF
    1,43 MB

  • Annexe produit

    Image Modbus table Summary V1 14 | Hager Suisse

    Modbus table Summary V1 14

    Annexe produit International 2022-10-04

    PDF
    836,11 kB
    Image Modbus table for energy meters | Hager Suisse

    Modbus table for energy meters

    Table Modbus pour compteurs d'énergie (version du 24/07/2019)

    XLS
    177,00 kB

  • Annexe technique (produit unique)

    Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

    Annexe technique (produit unique) de-DE 2021-10-20

    PDF
    847,80 kB

  • Déclaration de conformité

    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2020-01-01

    PDF
    110,84 kB
Plus de téléchargements

  • Pour obtenir le certificat REACH de ce produit

    contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
