  • Catalogue
  • Appa­reils modu­laires
  • Comp­teurs et appa­reils de mesure
  • Comp­teurs d'énergie
  • ECM140D

Compteur monophasé direct 40A 1M MBUS MID

ECM140D

  • Appa­reils modu­laires
  • Gestion et surveillance de l'énergie

Compteur monophasé direct 40A 1M MBUS MID ECM140D

EAN
3250612231294
E-nr.
981 871 464
VPE
1 pc.
Groupe de rabais
E2
Prix*
373.00 CHF
/ pc. *
373.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

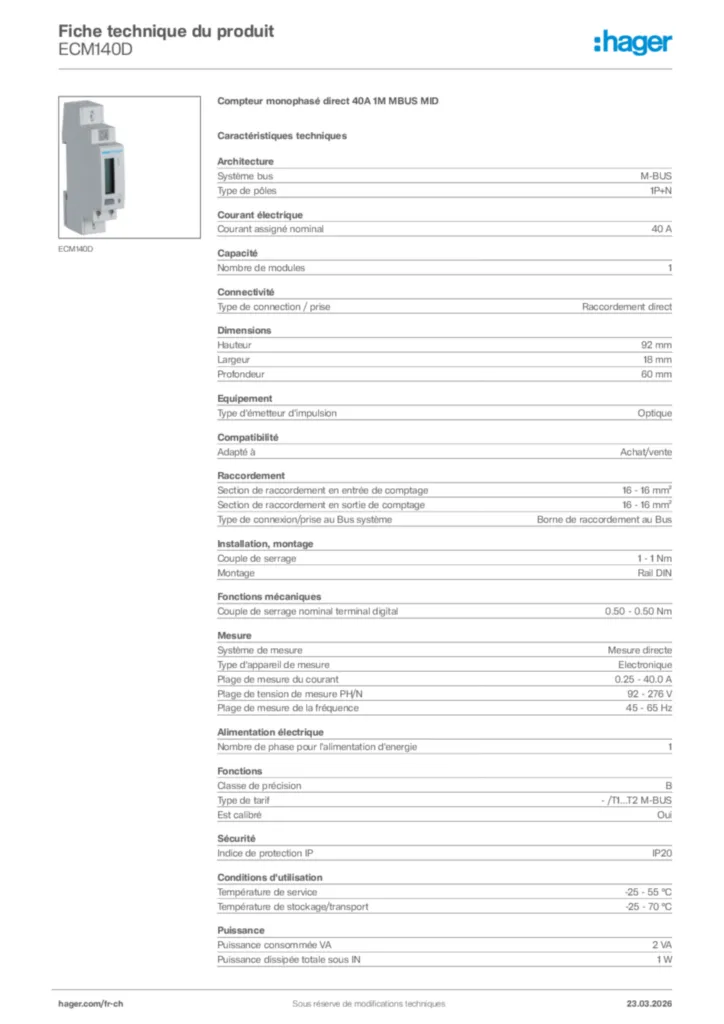

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Gestion­naire d'énergie 1 produit(s) disponible(s)

Complétez votre système

  • Gestion­naire d'énergie
  • TXF121

    Interface KNX pour compteur d'énergie électrique
    145.50 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Système bus
    M-BUS
  • Type de pôles
    1P+N
Courant élec­trique
  • Courant assigné nominal
    40 A
  • Courant de circuit de mesure maximum
    40 A
Capa­cité
  • Nombre de modules
    1
Connec­ti­vité
  • Type de connec­tion / prise
    Raccor­de­ment direct
Dimen­sions
  • Hauteur
    92 mm
  • Largeur
    18 mm
  • Profon­deur
    60 mm
Prin­ci­paux attri­buts élec­triques
  • Type d'émet­teur d'im­pul­sion
    Optique
Compa­ti­bi­lité
  • Adapté à
    Achat/­vente
Raccor­de­ment
  • Section de raccor­de­ment en entrée de comp­tage
    16 - 16 mm²
  • Section de raccor­de­ment en sortie de comp­tage
    16 - 16 mm²
  • Type de connexion/­prise au Bus système
    Borne de raccor­de­ment au Bus
Instal­la­tion, montage
  • Couple de serrage
    1 - 1 Nm
Fonc­tions méca­niques
  • Couple de serrage nominal terminal digital
    0,50 - 0,50 Nm
Mesure
  • Système de mesure
    Mesure directe
  • Type d'ap­pa­reil de mesure
    Elec­tro­nique
  • Plage de mesure du courant
    0,25 - 40,0 A
  • Plage de tension de mesure PH/N
    92 - 276 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Alimen­ta­tion élec­trique
  • Nombre de phase pour l'ali­men­ta­tion d'energie
    1
Fonc­tions
  • Classe de préci­sion
    B
  • Type de tarif
    - /T1...T2 M-BUS
  • Est calibré
    Oui
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25 - 70 °C
Puis­sance
  • Puis­sance consommée VA
    2 VA
  • Puis­sance dissipée totale sous IN
    1 W

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Attestations et documents

REACH declaration ECM140D (english)
PDF
103,10 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image ECM140D | Hager Suisse

    Image produit ECM140D

  • Guide d'installation

    Image Notice 6LE005484A-D_ECM140D_EN-NL-IT | Hager Suisse

    Notice 6LE005484A-D_ECM140D_EN-NL-IT

    Guide d'installation International 2019-09-26

    PDF
    828,30 kB

  • Annexe Produit

    Image M-Bus_Protocol_Technical_description_Rev.2.2 | Hager Suisse

    M-Bus_Protocol_Technical_description_Rev.2.2

    Description technique protocole M-Bus - Rev.2.2

    XLS
    187,00 kB

  • Manuel

    Image Manuel de-DE, en-GB 2024-01-11 | Hager Suisse

    Manuel de-DE, en-GB 2024-01-11

    PDF
    2,06 MB
    Image Manuel fr-FR, it-IT 2024-01-19 | Hager Suisse

    Manuel fr-FR, it-IT 2024-01-19

    PDF
    2,08 MB

  • Appendice technique (mono-produit)

    Image Appendice technique (mono-produit) de-DE 2021-10-20 | Hager Suisse

    Appendice technique (mono-produit) de-DE 2021-10-20

    PDF
    847,80 kB

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB 2024-04-15

    PDF
    451,44 kB
Plus de téléchargements

  • Pour obtenir le certificat REACH de ce produit

    contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
