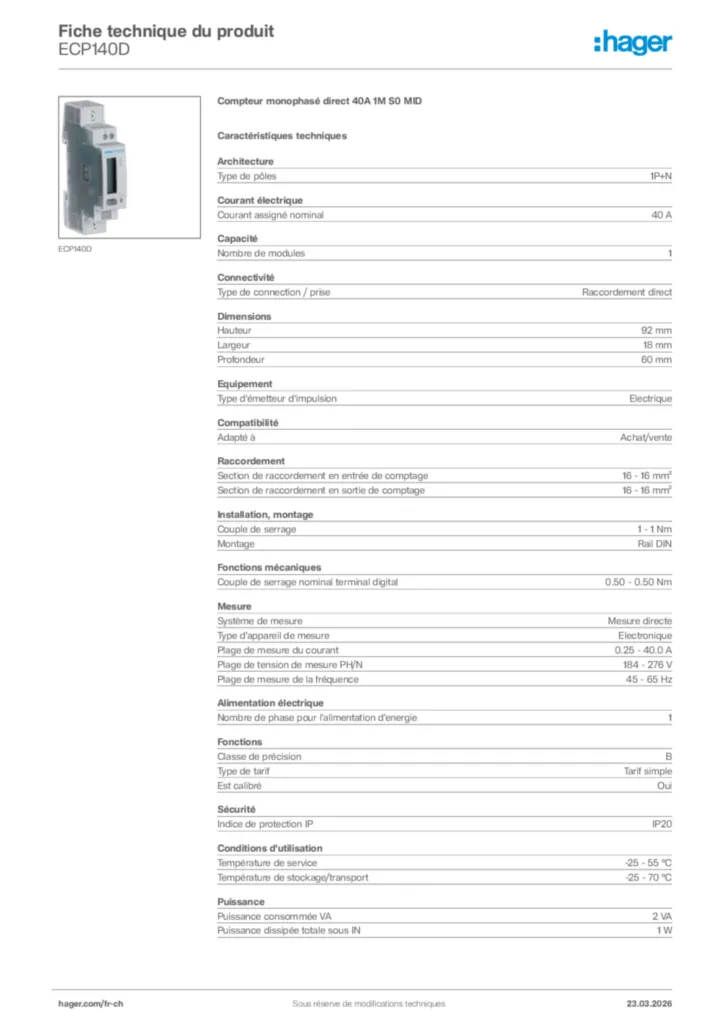

ECP140D - Compteur monophasé direct 40A 1M S0 MID
ECP140D - Compteur monophasé direct 40A 1M S0 MID

Compteur monophasé direct 40A 1M S0 MID ECP140D

EAN
3250612231362
E-nr.
981 871 544
VPE
1 pc.
Groupe de rabais
E2
281.00 CHF
/ pc. *

Caractéristiques techniques

Archi­tec­ture
  • Nombre de pôles
    2 P
Fonc­tions
  • Classe de préci­sion
    B
  • Type de tarif géré
    tarif simple
Modèle
  • Nombre de modules
    1
Compa­ti­bi­lité
  • Adapté à
    achat / vente
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Tension assi­gnée d'em­ploi Ue
    92 / 276 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Fréquence assi­gnée
    50 Hz
Tension
  • Tension maxi d'uti­li­sa­tion
    300 V
  • Tension assi­gnée de tenue aux chocs
    6 kV
Inten­sité du courant
  • Courant minimum de fonc­tion­ne­ment
    0.02 A
  • Courant de fonc­tion­ne­ment
    0.02 / 40 A
  • Courant assigné nominal
    40 A
  • Courant de réfé­rence
    5 A
  • I max du circuit de mesure
    40 A
Dimen­sions
  • Profon­deur produit installé
    60 mm
  • Hauteur produit installé
    92 mm
  • Largeur produit installé
    18 mm
Puis­sance
  • Puis­sance consommée
    2 VA
  • Puis­sance dissipée totale sous IN
    1 W
  • Plage Impul­sion/KWh
    1000 Imp/kWh
Spéci­fi­ca­tions élec­triques
  • Type d'émet­teur d'im­pul­sion
    élec­trique
Mesures
  • Plage de mesure de la fréquence
    45 à 65 Hz
  • Type d'ap­pa­reil de mesure
    élec­tro­nique
  • Prin­cipe de mesure
    mesure directe
Instal­la­tion, montage
  • Couple de serrage
    1Nm
Connexion
  • Section de racor­de­ment en entrée de comp­tage
    16 mm²
  • Section de racor­de­ment en sortie de comp­tage
    16 mm²
Confi­gu­ra­tion
  • Poids de l'im­pul­sion
    100 Wh
Equi­pe­ment
  • Type d'af­fi­cheur
    LCD
  • Type de comp­teur élec­tro­nique
    comp­teur mono­phasé
Utili­sa­tion
  • Durée d'im­pul­sion
    100 ms
Stan­dards
  • Texte norme
    EN 50470-1 / 3 ; IEC 62053-21 / 23 ; IEC 61557-12
  • Produit certifié
    MID (direc­tive appa­reillage de mesure)
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Classe de protec­tion
    classe II
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25…55 °C
  • Degré de pollu­tion suivant IEC 60664 / IEC 60947-2
    2
  • Alti­tude
    2000 m
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25…70 °C

Documents

Plus de téléchargements
*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
