ECN140D

Compteur monophasé direct 40A 1M
Référence produit
ECN140D
EAN
3250612231355
E-No
981 871 534
Cond.
1 pc.
Groupe de rabais
E2
Prix*
209.00 CHF / pc. *

Caractéristiques techniques

  • Architecture
    • Type de pôles
      • 1P+N
    • Mode de fixation
      • rail DIN symétrique
  • Fonctions
    • Classe de précision
      • B
  • Compatibilité
    • Adapté à
      • achat
  • Principales caractéristiques électriques
    • Fréquence assignée
      • 50 Hz
  • Tension
    • Tension maxi d'utilisation
      • 300 V
    • Tension assignée de tenue aux chocs
      • 6 kV
  • Intensité du courant
    • Courant minimum de fonctionnement
      • 0.02 A
    • Courant de fonctionnement
      • 0.02 / 40 A
    • Courant assigné nominal
      • 40 A
    • Courant de référence
      • 5 A
    • I max du circuit de mesure
      • 40 A
  • Puissance
    • Puissance consommée
      • 2 VA
  • Spécifications électriques
    • Type d'émetteur d'impulsion
      • optique
  • Mesures
    • Plage de mesure de la fréquence
      • 45 à 65 Hz
    • Type d'appareil de mesure
      • électronique
    • Principe de mesure
      • mesure directe
  • Alimentation
    • Tension d'alimentation
      • 230V ± 20%
  • Installation, montage
    • Couple de serrage
      • 1Nm
    • Type de montage
      • rail DIN
  • Equipement
    • Type d'afficheur
      • LCD
    • Type de compteur électronique
      • compteur monophasé
  • Standards
    • Texte norme
      • IEC 62053-21 / 23
      • IEC 61557-12
    • Directive européenne WEEE
      • concerné
  • Sécurité
    • Indice de protection IP
      • IP20
    • Classe de protection
      • classe II
  • Conditions d'utilisation
    • Température de service
      • -25…55 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      • 2
    • Altitude
      • 2000 m
    • Température de stockage/transport
      • -25…70 °C

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

  • Image produit ECN140D

  • Informations normatives & environnementales

  • Profil Environnemental Produit pour ECN140D

    PDF
    430 KB
  • Modes d’emploi & Instructions de montage

  • Notice d'instruction pour ECN140D

    PDF
    295 KB
  • Catalogues

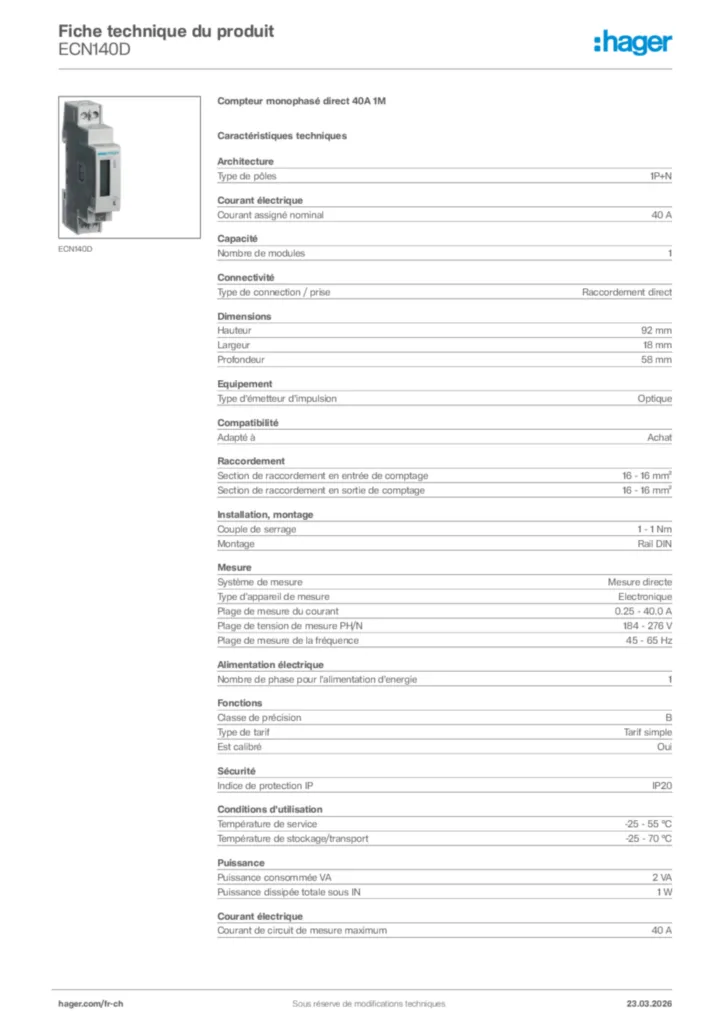

  • Fiche technique : Gamme monophasée directe 40 A

    PDF
    454 KB
  • Catalogues

  • Catalogue 3 - Distribution d'énergie I

    PDF
    34 MB
  • Brochures techniques

  • Solutions de comptage - Comptez,communiquez, optimisez

    PDF
    5 MB
