Disjoncteur détecteur d'arcs dangereux 1P+N 6kA C-13A 2M ARC963D
EAN
3250611013204
E-nr.
805 159 104
VPE
1 pc.
Groupe de rabais
M4
Prix*
162.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s) -
Voir plus 10 autre(s) produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
1.40 CHF / pc.*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
22.10 CHF / pc.* -
MZ202Contact signal défaut 10+1F 6A 240V AC
25.60 CHF / pc.*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
56.00 CHF / pc.* -
MZ204Bobine à émission 24-48V AC 12-48V DC
59.00 CHF / pc.*
-
MZ205
Bobine manque tension 48V DC
59.00 CHF / pc.* -
MZ206Bobine manque tension 230V AC
56.00 CHF / pc.*
-
MZN176
Fil de verrouillage pour produits modulaires
18.05 CHF / 10 pc.*
-
S014Hänglås med tre nycklar. Passar hagers lås anordning MZN175
9.75 CHF / pc.*
-
KDN263ABarre de pontage 2P 63A fourche 10mm² 12M
14.00 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.05 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
58.80 CHF / pc.* -
KDN451DBarre de pontage 3x(P+N) 80A fourche 16mm² 12M
26.80 CHF / pc.* -
KDN451EBarre de pontage 3x(P+N) 80A fourche 16mm² 54M
139.00 CHF / pc.*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
9.15 CHF / 10 pc.* -
KZN024Bouchon latéral pour barre de pontage 4P
9.15 CHF / 10 pc.*

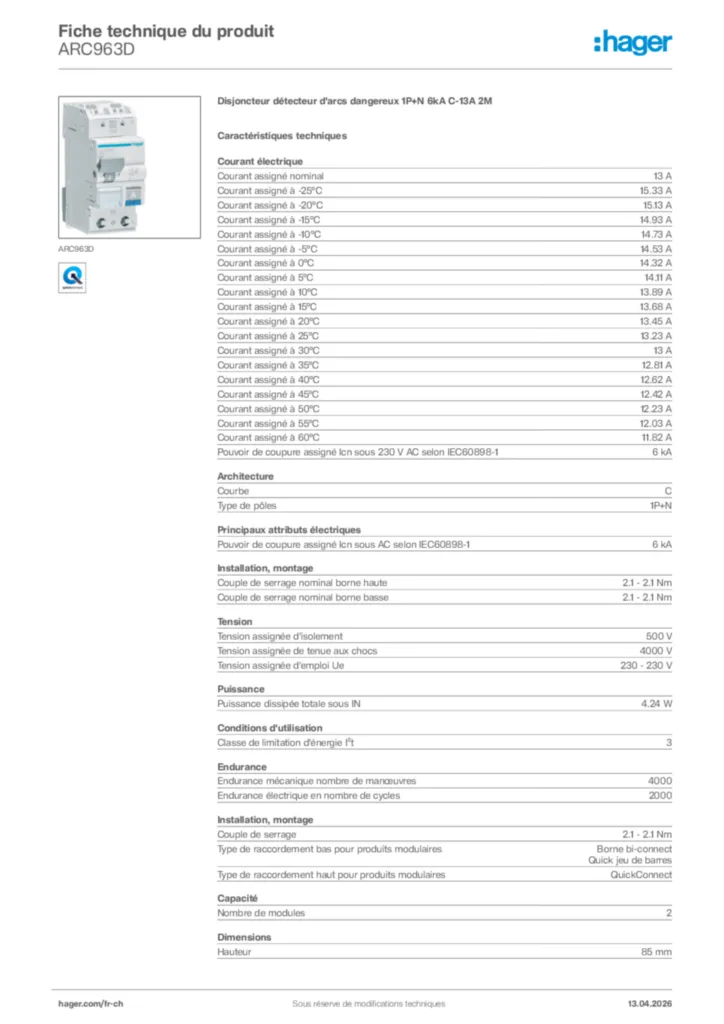

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal13 A
-
Courant assigné à -25°C15,33 A
-
Courant assigné à -20°C15,13 A
-
Courant assigné à -15°C14,93 A
-
Courant assigné à -10°C14,73 A
-
Courant assigné à -5°C14,53 A
-
Courant assigné à 0°C14,32 A
-
Courant assigné à 5°C14,11 A
-
Courant assigné à 10°C13,89 A
-
Courant assigné à 15°C13,68 A
-
Courant assigné à 20°C13,45 A
-
Courant assigné à 25°C13,23 A
-
Courant assigné à 30°C13 A
-
Courant assigné à 35°C12,81 A
-
Courant assigné à 40°C12,62 A
-
Courant assigné à 45°C12,42 A
-
Courant assigné à 50°C12,23 A
-
Courant assigné à 55°C12,03 A
-
Courant assigné à 60°C11,82 A
Architecture
-
CourbeC
-
Type de pôles1P+N
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
Puissance
-
Puissance dissipée totale sous IN4,24 W
Conditions d'utilisation
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 60 °C
-
Température de stockage/transport-40 - 70 °C
Endurance
-
Endurance mécanique nombre de manœuvres4000
-
Endurance électrique en nombre de cycles2000
Installation, montage
-
Type de raccordement bas pour produits modulairesBorne bi-connect, Quick jeu de barres
-
Type de raccordement haut pour produits modulairesQuickConnect
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur85 mm
-
Largeur35,50 mm
-
Profondeur70 mm
