Interrupteur de protection contre les incendies Hager ARF566D, protection contre les arcs électriques de défaut AFDD avec disjoncteur différentiel

EAN

3250611034698

E-nr.

806 149 284

VPE

1 pc.

Groupe de rabais

A2

Disjoncteurs détecteur d’arcs dangereux (AFDD)

Interrupteur de protection incendie Hager AFDD+FI/LS, 1P+N 10kA C16A 30mA type A ARF566D

Prix*

267.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Fonctions interverouillage 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Jeu de barres de phase modulaire 3 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

16 A
Courant assigné à -25°C

19,92 A
Courant assigné à -20°C

19,60 A
Courant assigné à -15°C

19,27 A
Courant assigné à -10°C

18,93 A
Courant assigné à -5°C

18,59 A
Courant assigné à 0°C

18,24 A
Courant assigné à 5°C

17,89 A
Courant assigné à 10°C

17,53 A
Courant assigné à 15°C

17,16 A
Courant assigné à 20°C

16,78 A
Courant assigné à 25°C

16,40 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,59 A
Courant assigné à 40°C

15,18 A
Courant assigné à 45°C

14,75 A
Courant assigné à 50°C

14,31 A
Courant assigné à 55°C

13,86 A
Courant assigné à 60°C

13,39 A
Courant assigné à 65°C

12,90 A
Courant assigné à 70°C

12,39 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC61009-1

10 kA
Pouvoir de fermeture et de coupure

10 kA
Courant différentiel assigné

30 mA

Courbe

C
Type de pôles

1P+N

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Couple de serrage nominal borne haute

2 - 2 Nm
Couple de serrage nominal borne basse

2 - 2 Nm
Couple de serrage

2,10 - 2,10 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis

Type de protection différentielle

A

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension assignée d'emploi Ue

230 - 230 V

Puissance dissipée totale sous IN

5,76 W

Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C

Endurance mécanique nombre de manœuvres

4000
Endurance électrique en nombre de cycles

2000

Nombre de modules

3

Hauteur

83 mm
Largeur

53,20 mm
Profondeur

70 mm

Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²
Section de raccord bornes aval en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²

Fréquence

50 - 50 Hz

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ARF566D
Fiche technique

Hager Fiche technique du produit ARF566D

Disjoncteur Différentiel détecteur d'arcs dangereux 16A Courbe C 10kA Typ A 30mA

PDF
Guide d'installation

Guide d'installation en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

886,86 kB
Annexe technique (produit unique)

Annexe technique (produit unique) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Declaration

Déclaration de conformité International 2020-02-25

PDF

98,98 kB

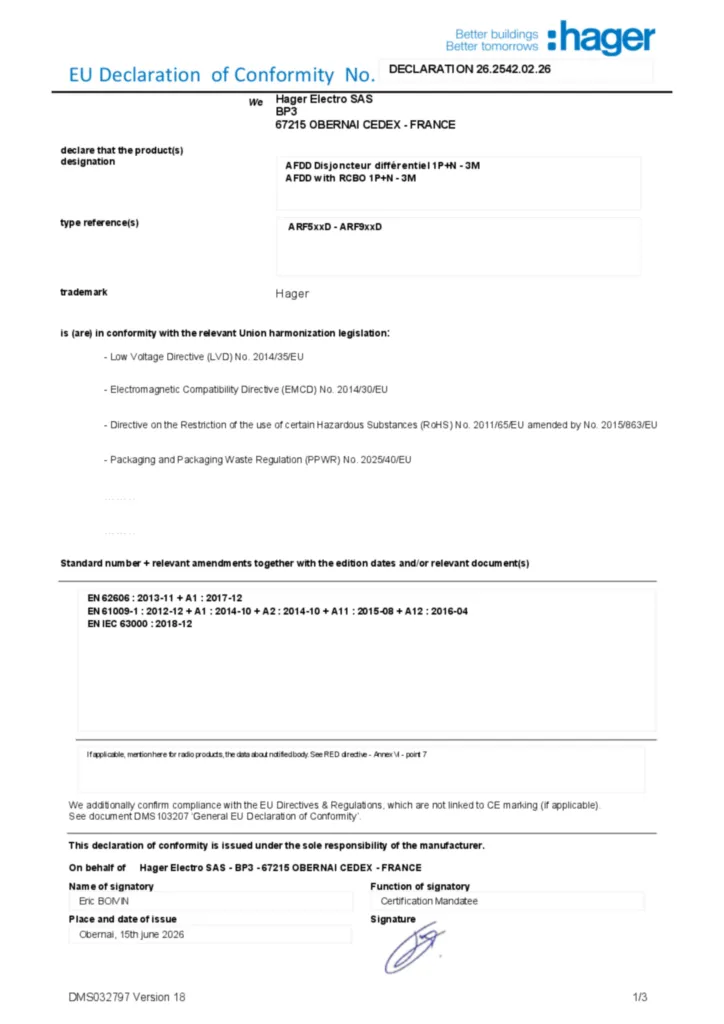

Déclaration de conformité en-US 2026-07-15

PDF

272,74 kB
