Disjoncteur détecteur d'arcs dangereux 1P+N 6kA B-16A 2M ARC916D
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

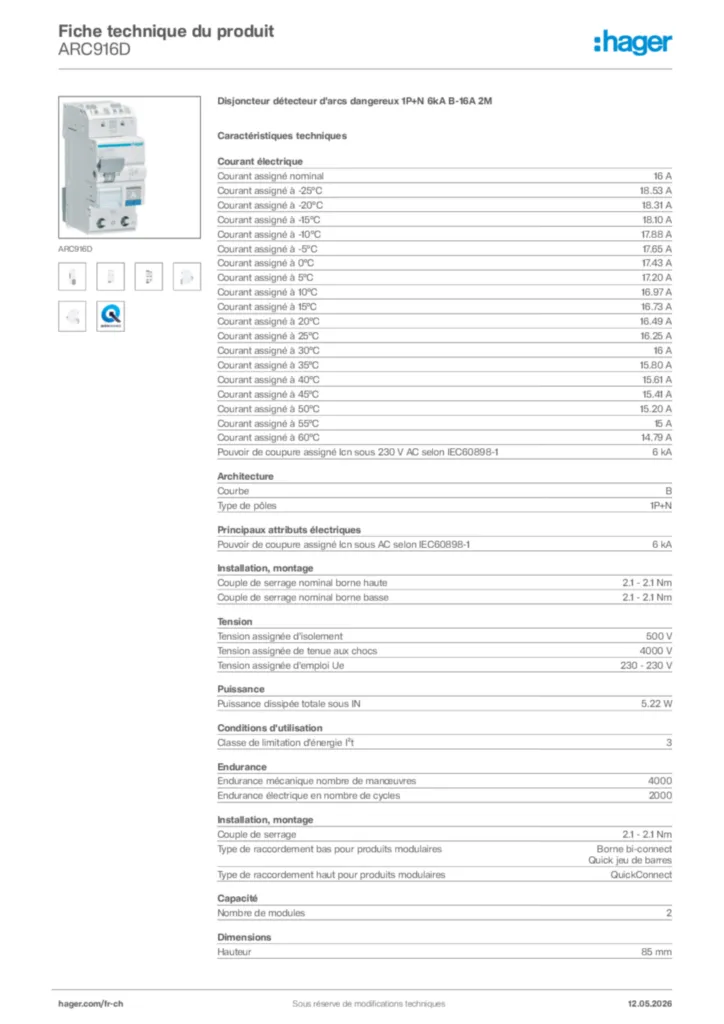

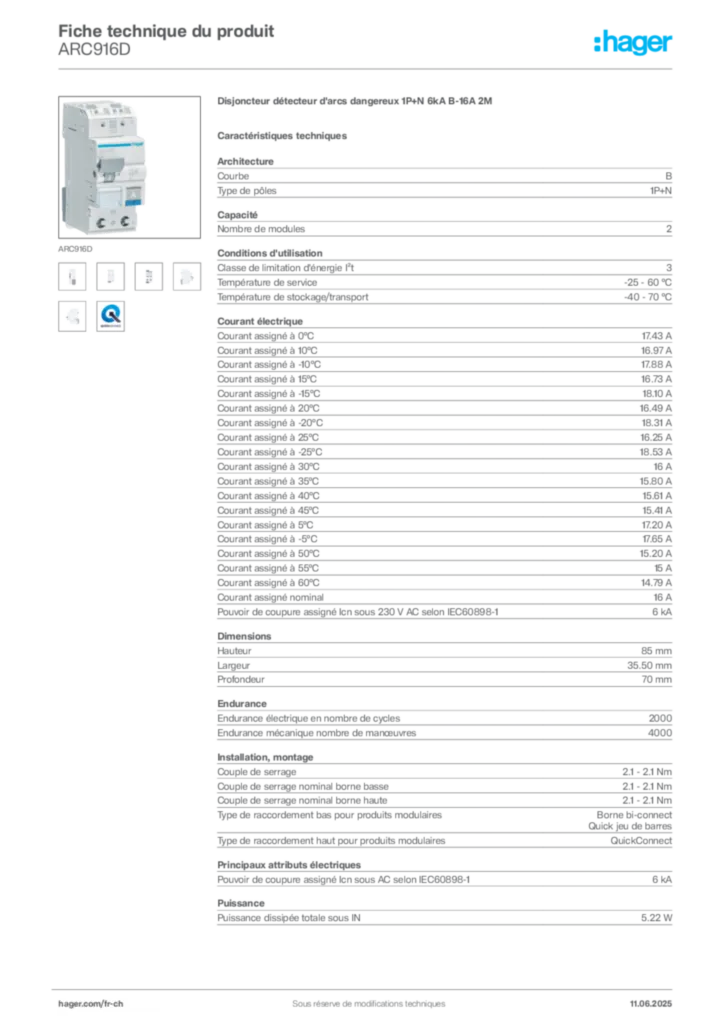

Caractéristiques techniques
-
Position du neutredroite
-
Nombre de pole protégé1
-
Nombre de pôles2 P
-
Mode de fixationrail DIN symétrique
-
Nombre de modules2
-
Alignement des bornes hautes pour produits modulairesBornes alignées
-
Alignement des bornes basses pour produits modulairesBornes alignées
-
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-16 kA
-
Tension assignée d'emploi Ue230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension maxi d'utilisation253 V
-
Tension assignée de tenue aux chocs4 kV
-
Courant assigné nominal16 A
-
Pouvoir de coupure de service Ics AC selon IEC 60898-16 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1.13 / 1.45 In
-
Valeur du seuil mini/max de fonctionnement magnétique en alternatif3 / 5 In
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-16 kA
-
Courant assigné à -25°C18.53 A
-
Courant assigné à -20°C18.31 A
-
Courant assigné à -15°C18.1 A
-
Courant assigné à -10°C17.88 A
-
Courant assigné à -5°C17.65 A
-
Courant assigné à 0°C17.43 A
-
Courant assigné à 5°C17.2 A
-
Courant assigné à 10°C16.97 A
-
Courant assigné à 15°C16.73 A
-
Courant assigné à 20°C16.49 A
-
Courant assigné à 25°C16.25 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15.8 A
-
Courant assigné à 40°C15.61 A
-
Courant assigné à 45°C15.41 A
-
Courant assigné à 50°C15.2 A
-
Courant assigné à 55°C15 A
-
Courant assigné à 60°C14.79 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0.95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0.9
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0.85
-
Profondeur produit installé70 mm
-
Hauteur produit installé85 mm
-
Largeur produit installé35.5 mm
-
Fréquence50 Hz
-
Puissance active maximale dissipée par pôle selon la norme produit3.5 W
-
Puissance dissipée totale sous IN5.22 W
-
Puissance dissipée par pôle à In3.5 W
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manoeuvres4000
-
Type de raccordement haut pour produits modulairesQuick connect
-
Type de loquet bas pour produits modulairesPlastique
-
Type de raccordement bas pour produits modulairesBIconnect - QuickBusbar
-
Démontabilité haute pour produits modulairesNon
-
Démontabilité basse pour produits modulairesOui
-
Approprié pour montage encastréOui
-
Section de raccordement des bornes aval à vis, en câble souple1 / 16 mm²
-
Section de raccord bornes aval en câble rigide1.5 / 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1.5 / 4 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1.5 / 4 mm²
-
Position des cages aval à la livraisonouvertes
-
Position des cages amont à la livraisonouvertes
-
Longueur des conducteurs utilisés pendant l'essai échauff. selon norme produit1 m
-
Section conducteurs en cuivre pour essai échauff. (mm²) selon norme produit à In2.5 mm²
-
Quick connectoui
-
AccessoriableOui
-
Intègere porte étiquette transparentOui
-
Texte normeEN 62606 ; EN 60898-1
-
Directive européenne WEEEconcerné
-
Indice de protection IPIP20
-
Température de service-25…60 °C
-
Classe de limitation d'énergie I²t3
-
Altitude2000 m
-
Température de stockage/transport-40…70 °C
-
Température de calibration30 °C
-
Température air ambiant mesurée pendant l'essai d'échauff. selon norme produit23.4 °C
-
Température max. admissible aux parties accessibles (destinées à être touchées)59.3 °C
-
Température max. admissible aux parties accessibles (organe de cde manuelle)48.9 °C
-
Température max. admissible aux parties access. (non touchées en service normal)82.6 °C
-
Température max. admissible aux bornes72.9 °C
-
Limites échauff. parties access. (organe de cde manuelle) selon norme produit25 K
-
Limites échauff. parties access. (non touchées normalement) selon norme produit60 K
-
Limites échauff. parties access. (destinées à être touchées) selon norme produit40 K
-
Limites d'échauffement des bornes selon la norme produit60 K
-
Echauffement mesuré aux parties accessibles à In (organe de commande manuelle)8.9 K
-
Echauffement mesuré aux parties access. à In (non touchées en service normal)42.6 K
-
Echauffement mesuré aux parties accessibles à In (destinées à être touchées)19.3 K
-
Echauffement mesuré aux bornes à In32.9 K
