EAN

3250614347146

Cantidad

6 Piezas

Interruptores automáticos magnetotérmicos modulares

Interruptor automático magnetotérmico serie M 1P+N 50A curva C 6/10kA MCA550

Precio de venta

311,83 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Bloque de contactos auxiliares 2 productos disponibles
Tapón/tira de protección para barra colectora de fase 2 productos disponibles
AOB tipo AC/A-SEL 2 productos disponibles
AOB tipo A-HI 2 productos disponibles
AOB tipo A 2 productos disponibles
Adaptador de carril DIN 1 productos disponibles

Características técnicas

Corriente nominal asignada

50 A
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

7,50 kA
Poder de corte asignado Icn a 230V AC según IEC 60898-1

6 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

10 kA
Corriente asignada a -15°C

62,64 A
Corriente asignada a -10°C

61,37 A
Corriente asignada a -5°C

60,15 A
Corriente asignada a 0°C

58,92 A
Corriente asignada a 5°C

57,69 A
Corriente asignada a 10°C

56,47 A
Corriente asignada a 15°C

55,26 A
Corriente asignada a 20°C

54,05 A
Corriente asignada a 25°C

52,84 A
Corriente asignada a 30°C

50 A
Corriente asignada a 35°C

49,40 A
Corriente asignada a 40°C

48,22 A
Corriente asignada a 45°C

46,72 A
Corriente asignada a 50°C

46,96 A
Corriente asignada a 55°C

42,77 A
Corriente asignada a 60°C

40,33 A
Corriente asignada a 65°C

37,57 A
Corriente asignada a 70°C

34,49 A

Tipo de polo

1P+N
Curva

C

Número de módulos

2

Poder de corte asignado Icn según IEC 60898-1

6 kA

Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm
Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne de tornillo
Posición de montaje de 360° posible

Sí

Tensión asignada de empleo en alterna

230 - 230 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²

Clase de protección de entrada (IP)

IP20
Distancia de la red

60 mm

Grado de polución / IEC 60664/IEC 60947-2

2
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

10,60 W

Tipo de conexión

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

17,50 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Certificaciones y documentos

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration MCA550

PDF

Hager Informe RoHS MCA550

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto MCA550
Ficha técnica del producto

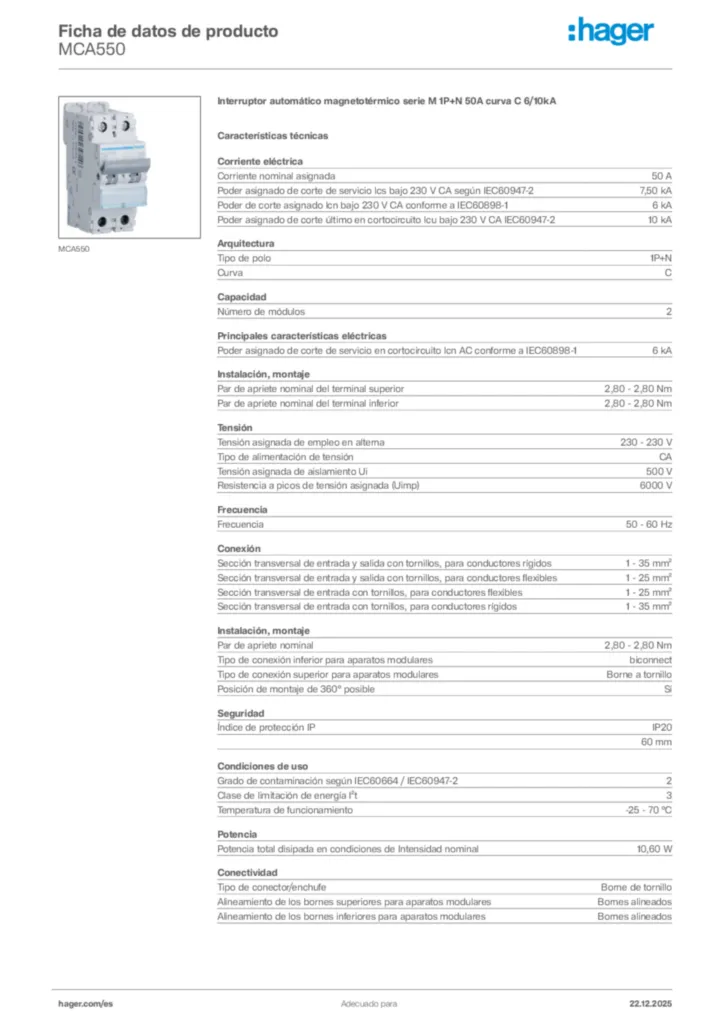

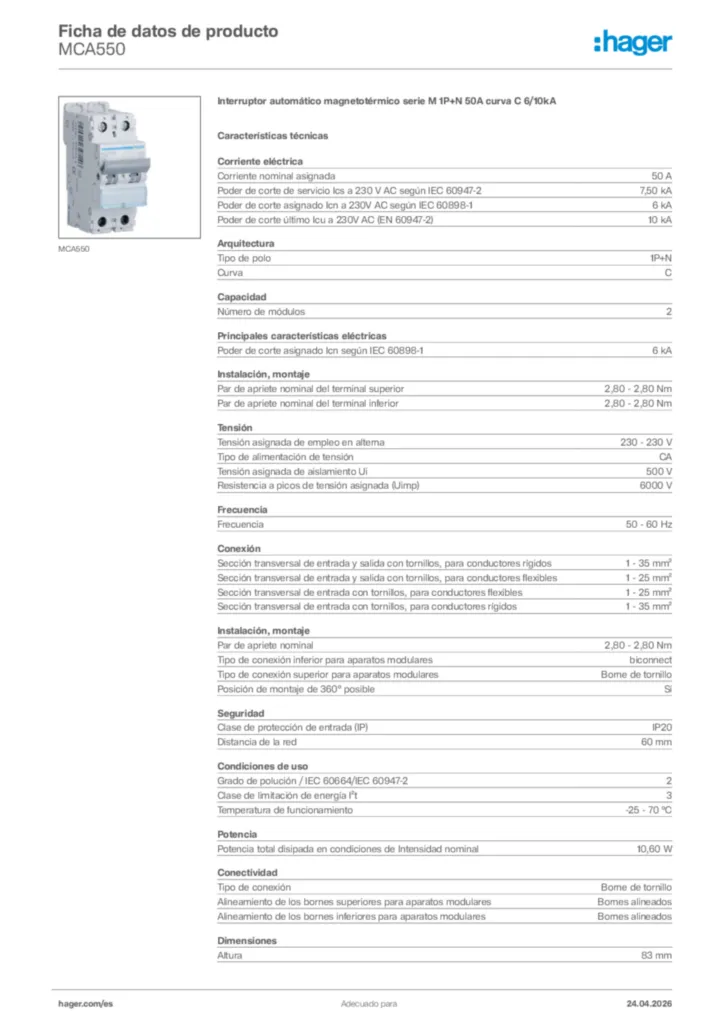

Hager Ficha de datos de producto MCA550
