Interruptores automáticos magnetotérmicos modulares

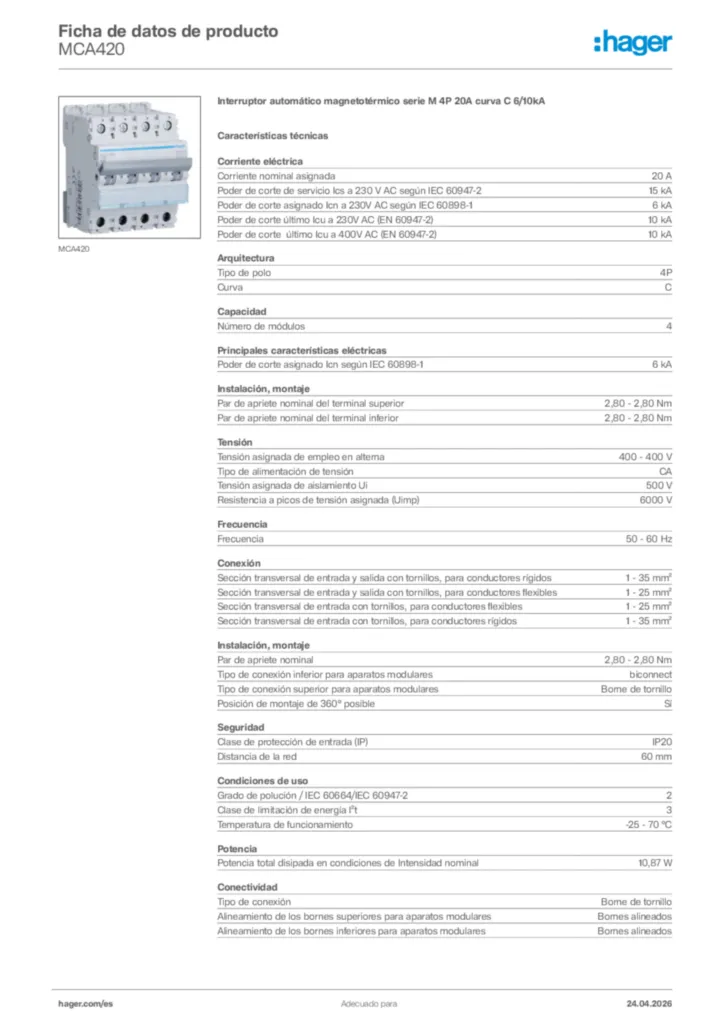

Interruptor automático magnetotérmico serie M 4P 20A curva C 6/10kA MCA420

Name: MCA420
Brand: Hager
SKU: MCA4207
Price: 242.2 EUR

Interruptor automático magnetotérmico hager serie M, 4P, 20A, curva C, poder de corte 6000A según UNE EN 60898-1/10kA según UNE-EN 60947-2. Ue=230/400V c.a. Certificados AENOR.

EAN

3250614346958

Cantidad

3 Piezas

Precio de venta

242,20 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Bloque de contactos auxiliares 2 productos disponibles
Tapón/tira de protección para barra colectora de fase 1 productos disponibles
AOB tipo A 2 productos disponibles
AOB tipo AC/A-SEL 3 productos disponibles
AOB tipo A-HI 2 productos disponibles
AOB tipo AC 1 productos disponibles

Características técnicas

Corriente nominal asignada

20 A
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

15 kA
Poder de corte asignado Icn a 230V AC según IEC 60898-1

6 kA
Poder de corte último Icu a 230V AC (EN 60947-2)

10 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

10 kA

Tipo de polo

4P
Curva

C

Número de módulos

4

Poder de corte asignado Icn según IEC 60898-1

6 kA

Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm
Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Posición de montaje de 360° posible

Sí

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²

Clase de protección de entrada (IP)

IP20
Distancia de la red

60 mm

Grado de polución / IEC 60664/IEC 60947-2

2
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

10,87 W

Tipo de conexión

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

70 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
