EAN

3250613232160

Cantidad

1 uni.

Interruptores automáticos de corte al aire e interruptores seccionadores, accesorios hw+

Unidad de disparo electrónica versión sentinel Energy LSI HWW453H

Precio de venta

4.155,60 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Conector macho de potencia nominal 20 productos disponibles

Productos asociados 216 productos disponibles

Características técnicas

Protección de polo neutro (np): referencia para la regulación de tiempo

TNP igual que tr et tsd
Protección de corto retardo (std): sin tiempo de disparo

25 ms
Protección de corto retardo (std): Baja velocidad (LSP) desactivable

Sí
Protección de corto retardo (std): retardo (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Protección de corto retardo (std): corriente (lsd)

1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protección de corto retardo (std): Tolerancia Isd

10 - 10 %
Protección de corto tiempo (std): desactivable

Sí
Protección de fallo a tierra (I²t): desactivable

Sí
Protección a corto retardo por curva de I²t

Sí
Producción a corto plazo (std)

Sí
Alarma previa al disparo (PTA)

Sí
Protección contra sobrecarga neutra (NP): corriente (IN)

50 %, 100 %, 150 %, 200 %
Protección (np): desactivable

Sí
Protección contra sobrecarga neutra (NP)

Sí
Protección instantánea (li): tipo

No se puede configurar de forma independiente, igual que tr y tsd
Protección de corto tiempo (std): tiempo de disparo máx.

650 ms
Protección instantánea (ii): tiempo de disparo máx.

80 ms
Protección de largo retardo (ltd): referencia para la regulación de la corriente

Ir…x In 40 % a 100 % con incrementos de 1 %
Protección instantánea (li): tipo

Sin
Protección a largo retardo (ltd): Rango de corriente lr

0,36 - 1,0 A
Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Protección a largo retardo (ltd): retraso ajustable

Sí
Protección a largo retardo (ltd): tipo de retraso

Ajustable
Protección de retardo de largo plazo (ltd): desactivable

No
Protección contra sobrecarga de largo retardo (ltd)

Sí
Protección instantánea (Ii): sin retardo

25 ms
Protección instantánea (li): coeficiente de regulación del dial

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
Protección instantánea (li): referencia para la regulación actual

Ii = OFF/Ii… x In 1,5 a 15 con incrementos de 0,5
Protección instantánea (li): desactivable

Sí
Protección instantánea (li)

Sí
Protección instantánea (li): Precisión

15 - 15 %
Protección de fallo a tierra (GF)

No

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Certificaciones y documentos

PEP en-GB 2024-06-27

PDF

391,36 kB

REACH declaration HWW453H

PDF

Hager Informe RoHS HWW453H

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HWW453H
Product datasheet

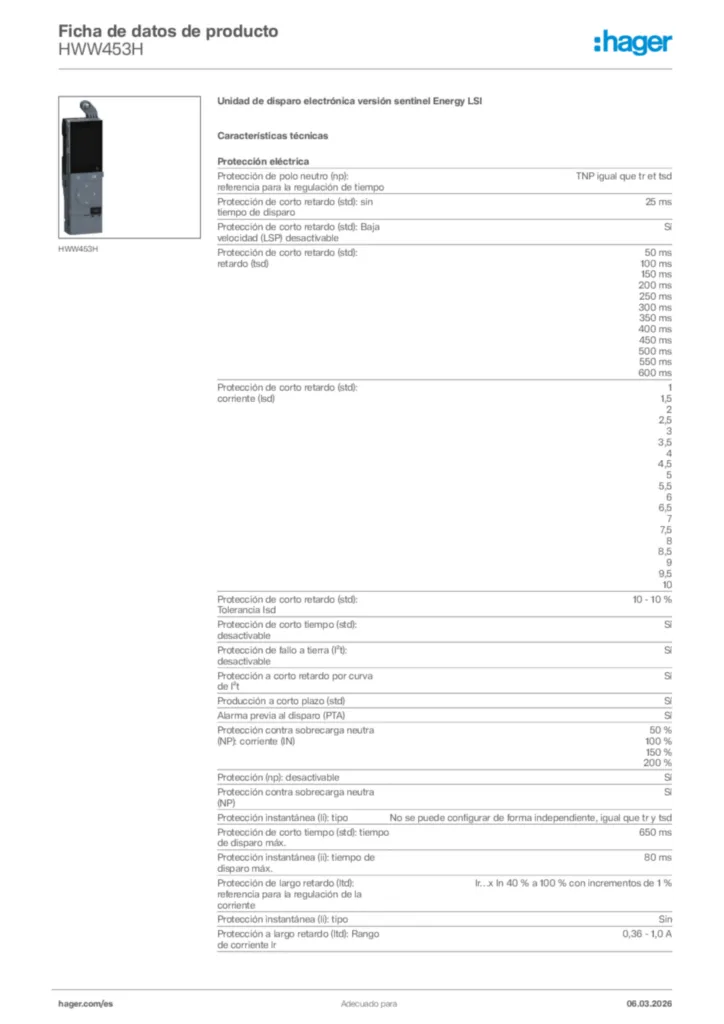

Hager Ficha de datos de producto HWW453H

Unidad de disparo electrónica versión sentinel Energy LSI

PDF
Manual de instalación

Installation manual

hw+ Air circuit breakers HW1

PDF

56,14 MB

Instrucciones de seguridad

-

PDF

159,14 kB

Manual de instalación

hw+ Interruptores automáticos de corte al aire HW2 / HW4

PDF

57,60 MB
Técnico: Accesorio del producto

Modbus communication table

hw+ sentinel Energy circuit breakers

XLS

378,50 kB
guía rápida usuario final

Quick start notes

First setting of sentinel Energy trip unit

PDF

572,09 kB
Manual

Catálogo técnico

hw+ Interruptores automáticos de corte al aire HW1 / HW2 / HW4

PDF

63,50 MB

User guide

hw+ Modbus communication sentinel Energy

PDF

6,24 MB

User manual

hw+ sentinel Energy electronic trip units

PDF

16,13 MB
Folleto

Folleto hw+, ACB, quadro evo

PDF

4,06 MB

Soluciones hager para terciario y residencial dirigido a instaladores

PDF

10,78 MB
Datos de seguridad

Cybersecurity guide

hw+ sentinel Energy circuit breakers HW1, HW2 and HW4

PDF

1,07 MB
Manual

User manual

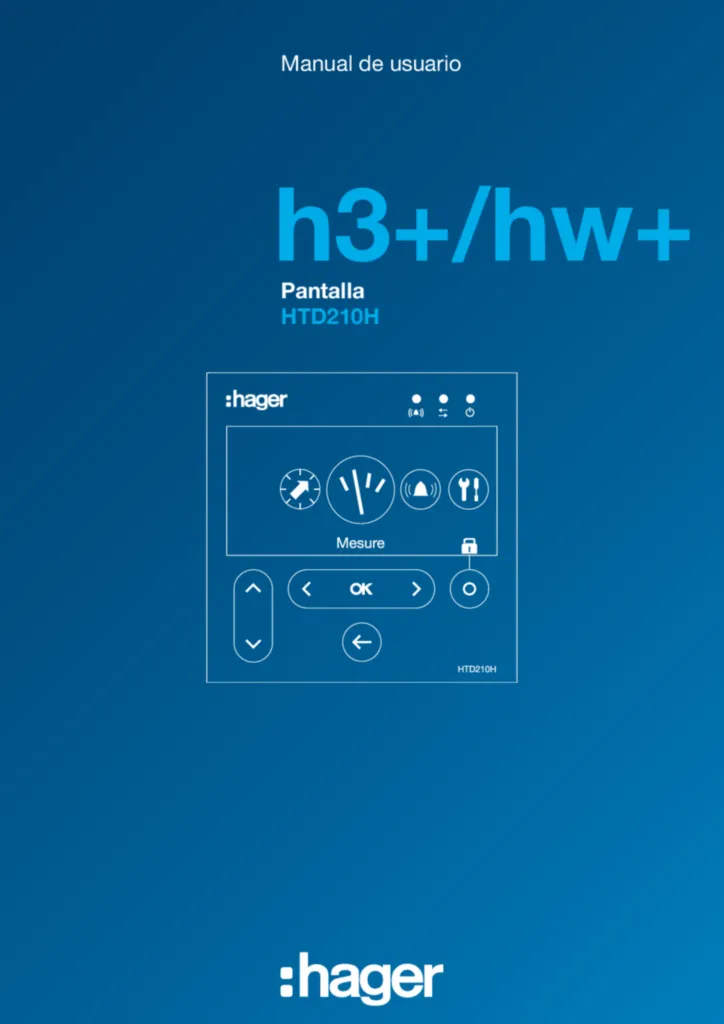

h3+/hw+ Panel display HTD210H

PDF

6,86 MB

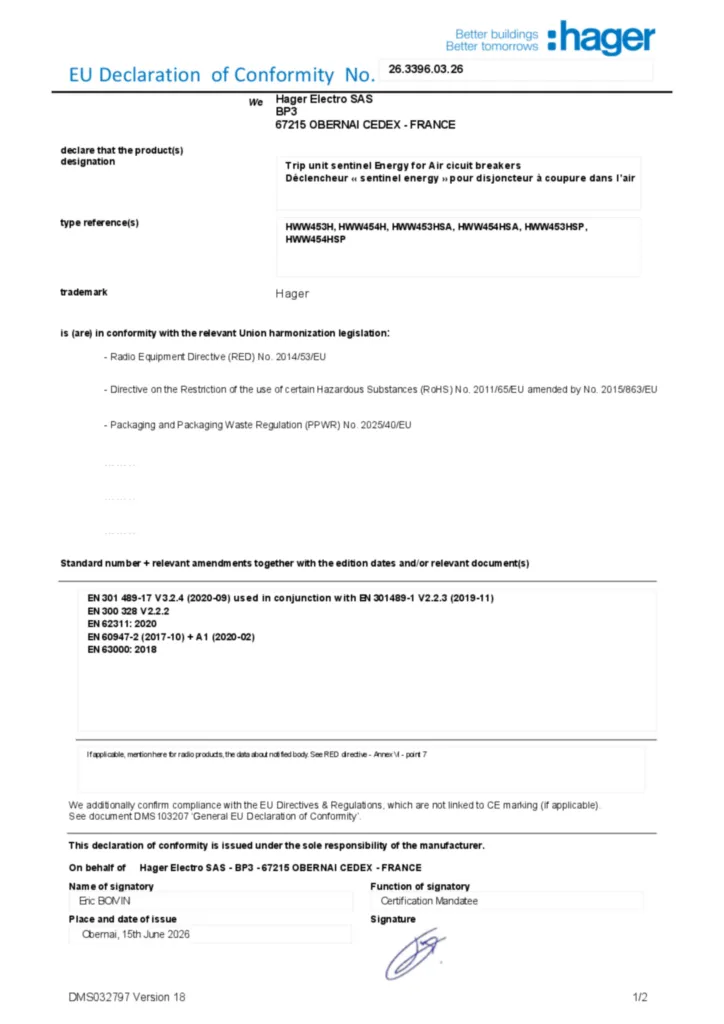

Declaración de conformidad

Declaration

Declaración de conformidad International 2023-06-19

PDF

421,13 kB

Declaração de conformidade com radiofrequência

Declaración de conformidad en-GB, fr-FR, de-DE, es-ES, pt-PT, it-IT, nl-NL, pl-PL, sv-SE, zh-CN 2024-05-29

PDF

135,25 kB

UKCA Declaration of Conformity

PDF

405,27 kB
