Interruptor automático de caja moldeada h3+ PW1600, 4P4D, 50kA, 1600A, LSIG<br/> HMQ991LR

Name: HMQ991LR
Brand: Hager
SKU: HMQ991LR86
Price: 15676.4 EUR

Interruptor automático de caja moldeada Hager serie h3+ PW1600, 4P4D, poder de corte Icu 50kA a 380/415 V AC. Intensidad nominal 1600A relé electrónico sentinel relé electrónico sentinel LSIG.Conforme con la norma IEC 60947-2.Tensión nominal de empleo Ue 690V AC (50-60Hz). Tensión nominal de aislamiento Ui 1000V AC. Resistencia a picos de tensión Uimp 8kV. Montaje fijo.

EAN

3250613251505

Cantidad

1 uni.

Precio de venta

15.676,40 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Bobina de tensión mínima 5 productos disponibles
Accesorios eléctricos para componentes de baja tensión 3 productos disponibles
Cubrebornes 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 4 productos disponibles
Posición del interruptor auxiliar 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles

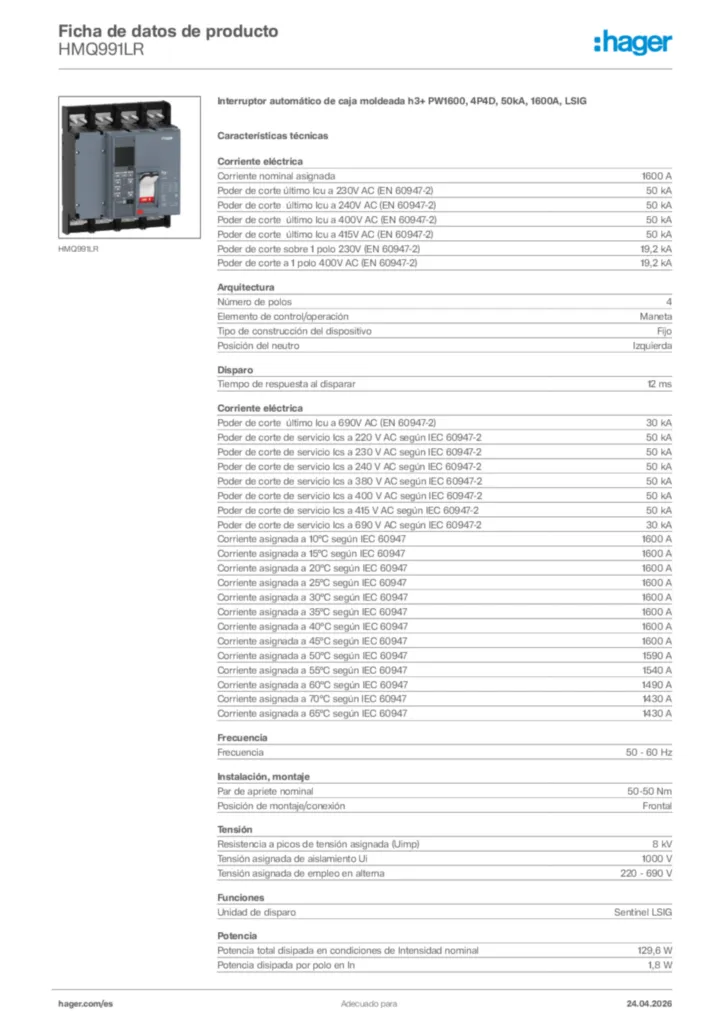

Características técnicas

Corriente nominal asignada

1600 A
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

50 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

50 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

50 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

50 kA
Poder de corte en 1 polo para CA 230 V IEC60947-2

19,2 kA
Poder de corte en 1 polo para CA 400 V IEC60947-2

19,2 kA
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-2

30 kA
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-2

30 kA
Corriente asignada 10 °C según IEC60947

1600 A
Corriente asignada 15 °C según IEC60947

1600 A
Corriente asignada 20 °C según IEC60947

1600 A
Corriente asignada 25 °C según IEC60947

1600 A
Corriente asignada 30 °C según IEC60947

1600 A
Corriente asignada 35 °C según IEC60947

1600 A
Corriente asignada 40 °C según IEC60947

1600 A
Corriente asignada 45 °C según IEC60947

1600 A
Corriente asignada 50 °C según IEC60947

1590 A
Corriente asignada 55 °C según IEC60947

1540 A
Corriente asignada 60 °C según IEC60947

1490 A
Corriente asignada 70 °C según IEC60947

1430 A
Corriente asignada 65 °C según IEC60947

1430 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Tiempo de respuesta al abrir

12 ms

Frecuencia

50 - 60 Hz

Par de apriete nominal

50-50 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8 kV
Tensión asignada de aislamiento Ui

1000 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

Sentinel LSIG

Potencia total disipada en condiciones de Intensidad nominal

129,6 W
Potencia disipada por polo en In

1,8 W

Endurancia eléctrica en número de ciclos

4000
Endurancia mecánica en número de maniobras

20000

Número de contactos auxiliares como contacto de cambio

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Índice de protección IP

IP20

Temperatura de funcionamiento

-25-70 °C
Grado de contaminación según IEC60664 / IEC60947-2

3

Bloqueable

Sí

Material de cable

Cobre, Aluminio

Altura

330 mm
Profundidad

198 mm

Accionamiento motorizado integrado

No

Adecuado para carril DIN

No
Compatible con RDC AOB

No

Posición fuente de alimentación

Bidireccional

Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Protección de corto tiempo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 400 ms, 600 ms
Protección instantánea (li): coeficiente de ajuste del dial

1,5, 2, 3, 4, 6, 8, 10, 12, 15
