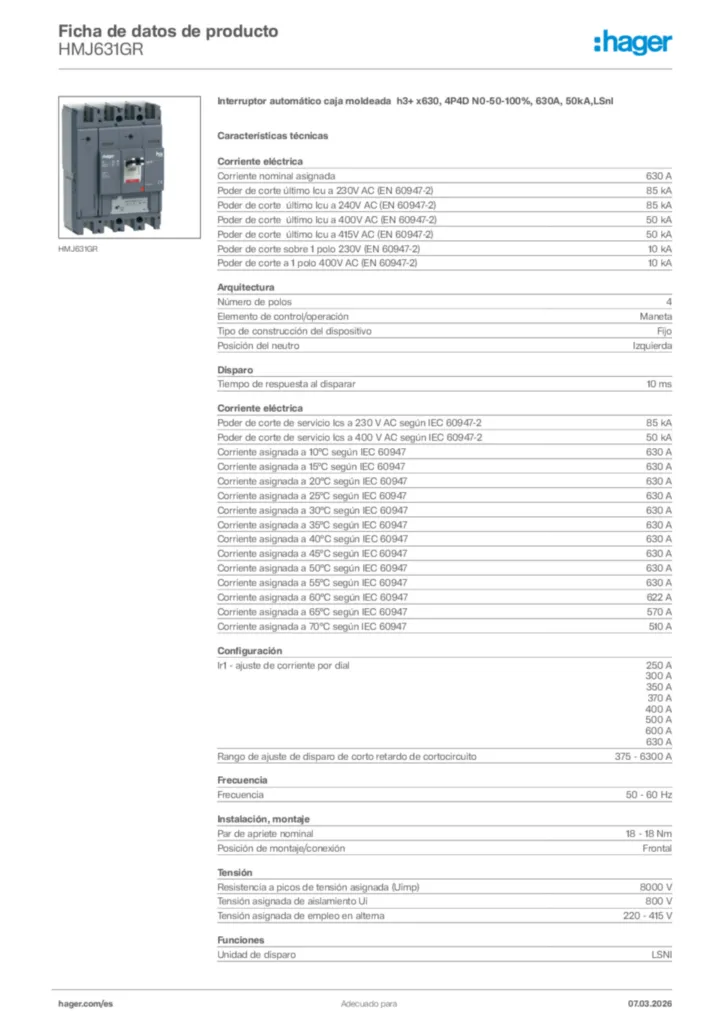

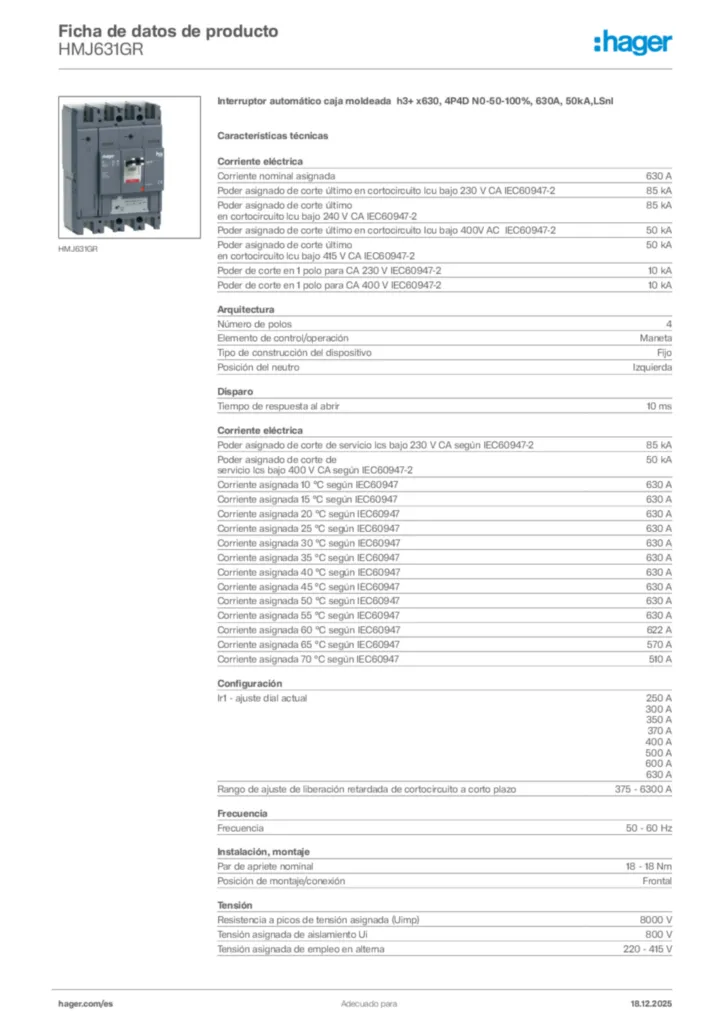

Interruptor automático caja moldeada h3+ x630, 4P4D N0-50-100%, 630A, 50kA,LSnI HMJ631GR

Name: HMJ631GR
Brand: Hager
SKU: HMJ631GR20
Price: 6306.26 EUR

Precio de venta

6.306,26 €

/ uni. *

Producto en fase de fín de vida: consulte disponibilidad con su distribuidor

Accesorios
Características técnicas
catalog.pageproduct.title_sustainability.h2
Documentos

product.page.accessories.title

Funciones de conexión 6 product.page.accessories.products-available
Disparador shunt 5 product.page.accessories.products-available
Bobina de tensión mínima 8 product.page.accessories.products-available
Enclavamiento eléctrico 2 product.page.accessories.products-available
Adaptador de cable auxiliar 1 product.page.accessories.products-available
Bloque de contactos auxiliares 3 product.page.accessories.products-available

Características técnicas

Corriente nominal IN

630 A
Poder de corte último Icu a 230V AC (EN 60947-2)

85 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

85 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

50 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

50 kA
Poder de corte sobre 1 polo 230V (EN 60947-2)

10 kA
Poder de corte a 1 polo 400V AC (EN 60947-2)

10 kA
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

85 kA
Poder de corte de servicio Ics a 400 V AC según IEC 60947-2

50 kA
Corriente asignada a 10°C según IEC 60947

630 A
Corriente asignada a 15°C según IEC 60947

630 A
Corriente asignada a 20°C según IEC 60947

630 A
Corriente asignada a 25°C según IEC 60947

630 A
Corriente asignada a 30°C según IEC 60947

630 A
Corriente asignada a 35°C según IEC 60947

630 A
Corriente asignada a 40°C según IEC 60947

630 A
Corriente asignada a 45°C según IEC 60947

630 A
Corriente asignada a 50°C según IEC 60947

630 A
Corriente asignada a 55°C según IEC 60947

630 A
Corriente asignada a 60°C según IEC 60947

622 A
Corriente asignada a 65°C según IEC 60947

570 A
Corriente asignada a 70°C según IEC 60947

510 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Tiempo de respuesta al disparar

10 ms

Ir1 - ajuste de corriente por dial

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Rango de ajuste de disparo de corto retardo de cortocircuito

375 - 6300 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

18 - 18 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 415 V

Unidad de disparo

LSNI

Potencia disipada en IN

119 W
Potencia disipada por polo en In

39,6 W

Número de contactos auxiliares como contacto conmutado

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Clase de protección de entrada (IP)

IP4X

Temperatura de funcionamiento

-25 - 70 °C

Tipo de conector/toma de corriente

Borne

Material de cable

Cobre, Aluminio

Altura

260 mm
Anchura

185 mm
Profundidad

150 mm

Accionamiento motorizado integrado

No

Adecuado para perfil DIN

No
Compatible con RDC AOB

Sí
Adecuado para cuadro de distribución

Sí

Posición fuente de alimentación

Bidireccional

Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

5 s
Protección de corto retardo (std): corriente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protección de corto retardo (std): retardo (tsd)

100 ms
Protección instantánea (li): coeficiente de regulación del dial

1
