Interruptor automático caja moldeada h3+ x630,3P3D, 250A,50kA,relé LSnI HMJ250GR

Name: HMJ250GR
Brand: Hager
SKU: HMJ250GR20
Price: 3845.97 EUR

EAN

3250613198091

Cantidad

1 uni.

Precio de venta

3.845,97 €

/ uni. *

Desafortunadamente, el producto ya no está disponible.Para encontrar una solución alternativa, póngase en contacte con nosotros

Accesorios
Características técnicas
Valor medioambiental
Documentos

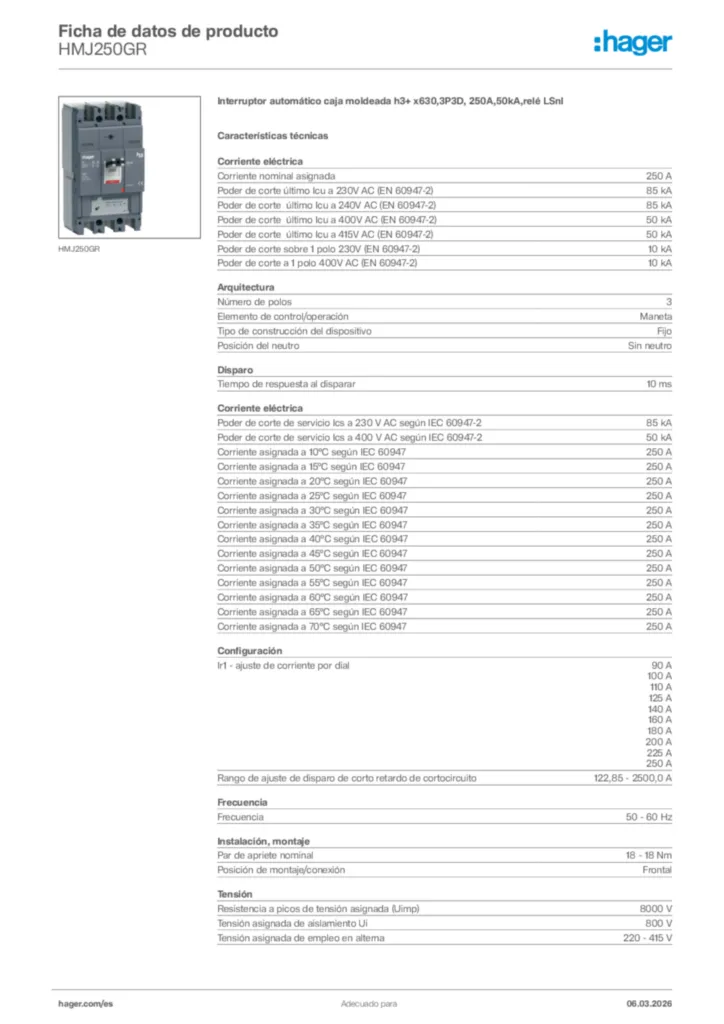

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Disparador shunt 5 productos disponibles
Bobina de tensión mínima 8 productos disponibles
Bloque de contactos auxiliares 3 productos disponibles
Bloqueo de las funciones de enclavamiento 5 productos disponibles
Enclavamiento eléctrico 2 productos disponibles
Ver más 23 otros productos disponibles

Características técnicas

Corriente nominal asignada

250 A
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

85 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

85 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

50 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

50 kA
Poder de corte en 1 polo para CA 230 V IEC60947-2

10 kA
Poder de corte en 1 polo para CA 400 V IEC60947-2

10 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

85 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

50 kA
Corriente asignada 10 °C según IEC60947

250 A
Corriente asignada 15 °C según IEC60947

250 A
Corriente asignada 20 °C según IEC60947

250 A
Corriente asignada 25 °C según IEC60947

250 A
Corriente asignada 30 °C según IEC60947

250 A
Corriente asignada 35 °C según IEC60947

250 A
Corriente asignada 40 °C según IEC60947

250 A
Corriente asignada 45 °C según IEC60947

250 A
Corriente asignada 50 °C según IEC60947

250 A
Corriente asignada 55 °C según IEC60947

250 A
Corriente asignada 60 °C según IEC60947

250 A
Corriente asignada 65 °C según IEC60947

250 A
Corriente asignada 70 °C según IEC60947

250 A

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Sin neutro

Tiempo de respuesta al abrir

10 ms

Ir1 - ajuste dial actual

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo

122,85 - 2500,0 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

18 - 18 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 415 V

Bloque de disparo

LSNI

Potencia total disipada en condiciones de Intensidad nominal

36,8 W
Potencia disipada por polo en In

12,3 W

Número de contactos auxiliares como contacto de cambio

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Índice de protección IP

IP4X

Temperatura de funcionamiento

-25 - 70 °C

Tipo de conector/enchufe

Terminal

Material de cable

Cobre

Altura

260 mm
Anchura

140 mm
Profundidad

150 mm

Accionamiento motorizado integrado

No

Adecuado para carril DIN

No
Compatible con RDC AOB

Sí
Adecuado para tablero de distribución

Sí

Posición fuente de alimentación

Bidireccional

Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

5 s
Protección de corto tiempo (std): corriente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protección de corto tiempo (std): retardo (tsd)

100 ms
Protección instantánea (li): coeficiente de ajuste del dial

1

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
