Interruptor automático de caja moldeada h3+ PW1600, 4P4D, 70kA, 1600A, LSI<br/> HEQ991JR

Name: HEQ991JR
Brand: Hager
SKU: HEQ991JR86
Price: 15108.9 EUR

Interruptor automático de caja moldeada Hager serie h3+ PW1600, 4P4D, poder de corte Icu 70kA a 380/415 V AC. Intensidad nominal 1600A relé electrónico sentinel LSI.Conforme con la norma IEC 60947-2.Tensión nominal de empleo Ue 690V AC (50-60Hz). Tensión nominal de aislamiento Ui 1000V AC. Resistencia a picos de tensión Uimp 8kV. Montaje fijo.

EAN

3250613250997

Cantidad

1 uni.

Precio de venta

15.108,90 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

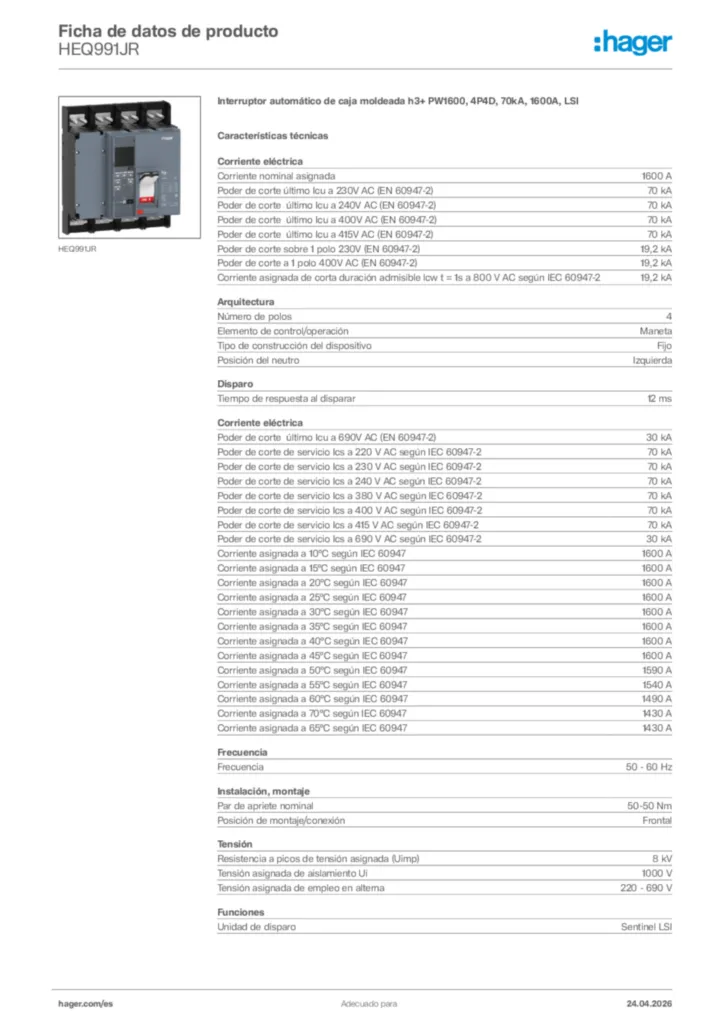

Características técnicas

Completa tu sistema

Bobina de tensión mínima 5 productos disponibles
Accesorios eléctricos para componentes de baja tensión 3 productos disponibles
Cubrebornes 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 4 productos disponibles
Posición del interruptor auxiliar 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles

Características técnicas

Corriente nominal asignada

1600 A
Poder de corte último Icu a 230V AC (EN 60947-2)

70 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

70 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

70 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

70 kA
Poder de corte sobre 1 polo 230V (EN 60947-2)

19,2 kA
Poder de corte a 1 polo 400V AC (EN 60947-2)

19,2 kA
Poder de corte último Icu a 690V AC (EN 60947-2)

30 kA
Poder de corte de servicio Ics a 220 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 240 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 380 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 400 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 415 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 690 V AC según IEC 60947-2

30 kA
Corriente asignada a 10°C según IEC 60947

1600 A
Corriente asignada a 15°C según IEC 60947

1600 A
Corriente asignada a 20°C según IEC 60947

1600 A
Corriente asignada a 25°C según IEC 60947

1600 A
Corriente asignada a 30°C según IEC 60947

1600 A
Corriente asignada a 35°C según IEC 60947

1600 A
Corriente asignada a 40°C según IEC 60947

1600 A
Corriente asignada a 45°C según IEC 60947

1600 A
Corriente asignada a 50°C según IEC 60947

1590 A
Corriente asignada a 55°C según IEC 60947

1540 A
Corriente asignada a 60°C según IEC 60947

1490 A
Corriente asignada a 70°C según IEC 60947

1430 A
Corriente asignada a 65°C según IEC 60947

1430 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Tiempo de respuesta al disparar

12 ms

Frecuencia

50 - 60 Hz

Par de apriete nominal

50-50 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8 kV
Tensión asignada de aislamiento Ui

1000 V
Tensión asignada de empleo en alterna

220 - 690 V

Unidad de disparo

Sentinel LSI

Potencia total disipada en condiciones de Intensidad nominal

129,6 W
Potencia disipada por polo en In

1,8 W

Endurancia eléctrica en número de ciclos

4000
Número de maniobras mecánicas

20000

Número de contactos auxiliares como contacto conmutado

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Clase de protección de entrada (IP)

IP20

Temperatura de funcionamiento

-25 - 70 °C
Grado de polución / IEC 60664/IEC 60947-2

3

Interenclavable

Sí

Material de cable

Cobre, Aluminio

Altura

330 mm
Anchura

280 mm
Profundidad

198 mm

Accionamiento motorizado integrado

No

Adecuado para perfil DIN

No
Compatible con RDC AOB

No

Posición fuente de alimentación

Bidireccional

Tipo de conexión

Conexión de tornillo

Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Protección de corto retardo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 400 ms, 600 ms
Protección instantánea (li): coeficiente de regulación del dial

1,5, 2, 3, 4, 6, 8, 10, 12, 15
