Interruptor automático de caja moldeada h3+ PW1600, 4P4D, 70kA, 1600A, LI<br/> HEQ991FR

Name: HEQ991FR
Brand: Hager
SKU: HEQ991FR86
Price: 13830.2 EUR

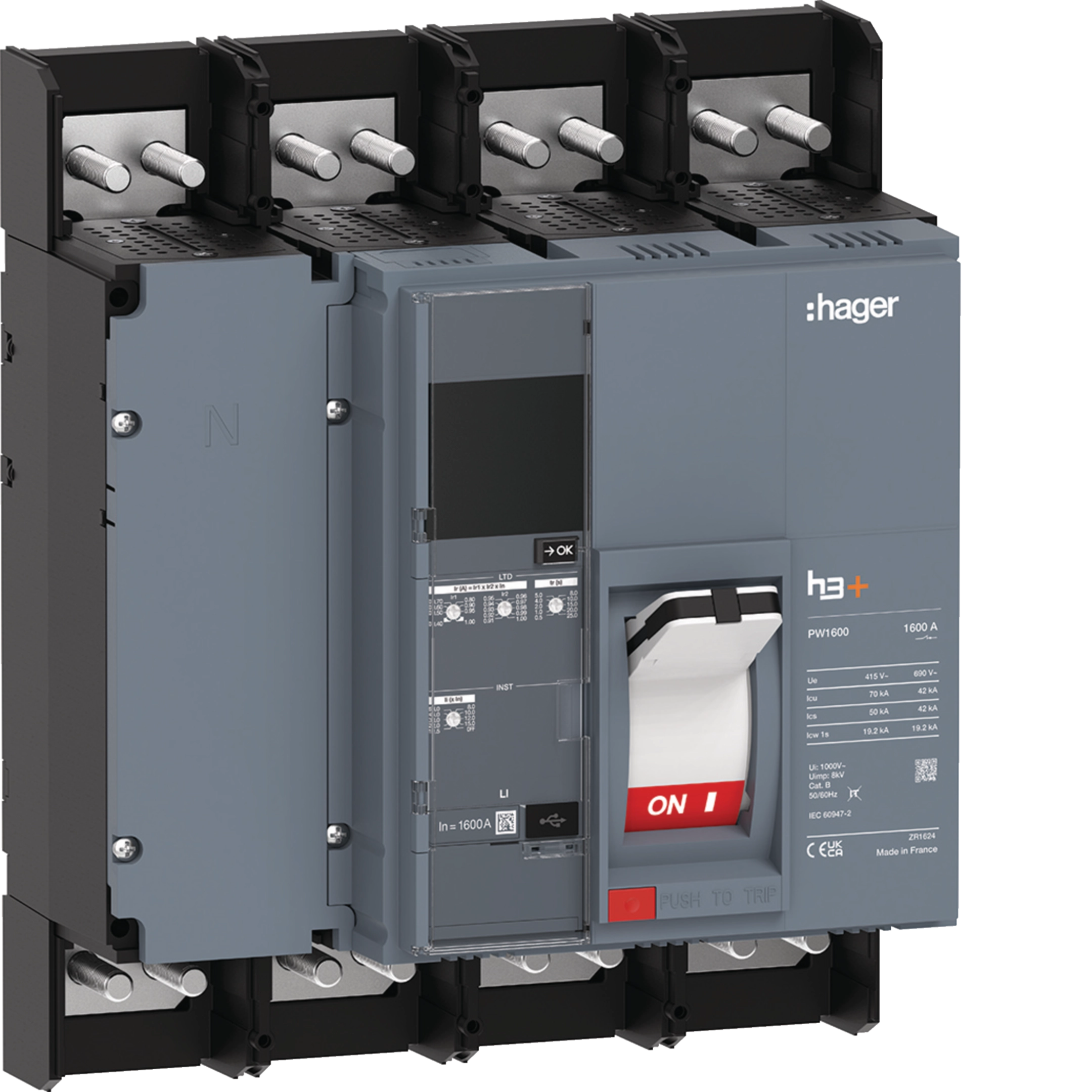

Interruptor automático de caja moldeada Hager serie h3+ PW1600, 4P4D, poder de corte Icu 70kA a 380/415 V AC. Intensidad nominal 1600A relé electrónico sentinel LI.Conforme con la norma IEC 60947-2.Tensión nominal de empleo Ue 690V AC (50-60Hz). Tensión nominal de aislamiento Ui 1000V AC. Resistencia a picos de tensión Uimp 8kV. Montaje fijo.

EAN

3250613250980

Cantidad

1 uni.

Precio de venta

13.830,20 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental

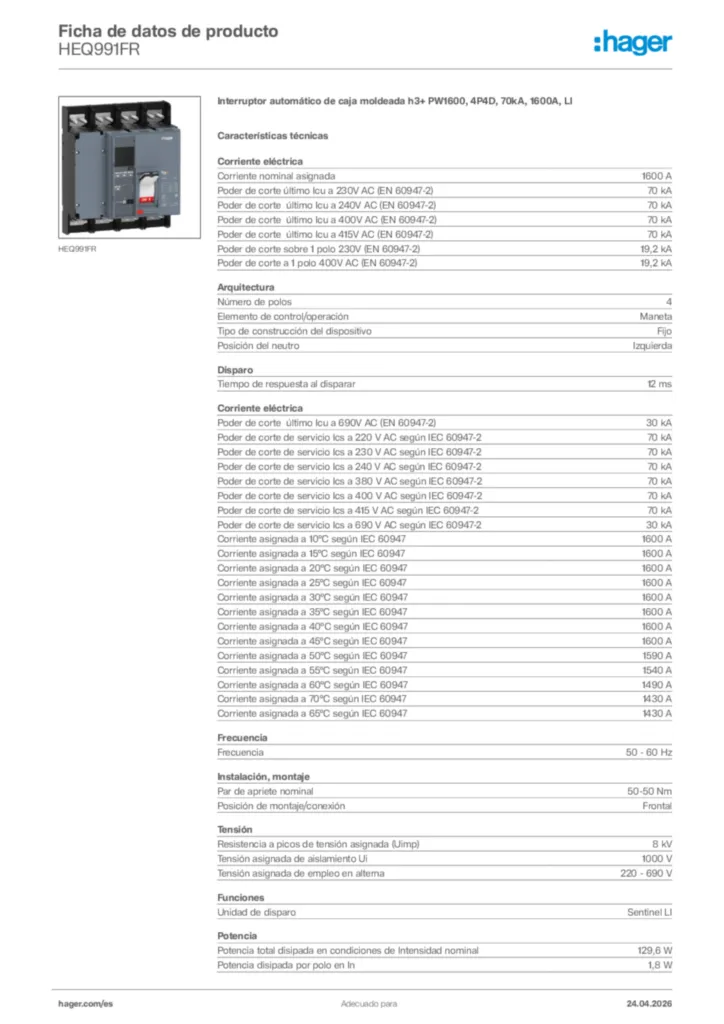

Documentos
Más productos

Características técnicas

Completa tu sistema

Bobina de tensión mínima 5 productos disponibles
Accesorios eléctricos para componentes de baja tensión 3 productos disponibles
Cubrebornes 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 4 productos disponibles
Posición del interruptor auxiliar 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles

Características técnicas

Corriente nominal asignada

1600 A
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

70 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

70 kA
Poder de corte en 1 polo para CA 230 V IEC60947-2

19,2 kA
Poder de corte en 1 polo para CA 400 V IEC60947-2

19,2 kA
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-2

30 kA
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-2

30 kA
Corriente asignada 10 °C según IEC60947

1600 A
Corriente asignada 15 °C según IEC60947

1600 A
Corriente asignada 20 °C según IEC60947

1600 A
Corriente asignada 25 °C según IEC60947

1600 A
Corriente asignada 30 °C según IEC60947

1600 A
Corriente asignada 35 °C según IEC60947

1600 A
Corriente asignada 40 °C según IEC60947

1600 A
Corriente asignada 45 °C según IEC60947

1600 A
Corriente asignada 50 °C según IEC60947

1590 A
Corriente asignada 55 °C según IEC60947

1540 A
Corriente asignada 60 °C según IEC60947

1490 A
Corriente asignada 70 °C según IEC60947

1430 A
Corriente asignada 65 °C según IEC60947

1430 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Tiempo de respuesta al abrir

12 ms

Frecuencia

50 - 60 Hz

Par de apriete nominal

50-50 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8 kV
Tensión asignada de aislamiento Ui

1000 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

Sentinel LI

Potencia total disipada en condiciones de Intensidad nominal

129,6 W
Potencia disipada por polo en In

1,8 W

Endurancia eléctrica en número de ciclos

4000
Endurancia mecánica en número de maniobras

20000

Número de contactos auxiliares como contacto de cambio

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Índice de protección IP

IP20

Temperatura de funcionamiento

-25-70 °C
Grado de contaminación según IEC60664 / IEC60947-2

3

Bloqueable

Sí

Material de cable

Cobre, Aluminio

Altura

330 mm
Anchura

280 mm
Profundidad

198 mm

Accionamiento motorizado integrado

No

Adecuado para carril DIN

No
Compatible con RDC AOB

No

Posición fuente de alimentación

Bidireccional

Tipo de conector/enchufe

Conexión de tornillo

Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Protección instantánea (li): coeficiente de ajuste del dial

1,5, 2, 3, 4, 6, 8, 10, 12, 15

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
