Interruptor automático de caja moldeada h3+ PW1600, 3P3D, 70kA, 800A, Energy<br/> HEQ800NR

Name: HEQ800NR
Brand: Hager
SKU: HEQ800NR86
Price: 9585.4 EUR

Interruptor automático de caja moldeada Hager serie h3+ PW1600, 3P3D, poder de corte Icu 70kA a 380/415 V AC. Intensidad nominal 800A relé electrónico sentinel Energy.Conforme con la norma IEC 60947-2.Tensión nominal de empleo Ue 690V AC (50-60Hz). Tensión nominal de aislamiento Ui 1000V AC. Resistencia a picos de tensión Uimp 8kV. Montaje fijo.

EAN

3250613250737

Cantidad

1 uni.

Precio de venta

9.585,40 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Accesorios mecánicos para componentes de baja tensión 4 productos disponibles
Bobina de tensión mínima 5 productos disponibles
Disparador shunt 5 productos disponibles
Maneta para interruptor de potencia 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Posición del interruptor auxiliar 1 productos disponibles

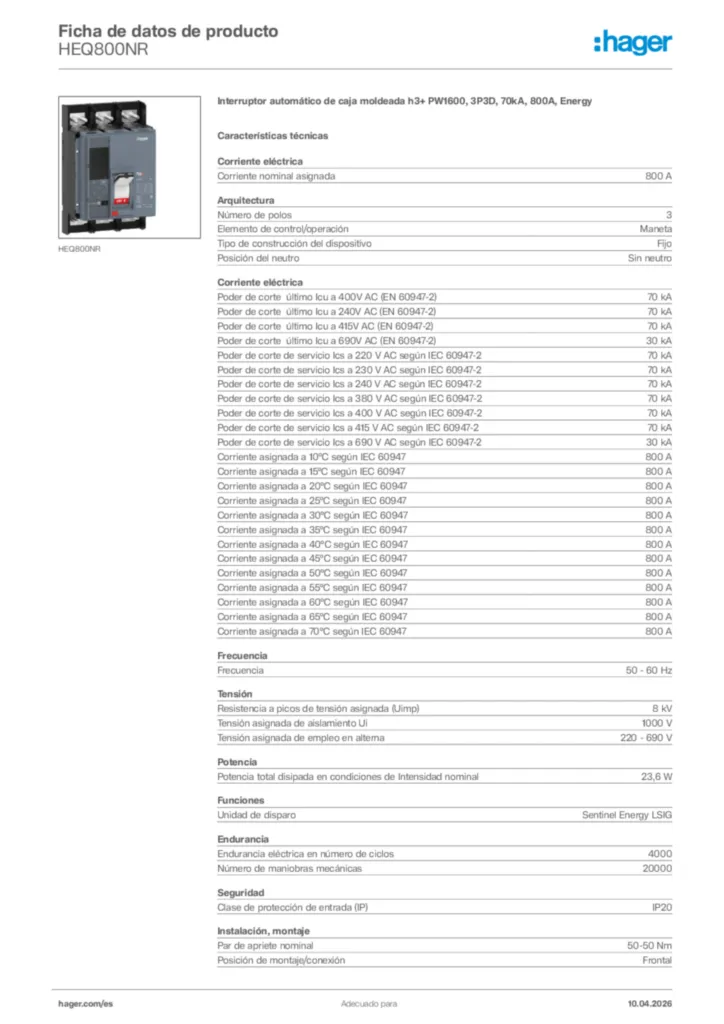

Características técnicas

Corriente nominal asignada

800 A
Poder de corte último Icu a 400V AC (EN 60947-2)

70 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

70 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

70 kA
Poder de corte último Icu a 690V AC (EN 60947-2)

30 kA
Poder de corte de servicio Ics a 220 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 240 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 380 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 400 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 415 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 690 V AC según IEC 60947-2

30 kA
Corriente asignada a 10°C según IEC 60947

800 A
Corriente asignada a 15°C según IEC 60947

800 A
Corriente asignada a 20°C según IEC 60947

800 A
Corriente asignada a 25°C según IEC 60947

800 A
Corriente asignada a 30°C según IEC 60947

800 A
Corriente asignada a 35°C según IEC 60947

800 A
Corriente asignada a 40°C según IEC 60947

800 A
Corriente asignada a 45°C según IEC 60947

800 A
Corriente asignada a 50°C según IEC 60947

800 A
Corriente asignada a 55°C según IEC 60947

800 A
Corriente asignada a 60°C según IEC 60947

800 A
Corriente asignada a 65°C según IEC 60947

800 A
Corriente asignada a 70°C según IEC 60947

800 A

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo

Frecuencia

50 - 60 Hz

Resistencia a picos de tensión asignada (Uimp)

8 kV
Tensión asignada de aislamiento Ui

1000 V
Tensión asignada de empleo en alterna

220 - 690 V

Unidad de disparo

Sentinel Energy LSIG

Potencia total disipada en condiciones de Intensidad nominal

23,6 W

Endurancia eléctrica en número de ciclos

4000
Número de maniobras mecánicas

20000

Par de apriete nominal

50-50 Nm
Posición de montaje/conexión

Frontal

Clase de protección de entrada (IP)

IP20

Interenclavable

Sí

Material de cable

Cobre, Aluminio

Compatible con RDC AOB

No
Adecuado para perfil DIN

No

Altura

330 mm
Anchura

210 mm
Profundidad

198 mm

Tipo de conexión

Conexión de tornillo

Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Protección de corto retardo (std): retardo (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Protección instantánea (li): coeficiente de regulación del dial

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí
