Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44 ZB323N16T
EAN
3250610025659
Marke
Hager
VPE
1 Stück
Preisgruppe
H014
Preis
2.178,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 19 Produkte verfügbar -
Zubehör/Ersatzteile für Erdung und Blitzschutz 1 Produkte verfügbar -
Plantasche 6 Produkte verfügbar -
Lackstift 2 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 6 Produkte verfügbar -
Schrankverbindungen 4 Produkte verfügbar
Optionales Zubehör
-
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
87,90 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
105,80 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
93,70 € / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
152,20 € / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
103,20 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
42,20 € / Stück* -
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück*
-
UZ012
Erdungsleitung, universN, 25mm², Länge = 550 mm
28,10 € / Stück*
-
FZ707
Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
35,40 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,30 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,90 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
14,10 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
-
FZ792N
Lack-Sprühdose, 150ml RAL 9010
42,80 € / Stück* -
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
-
FZ365N
Tunnelschieber, univers, horizontal, Schrank IP44/54 zu Kabelanschlusskasten
15,50 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
22,00 € / Stück* -
FZ366NTunnelschieber, universZ, RfZ, horizontal, Schrank IP44/54
9,40 € / Stück* -
R10HIsolierhütchen, univers Z, für Leitungsenden, VPE=12 Stück, für NYAF 10-16 mm²
10,10 € / Stück* -
ZM01AAREckverbinder universZ AAR Schrank/Schrank
91,80 € / Stück* -
ZM01RFZEckverbinder universZ RfZ Schrank/Schrank
57,90 € / Stück*
-
FZ737B
Verbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
49,90 € / Stück* -
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf Sockel
18,80 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück* -
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mm
39,70 € / Stück*
-
FZ622NSockel, univers, 200x550x205mm
318,30 € / Stück* -
FZ612NSockel, univers, 100x550x205mm
240,50 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
UZ020Erdungsschiene, univers, Cu 20 x 5 mm, 2-feldig
105,80 € / Stück*
-
FZ412M1 x Kabeleinführungstülle, M40
1,92 € / Stück*
-
KU9K43HESKomplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
-
Y12STBestückungspaket, universZ, für SG-Platz, für Sa.-schienen, Spg.-versorgung mit LS
90,80 € / Stück* -
ZY3N1LSBestückungspaket für Spgsversorgung RfZ, für Bauhöhe 1100mm, mit LS 6A im NAR
120,80 € / Stück* -
ZY3N1SABestückungspaket für Spgsversorgung RfZ, f. Bauhöhe 1100mm, mit SABO 1.6A im NAR
114,80 € / Stück* -
ZY3N1SLSBestückungspaket für Spgsversorgung RfZ, für Bauhöhe 1100mm, mit SLS 16A im NAR
182,90 € / Stück* -
ZY3N2LSBestückungspaket für Spgsversorgung APZ/RfZ, f.Bauhöhe 1100mm, LS 6A im NAR
127,10 € / Stück* -
ZY3N2SABestückungspaket für Spgsversorgung APZ/RfZ, f. Bauhöhe 1100mm, SABO 1.6A im NAR
118,50 € / Stück* -
ZY3N2SLSBestückungspaket für Spgsversorgung APZ/RfZ, für Bauhöhe 1100mm, SLS 16A im NAR
182,70 € / Stück* -
ZY3R1SIBestückungspaket für Spgsversorgung RfZ, für Bauhöhe 1100mm, mit SIBO 1A im RfZ
118,50 € / Stück* -
ZY3TRBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
68,60 € / Stück* -
ZY3XLBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
79,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5-5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl Reihen4
-
Multimedia Feld BereichOhne
-
Ausstattung MultimediafeldLeer
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-C-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeESA 5-polig 1 - 25 mm²
-
Anschlussquerschnitt Zählerzugangsleitung16-16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16-16 mm²
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

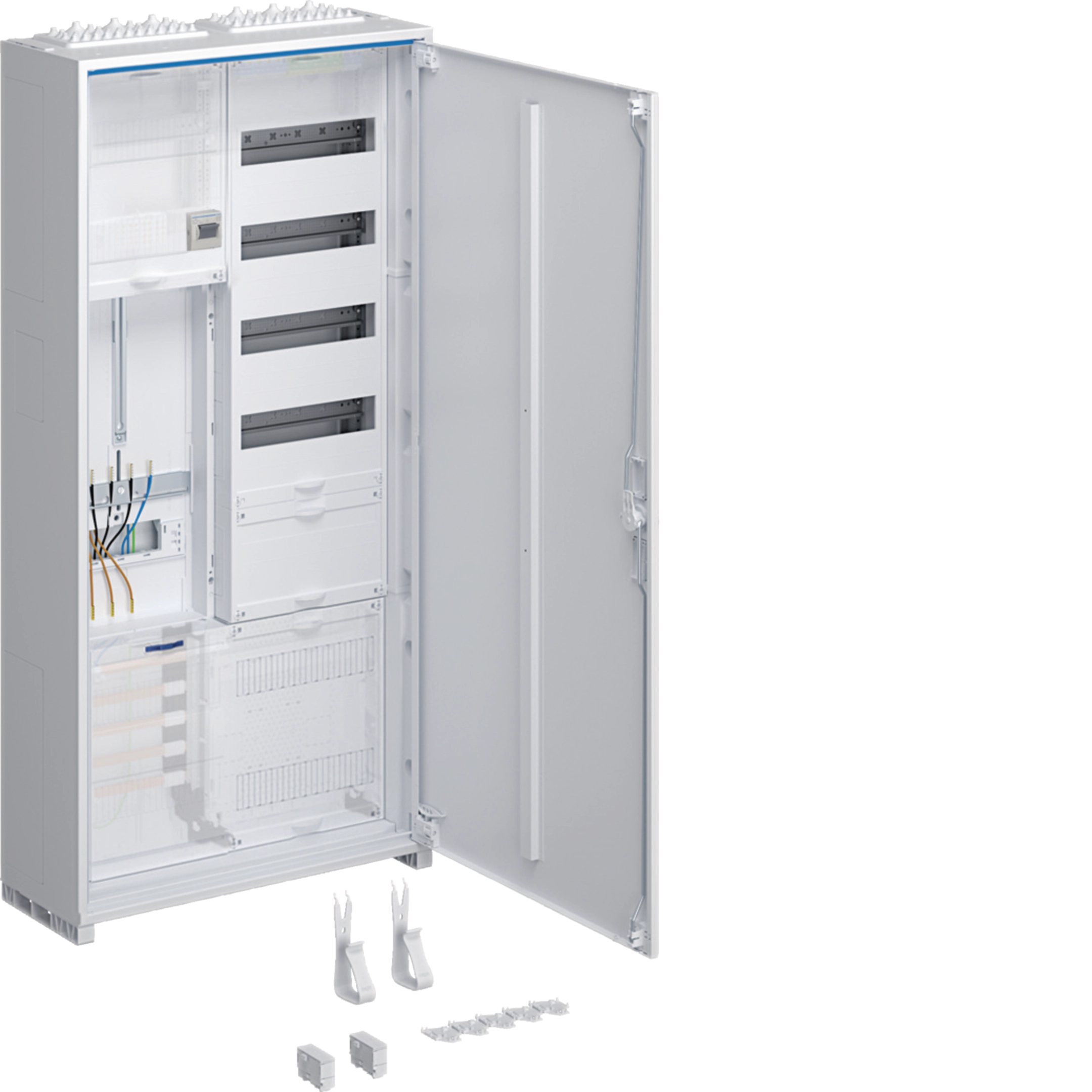

Produktbild ZB323N16T
-

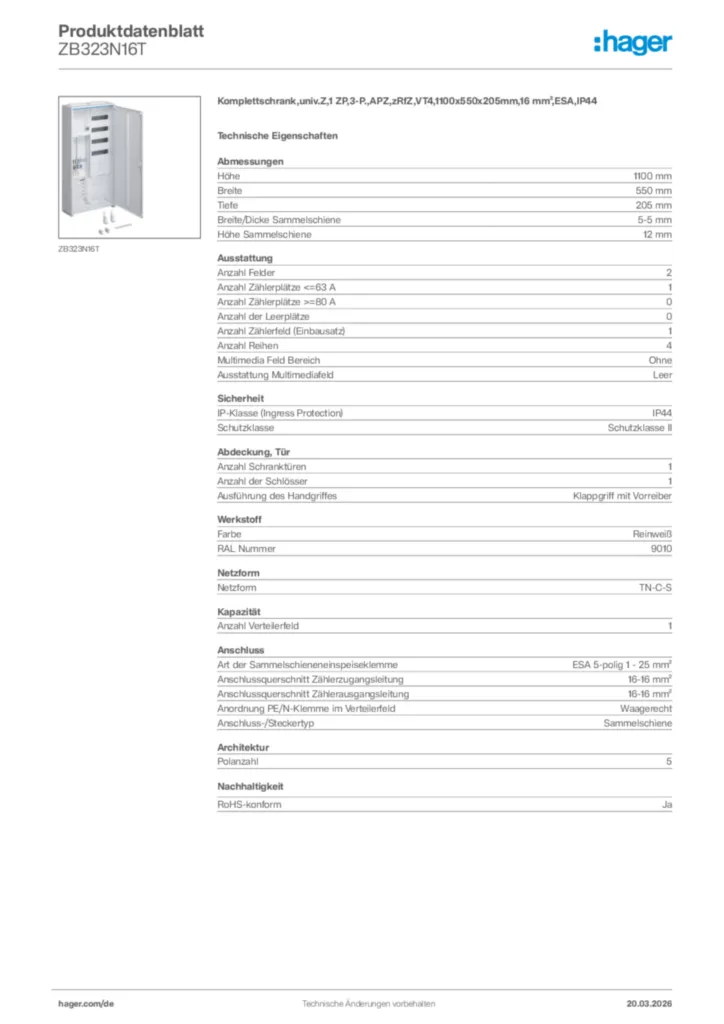

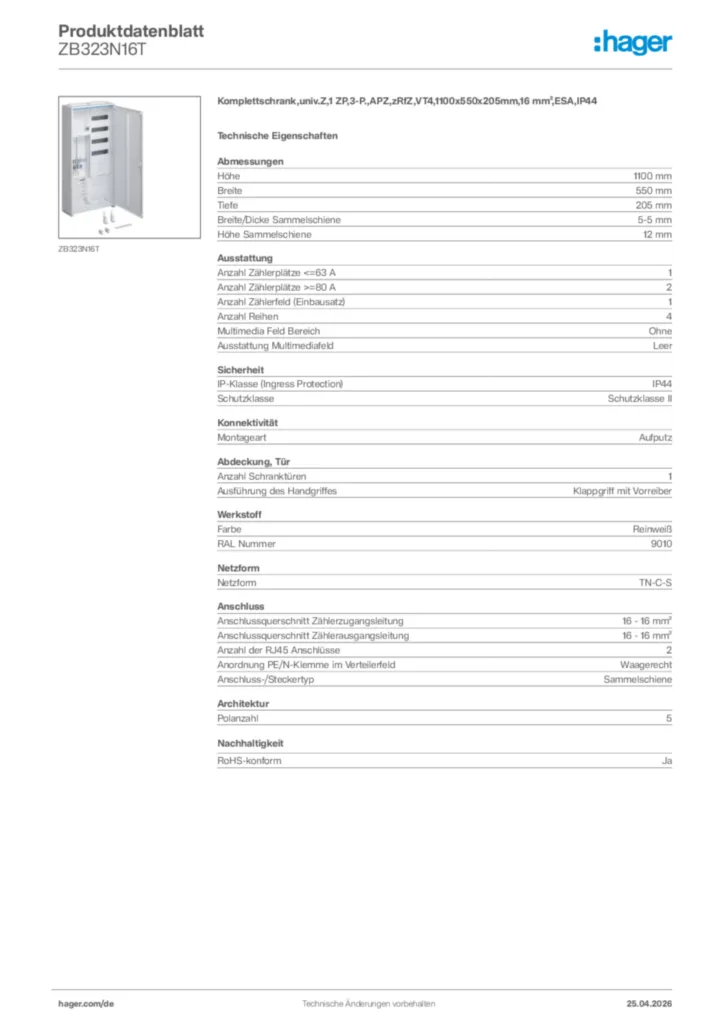

Produktdatenblatt
Hager Produktdatenblatt ZB323N16T
Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung univers Z Schrank
Montageanleitung International 2020-01-01
PDF2,28 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
