Hager

VQ12127011

Versorgungseinheit Q12 244x244mm für 12mm Bodenbelag aus Polyamid eisengrau
Best-Nr.
VQ12127011
EAN-Nr.
4012002245019
VPE
1 Stück
Preisgruppe
T070
Preis
124,80 € / Stück *

Technische Merkmale

  • Nenn-Einbaugröße
    • Q12
  • Tiefe der Bodenbelagaussparung
    • 12 mm
  • Farbe
    • eisengrau
  • RAL Farbnummer
    • 7011
  • Anzahl der Gerätebecher
    • 3
  • Anzahl der einbaubaren Geräte
    • 12
  • Länge Außenmaß
    • 263 mm
  • Breite Außenmaß
    • 263 mm
  • Länge Einbaumaß
    • 244 mm
  • Breite Einbaumaß
    • 244 mm
  • Mindest-Einbautiefe
    • 84 mm
  • Bodenpflege
    • trocken
  • Zulassungen
    • EN50085-2-2
  • Maximale Belastung
    • Prüfstempel Ø 13mm 1.7 kN
    • Prüfstempel Ø 130mm 5 kN
  • Werkstoff
    • Polyamid (PA)
  • Halogenfrei
    • ja

Downloads

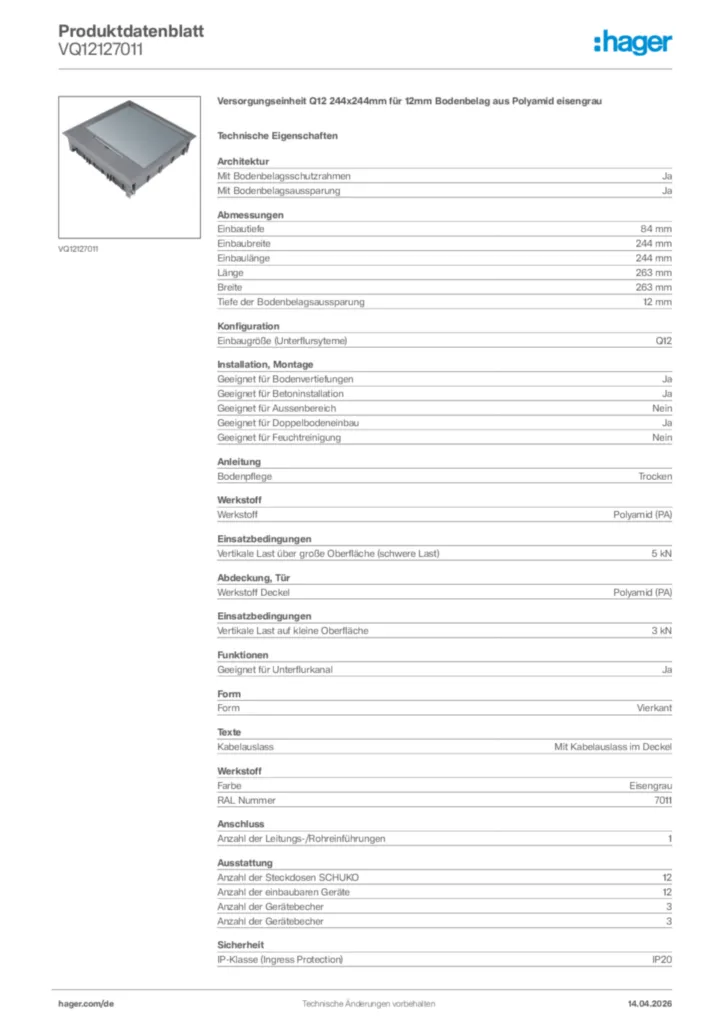

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für VQ12127011

  • Bedienungs- & Montageanleitungen

  • Montageanleitung für VExx, VEQxx, VQ06xx, VQ12xx, VR06xx, VR1xx - Versorgungseinheiten (Stand: 05.2016)

    PDF
    2 MB
  • Montageanleitung für GTVRxx, UDKPxx, VExx, VRxx - Versorgungseinheiten, Geräteträger, Bodendosen-Sets (Stand: 05.2016)

    PDF
    2 MB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Produktinformationen

  • Produktinformation Hager electraplan - Versorgungseinheit VQ12

    (16DE0111_23)

    PDF
    385 KB
  • Kataloge

  • electraplan.UK Bestellhilfe

    April 2019 (19DE0134)

    PDF
    961 KB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - Versorgungs- und Einbaueinheiten

    Stand: 01.01.2020

    PDF
    16 MB
  • BIM Archicad Modelle

  • BIM Archicad-Objekte für electraplan.VE-EE

    ZIP
    11 MB
  • BIM Revit-Objekte für electraplan.VE-EE

    ZIP
    112 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    PDF
    48 KB
Weitere Downloads

Systemtext

Geräteeinbau für Unterflur-Versorgungseinheiten
mit Geräteeinbau-Komponenten zur Installation in Unterflur-Versorgungseinheiten zur Versorgung von Arbeitsplätzen: Gerätebecher, Steckdosen, Überspannungsschutz, Daten-/Fernmelde-/BK-/SAT-/Multimedia-/CEE-Geräte, Montageplatten, Blind- und Abdeckplatten.

Die Gerätebecher ermöglichen den kombinierten Einsatz von Rastec 45® Schutzkontaktsteckdosen und Tragsteggeräten. Die Rastec 45® Steckdosen und Multimediaeinsätze werden ohne zusätzliche Abdeckplatten in den Gerätebecher eingerastet.

Die nach unten offenen Geräteträger für Datentechnik mit schräg angeordneten Montageschächten ermöglichen eine einfache Montage der Datentechnik. Sowohl die Montageplatten als auch die Daten-, oder Multimediamodule werden werkzeuglos eingerastet.

Hinweis: Alle Einbaugeräte bzw. -einsätze sind mit  Montageplatten, Blind- und Abdeckplatten zu kombinieren.
Versorgungseinheiten aus Kunststoff
nach DIN EN 50085-1 und 2-2 für trockene Räume mit trockengepflegten Fußböden, erhältlich in unterschiedlichen Formen, Größen und Farben.

Als Versorgungseinheit zum Einbau von bis zu 3 Geräteträgern zur Aufnahme von bis zu 12 Installationsgeräten oder als Verschlussdeckel zu Revisionszwecken.

Mit Teppichschutzrahmen für Belagstärke bis 12 mm (zur Unterfütterung entsprechende Deckeleinlagen aus Pappe erhältlich), inklusive Universal-Befestigungsset für den Einbau in Bodendosen, Kanalsysteme, Doppel- oder Hohlraumboden.

In die Versorgungseinheiten mit Klappdeckel und Leitungsauslass können Geräteträger/-becher zur Aufnahme von Energie-, Daten- oder Multimedia-Technik in Rastleitern eingebaut werden, Geräteträger sind stufenweise bis 18 mm absenkbar. Die Herausführung der Leitungen erfolgt über den Leitungsauslass, der mit einem Griffbügel geöffnet werden kann. Zur sauberen Leitungsführung ist eine Anbindung einer Flachkette über einen Flachkettenadapter an alle Versorgungseinheiten möglich.

Hinweis: Mindest-Einbautiefe für unterschiedliche Bodenbelagsaussparungstiefen beachten.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Versorgungseinheit Q12 244x244mm für 12mm Bodenbelag aus Polyamid eisengrau
Versorgungseinheit nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Universal-Befestigungsset, mit Belagschutzrahmen, Gerätebecher stufenweise bis 18 mm absenkbar, mit Anschlussmöglichkeit für Flachkette.
  • Nenn-Einbaugröße :Q12
  • Tiefe der Bodenbelagaussparung :12 mm
  • Farbe :eisengrau
  • RAL Farbnummer :7011
  • Anzahl der Gerätebecher :3
  • Anzahl der einbaubaren Geräte :12
  • Länge Außenmaß :263 mm
  • Breite Außenmaß :263 mm
  • Länge Einbaumaß :244 mm
  • Breite Einbaumaß :244 mm
  • Mindest-Einbautiefe :84 mm
  • Bodenpflege :trocken
  • Zulassungen :EN50085-2-2
  • Maximale Belastung :Prüfstempel Ø 13mm 1.7 kN,Prüfstempel Ø 130mm 5 kN
  • Werkstoff :Polyamid (PA)
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : VQ12127011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
