Bodensteckdose mit Metall-Klappdeckel silber, inkl. 2-fach Schuko-Steckdose BSR02D01
Entdecken Sie den Bodensteckdose von Hager, eine Installationsdose, Keystone Typ 01 2-f, inklusive 2-fach SCHUKO-Steckdose und Klappdeckel aus silberfarbenem Metall. Die perfekte Lösung für Ihre Installationsanforderungen in nass zu reinigenden Böden in Innenräumen gemäß DIN EN 50085-2-2. Mit Montageplatte zur Aufnahme von 2 Datenanschlussbuchsen und Kabelauslass am Deckel. Das ist Hager-Qualität, die zählt!
EAN
4012740028653
Marke
Hager
VPE
1 Stück
Preisgruppe
T080
Passende Tools
Preis
355,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Versorgungs-/Einbaueinheit 1 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
SER02
Schalungselement für Bodensteckdose R02 Höhe 155mm
33,20 € / Stück*
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungNein
Abmessungen
-
Einbautiefe86 mm
-
Einbaudurchmesser122 mm
-
Außendurchmesser150 mm
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AußenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungJa
Anleitung
-
BodenpflegeNass
Werkstoff
-
FarbeSilber
Abdeckung, Tür
-
Werkstoff DeckelZink
-
DeckelausführungKlappdeckel
Einsatzbedingungen
-
Maximale Belastung3 - 15 kN
Funktionen
-
Geeignet für UnterflurkanalNein
Texte
-
KabelauslassMit Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungseinführungen4
-
Anzahl der Steckdosen SCHUKO2
Ausstattung
-
Anzahl der einbaubaren Geräte2
-
Anzahl der Gerätebecher1
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK10
-
Schutzart IP im ungenutzten ZustandIP64
-
Einbaugröße (Unterflursyteme)R02
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

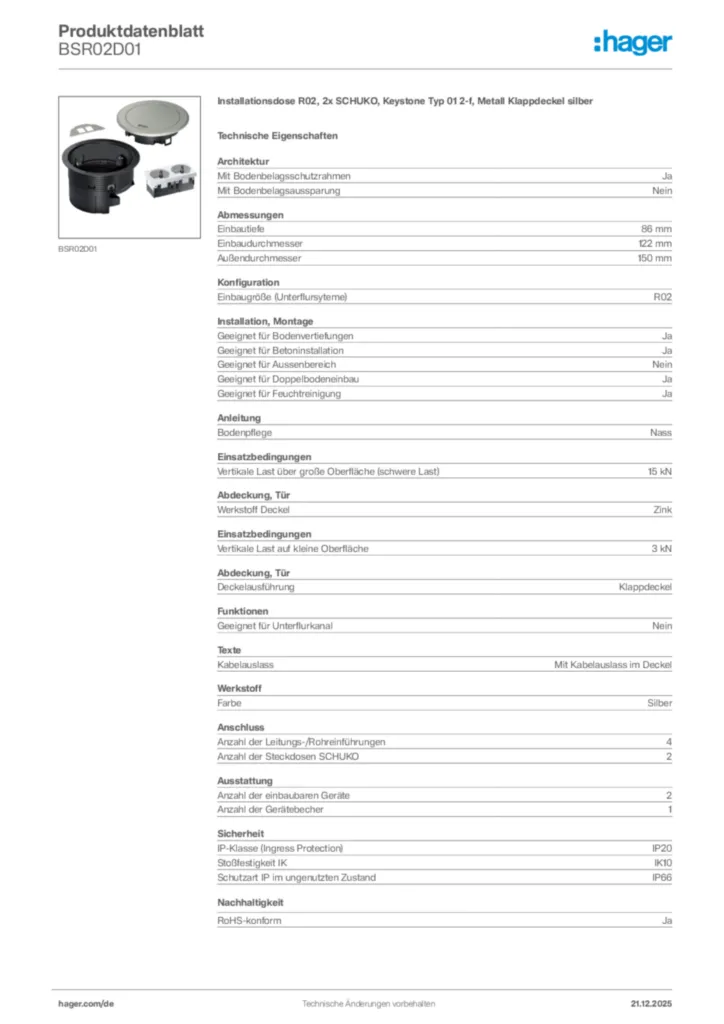

Produktbild BSR02D01
-
Montageanleitung
Montageanleitung für BSR02DXX-BSR02KXX-BSR02MXX - Small Outlet Bodo Steckdose (2021-07)
Montageanleitung International 2021-07-21
PDF10,02 MB -
Technische Broschüre
Bodensteckdosen
Viel Anschluss auf wenig Raum (22DE0029)
PDF11,89 MB
News - Markteinführungen Oktober 2021
(21DE0020)
PDF11,67 MB -
Katalog
Bodeninstallationssysteme
Katalogauszug April 2022 (22DE0008)
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kB
Floor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - electraplan.VE-EE
Stand: 01.04.2022
PDF7,40 MB -
DXF Dateien
BSR02D02
DXF Dateien International 2024-07-16
DXF69,82 kB -
STEP Dateien
STEP Dateien International 2024-07-31
STP909,71 kB -
Product Drawing
Product Drawing International 2024-02-27
PDF43,75 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BDE04057011Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
2
BDE04059005Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
3
BDE04087011Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
4
BDE04089005Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
5
BDQ08057011Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrauPreis94,70 €/ Stück *
Ausschreibungstext
Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Metall Klappdeckel silber
Bodensteckdose mit Metall Klappdeckel silber nach DIN EN 50085-1 und DIN EN 50085-2-2 inklusive Montageset, mit Teppichschutzrahmen inkl. einer 2-fach SCHUKO Steckdose und einer Montageplatte zur Aufnahme von 2 Datenanschlussbuchsen. Einsatz in nass zu reinigenden Böden in Innenräumen gemäß DIN EN 50085-2-2.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Nein
Einbautiefe: 86 mm
Einbaudurchmesser: 122 mm
Außendurchmesser: 150 mm
Einbaugröße (Unterflursyteme): R02
Geeignet für Hohlbodenmontage: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Außenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Nasspflege: Ja
Bodenpflege: Nass
Werkstoff Deckel: Zink
Maximale Belastung: 3 - 15 kN
Deckelausführung: Klappdeckel
Geeignet für Unterflurkanal: Nein
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Silber
Anzahl der Leitungseinführungen: 4
Anzahl der Steckdosen SCHUKO: 2
Anzahl der einbaubaren Geräte: 2
Anzahl der Gerätebecher: 1
Schutzart IP: IP20
Stoßfestigkeit IK: IK10
Schutzart IP im ungenutzten Zustand: IP64
Fabrikat : Hager oder gleichwertig
Artikel : BSR02D01
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bodensteckdose mit Metall Klappdeckel silber nach DIN EN 50085-1 und DIN EN 50085-2-2 inklusive Montageset, mit Teppichschutzrahmen inkl. einer 2-fach SCHUKO Steckdose und einer Montageplatte zur Aufnahme von 2 Datenanschlussbuchsen. Einsatz in nass zu reinigenden Böden in Innenräumen gemäß DIN EN 50085-2-2.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Nein
Einbautiefe: 86 mm
Einbaudurchmesser: 122 mm
Außendurchmesser: 150 mm
Einbaugröße (Unterflursyteme): R02
Geeignet für Hohlbodenmontage: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Außenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Nasspflege: Ja
Bodenpflege: Nass
Werkstoff Deckel: Zink
Maximale Belastung: 3 - 15 kN
Deckelausführung: Klappdeckel
Geeignet für Unterflurkanal: Nein
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Silber
Anzahl der Leitungseinführungen: 4
Anzahl der Steckdosen SCHUKO: 2
Anzahl der einbaubaren Geräte: 2
Anzahl der Gerätebecher: 1
Schutzart IP: IP20
Stoßfestigkeit IK: IK10
Schutzart IP im ungenutzten Zustand: IP64
Fabrikat : Hager oder gleichwertig
Artikel : BSR02D01
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
