Bodensteckdose mit Klappdeckel aus Kunststoff schwarz, 2-fach Schuko-Steckdose BSR02D03
Die Bodensteckdose ist eine Installationsdose, Keystone Typ 01 2-f, inklusive 2-fach SCHUKO-Steckdose mit Klappdeckel aus schwarzem Kunststoff. Mit Montageplatte zur Aufnahme von 2 Datenanschlussbuchsen und Kabelauslass am Deckel ist sie die perfekte Lösung für Ihre Installationsanforderungen für trocken zu reinigende Innenböden. Das ist Qualität von Hager, die überzeugt!
EAN
4012740028677
Marke
Hager
VPE
1 Stück
Preisgruppe
T080
Passende Tools
Preis
163,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Versorgungs-/Einbaueinheit 1 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungNein
Abmessungen
-
Einbautiefe86 mm
-
Einbaudurchmesser122 mm
-
Außendurchmesser150 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)R02
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AussenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
FarbeTiefschwarz
-
RAL Nummer9005
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
-
DeckelausführungKlappdeckel
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche0,5 kN
Funktionen
-
Geeignet für UnterflurkanalNein
Texte
-
KabelauslassMit Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
-
Anzahl der Steckdosen SCHUKO2
Ausstattung
-
Anzahl der einbaubaren Geräte2
-
Anzahl der Gerätebecher1
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK07
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BSR02D03
-

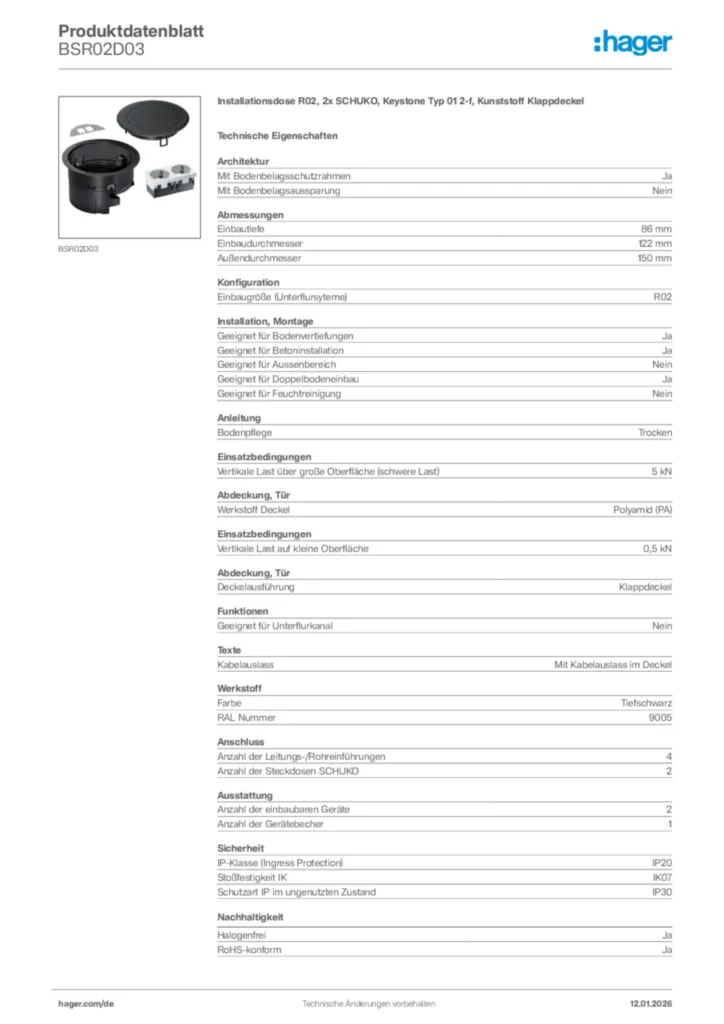

Produktdatenblatt
Hager Produktdatenblatt BSR02D03
Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Kunststoff Klappdeckel
PDF -
Montageanleitung
Montageanleitung für BSR02DXX-BSR02KXX-BSR02MXX - Small Outlet Bodo Steckdose (2021-07)
Montageanleitung International 2021-07-21
PDF10,02 MB -
Technische Broschüre
Bodensteckdosen
Viel Anschluss auf wenig Raum (22DE0029)
PDF11,89 MB
News - Markteinführungen Oktober 2021
(21DE0020)
PDF11,67 MB -
Produktinformation
Hart im Nehmen:
die neuen Bodensteckdosen von Hager (21DE0199)
PDF2,97 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
BSR02D03
DXF Dateien International 2024-07-16
DXF77,09 kB -
STEP Dateien
BSR02D03
STEP Dateien International 2024-07-16
STP876,60 kB -
Produkt Zeichnung
Product Drawing International 2024-02-27
PDF43,98 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 €/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 €/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 €/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 €/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 €/ Stück *
Ausschreibungstext
Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Kunststoff Klappdeckel
Bodensteckdose Kunststoff Klappdeckel schwarz nach DIN EN 50085-1 und DIN EN 50085-2-2 inklusive Montageset, mit Teppichschutzrahmen inkl. einer 2-fach SCHUKO Steckdose und einer Montageplatte zur Aufnahme von 2 Datenanschlussbuchsen. Einsatz in trocken zu pflegenden Böden.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Nein
Einbautiefe: 86 mm
Einbaudurchmesser: 122 mm
Außendurchmesser: 150 mm
Einbaugröße (Unterflursyteme): R02
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 0,5 kN
Deckelausführung: Klappdeckel
Geeignet für Unterflurkanal: Nein
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Tiefschwarz
RAL Nummer: 9005
Anzahl der Leitungseinführungen: 4
Anzahl der Steckdosen SCHUKO: 2
Anzahl der einbaubaren Geräte: 2
Anzahl der Gerätebecher: 1
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK07
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BSR02D03
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bodensteckdose Kunststoff Klappdeckel schwarz nach DIN EN 50085-1 und DIN EN 50085-2-2 inklusive Montageset, mit Teppichschutzrahmen inkl. einer 2-fach SCHUKO Steckdose und einer Montageplatte zur Aufnahme von 2 Datenanschlussbuchsen. Einsatz in trocken zu pflegenden Böden.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Nein
Einbautiefe: 86 mm
Einbaudurchmesser: 122 mm
Außendurchmesser: 150 mm
Einbaugröße (Unterflursyteme): R02
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 0,5 kN
Deckelausführung: Klappdeckel
Geeignet für Unterflurkanal: Nein
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Tiefschwarz
RAL Nummer: 9005
Anzahl der Leitungseinführungen: 4
Anzahl der Steckdosen SCHUKO: 2
Anzahl der einbaubaren Geräte: 2
Anzahl der Gerätebecher: 1
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK07
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BSR02D03
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
