EMPFEHLUNG
Hager

SL2005529016

Sockelleistenkanal-Oberteil PVC zu SL 20x55mm verkehrsweiß
Best-Nr.
SL2005529016
EAN-Nr.
4012740017534
VPE
36 m
Preisgruppe
T100
Preis
4,50 € / m *

Technische Merkmale

  • Farbe
    • verkehrsweiß
  • Kanalhöhe
    • 55 mm
  • Kanalbreite
    • 20 mm
  • RAL Farbnummer
    • 9016
  • OT-Breite
    • 20 mm
  • Länge
    • 2000 mm
  • Mit Schutzfolie
    • nein
  • Werkstoff
    • PVC
  • Zulassungen
    • CE
  • Halogenfrei
    • nein

Downloads

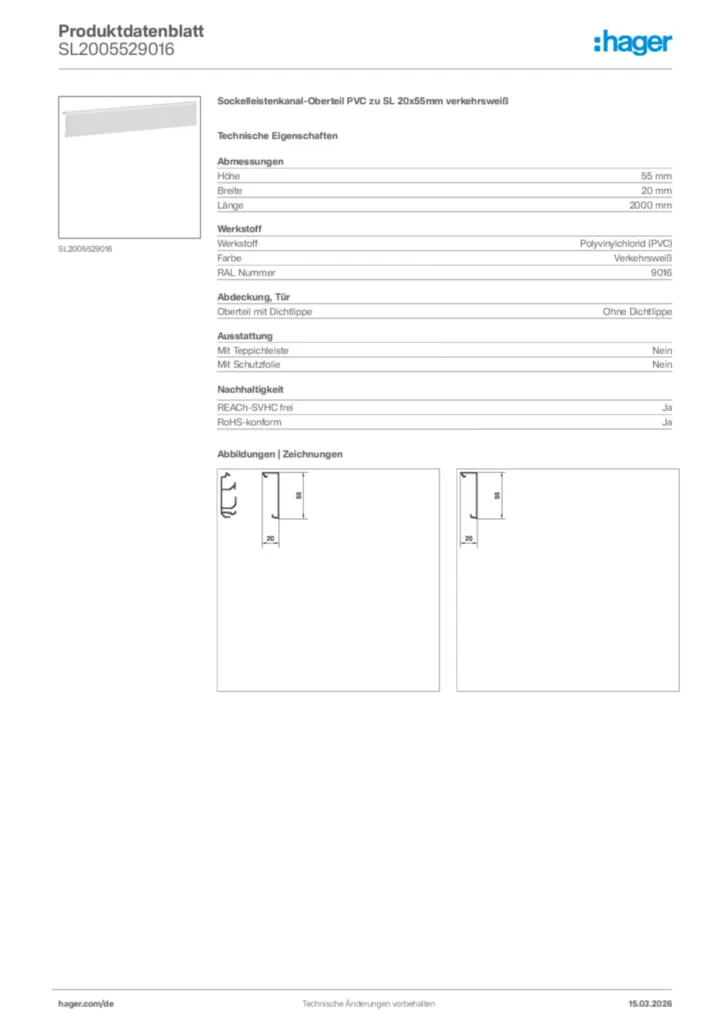

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für SL2005529016

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.SL

    Stand: 01.01.2020

    PDF
    841 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Produktlizenz

  • Produktlizenz_NF004_1078_SL

    PDF
    1 MB
Weitere Downloads

Systemtext

Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Sockelleistenkanal-Oberteil PVC zu SL 20x55mm verkehrsweiß
Kanaloberteil zum Elektro-Installationskanal-System Sockelleistenkanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal. Überdeckendes Oberteil-Profil zum Aufrasten auf das Unterteil.
  • Farbe :verkehrsweiß
  • Kanalhöhe :55 mm
  • Kanalbreite :20 mm
  • RAL Farbnummer :9016
  • OT-Breite :20 mm
  • Länge :2000 mm
  • Mit Schutzfolie :nein
  • Werkstoff :PVC
  • Zulassungen :CE
  • Halogenfrei :nein

Fabrikat : Hager oder gleichwertig
Artikel : SL2005529016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
