Hager

COL40110SET19016

Abdeckung der Verbindung Unterputz zu Sockelleiste 40x110x400mm verkehrsweiß
Best-Nr.
COL40110SET19016
EAN-Nr.
4012740017374
VPE
1 Stück
Preisgruppe
T100
Preis
51,80 € / Stück *

Technische Merkmale

  • Schutzart
    • IP40
  • Farbe
    • verkehrsweiß
  • RAL Farbnummer
    • 9016

Downloads

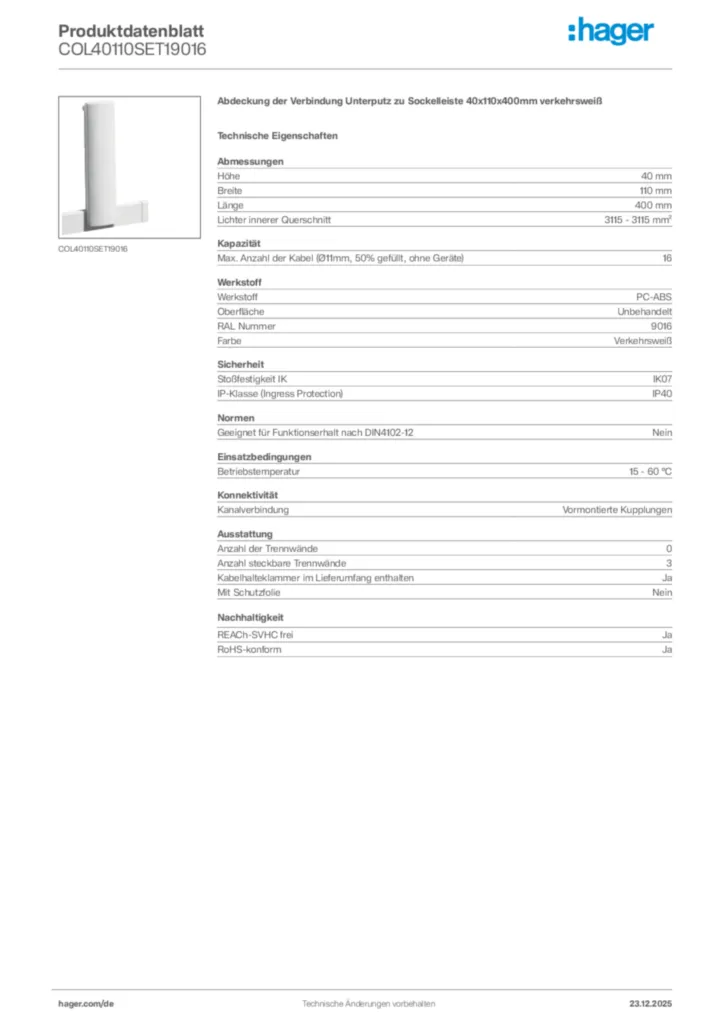

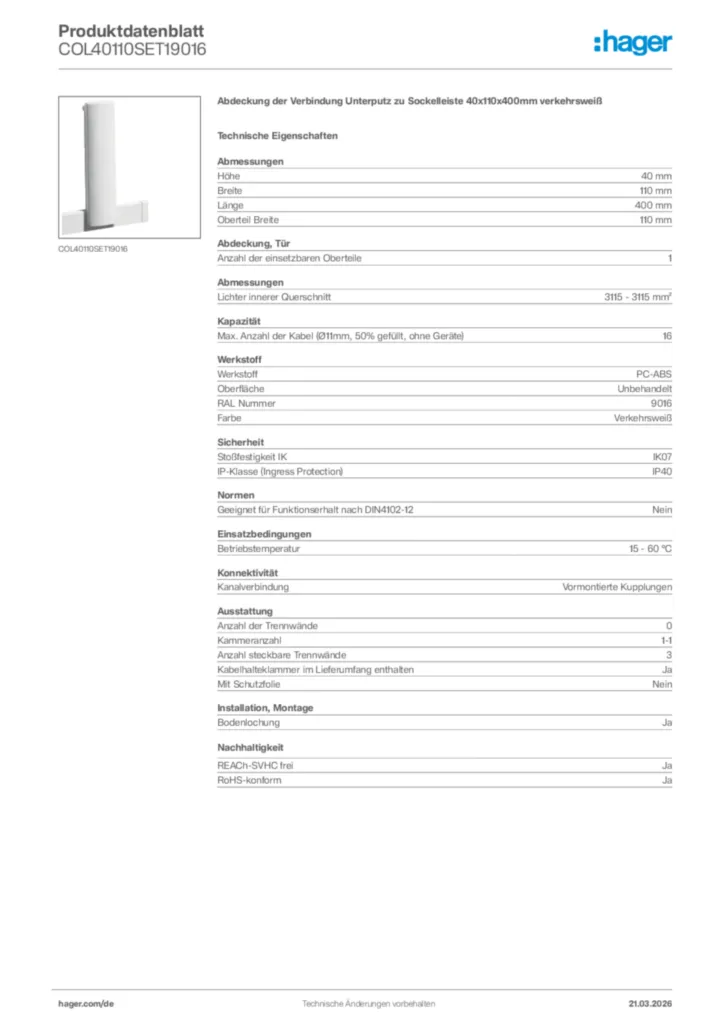

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für COL40110SET19016

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.SL

    Stand: 01.01.2020

    PDF
    841 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
Weitere Downloads

Systemtext

Sockelleistenkanalsystem SL mit LED-Beleuchtung
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, LED-Beleuchtung und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 80 mm mit zwei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Einteiliges Oberteil mit transparentem Bereich für LED-Schlauch zur Beleuchtung. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Beleuchtung: Transformator, LED-Schlauch und Bewegungsmelder.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger mit Trafo für LED-Schlauch und Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Abdeckung der Verbindung Unterputz zu Sockelleiste 40x110x400mm verkehrsweiß
Anbindung SL-Kanal an Steck- und Datendose oder als Abdeckung für Stab-Transformator bestehend aus Unterteil, Oberteil, Endplatte und Kupplungsstück.
  • Schutzart :IP40

Fabrikat : Hager oder gleichwertig
Artikel : COL40110SET19016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
