NH2-Zwillingslastschaltleiste 800A 3-polig M12 rostfrei LV8SDR800STP
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Verfügbarkeit und Preis auf Anfrage
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schraube 5 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Stromwandler 12 Produkte verfügbar -
Sammelschienenträger 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 12 Produkte verfügbar
Optionales Zubehör
-
LVZ0820
Befestigungsschrauben LV M8x20 für Sammelschienenanschluss, LV NH1-3
8,40 € / Stück* -
LVZSI
Innensechskantschrauben LV NH1-3 M12x30 mit aufgerolltem Federelement
7,50 € / Stück* -
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
10,10 € / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
10,30 € / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
15,10 € / Set*
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
15,80 € / Stück* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
75,90 € / Stück* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
18,30 € / Stück* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
90,60 € / Stück*
-
LVZAD
Anschlussraumabdeckung für Doppel-Schaltleisten bei LV NH1-3
70,60 € / Stück*
-
LVZW150
Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
68,60 € / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW500Stromwandler für LV NH1-3 500/5A 5VA Klasse 1
69,70 € / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
68,60 € / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
73,20 € / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
77,30 € / Stück* -
LVZW250K05KStromwandler für LVS NH1-3 250/5A 2, 5VA Klasse 0, 5 MessEG konform
174,70 € / Stück* -
LVZW300K05K
Stromwandler für LVS NH1-3 300/5A 2, 5VA Klasse 0, 5S MessEG konform
176,90 € / Stück* -
LVZW400K05K
Stromwandler für LVS NH1-3 400/5A 5VA Klasse 0, 5S MessEG konform
180,40 € / Stück* -
LVZW600K05K
Stromwandler für LVS NH1-3 600/5A 5VA Klasse 0, 5S MessEG konform
187,40 € / Stück* -
LVZW800K05K
Stromwandler für LVS NH1-3 800/5A 5VA Klasse 0, 5S MessEG konform
198,30 € / Stück*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
27,20 € / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
11,90 € / Stück*
-
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
85,90 € / Stück* -
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
7,50 € / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
89,50 € / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
79,30 € / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
89,70 € / Stück* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
2,95 € / Stück* -
LV8ZMBMessgerätehalter lang FV+ Gr. 1-3 , Höhe 120mm, als Blindelement
27,00 € / Stück* -
LV8ZMKMessgerätehalter für FV+ Gr. 1-3, 120mm lang mit Ausschnitt 72x72mm
31,10 € / Stück* -
LV8ZMKBMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
12,50 € / Stück* -
LV8ZMKDMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
33,80 € / Stück* -
LV8ZMKEMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
20,30 € / Stück* -
LV8ZMKKMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
8,60 € / Stück*
-
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
30,40 € / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
61,80 € / Stück* -
LV8ZAGAusgleichsblende lang FV+, Längenausgl. bis 100mm, Einbautiefe bis Front 150mm
24,70 € / Stück*
-
LVZKRSammelschienenklemme zu Reserveplatzabdeckung
48,80 € / Set*
-
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
14,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom800 A
-
Bedingter Bemessungskurzschlussstrom Icc80 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.480 kA
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V800 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V800 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V800 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2800 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2800 A
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094720 kA
Sicherung
-
SicherungsgrößeNH2
Konnektivität
-
AnschlussartSchraubanschluss
-
MontageartSchraubbefestigung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4600
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe740 mm
-
Tiefe206 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom112 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
-
Verlustleistung bei Volllast214 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)13 %
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SDR800STP
-

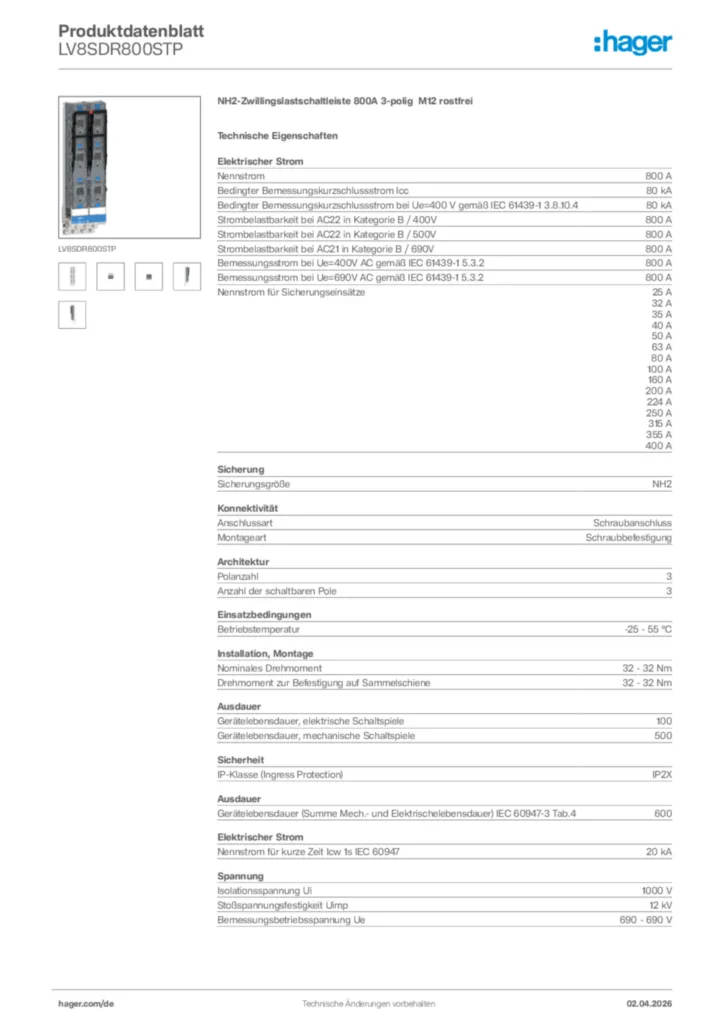

Produktdatenblatt
