NH2-Sicherungslasttrennschalter für Sammelschiene mit 40mm Abstand und einer Nennstromkapazität von 400A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614202520
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Sicherungslasttrennschalter LT NH2/40mm, 400A, Schraubanschluss M10, Abgang oben LT252
Preis
723,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 5 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ255Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
140,70 € / Stück* -
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
149,90 € / Stück* -
LZ256
Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
144,90 € / Stück* -
LZ258Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
153,70 € / Stück* -
LZ259Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
165,40 € / Stück*
-
LZ152
Prismenklemmensatz LT 3-polig für NH2-Trenner für Cu/Al-Leiter 120-240mm², 3 St.
107,20 € / Stück* -
LZ155Prismenklemmensatz LT für NH2 2x 70-120mm², 3-polig für Cu/Al-Leiter, Set=3 St.
226,70 € / Stück* -
LZ058Prismenklemmensatz LT 3-polig für NH2-Trenner für CU-Leiter 120-240mm² Set=3 St.
82,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN400 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094715,20 kA
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2400 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2400 A
-
Nennstrom bei 45 °C380 A
-
Nennstrom bei 55 °C340 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V400 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V400 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 500V400 A
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
-
Nennstrom bei 40 °C400 A
-
Nennstrom bei 70 °C280 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2400 A
-
Nennstrom bei 65 °C300 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4400 A
-
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4400 A
-
Nennstrom bei 60 °C320 A
-
Nennstrom bei 50 °C360 A
Sicherung
-
SicherungsgrößeNH2
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter70 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter70 - 300 mm²
-
Anschluss-/SteckertypM10 Anschluss
-
Typ der AusgangsverbindungSchraubanschluss
-
Anschlussart EingangSammelschiene
Konnektivität
-
AnschlussartSchraubanschluss
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene8 - 8 Nm
-
Montage aufSammelschienensystem
-
Einbau-/AnschlussortWaagerecht, Senkrecht
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Leistungsabgabe bei IN70 W
-
Leistungsabgabe bei Volllast172 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements34 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäß IEC 60947-14
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1400 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1590 A
Abmessungen
-
Höhe306 mm
-
Breite210 mm
-
Tiefe130 mm
-
Abstand Sammelschienen40 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Normen
-
Brennbarkeitsklasse nach UL 94V0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT252
-

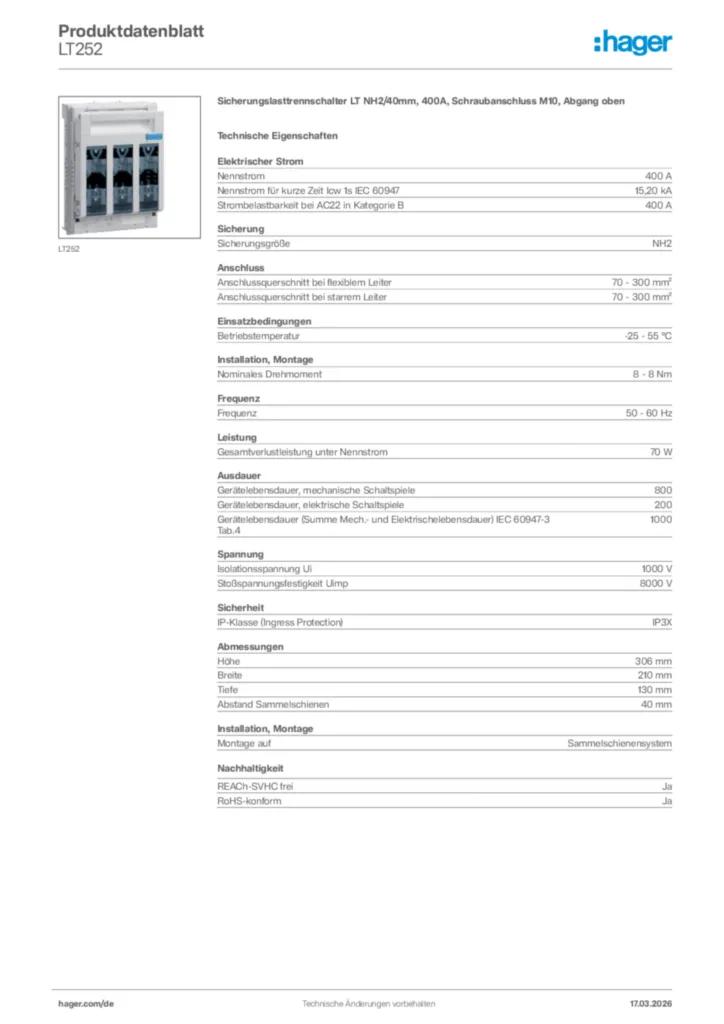

Produktdatenblatt
Hager Produktdatenblatt LT252
Sicherungslasttrennschalter LT NH2/40mm, 400A, Schraubanschluss M10, Abgang oben
PDF -
Montageanleitung
NH Sicherungslasttrennschalter_DE-EN-FR-IT_NH1-3-2010-03
Montageanleitung International 2026-10-14
PDF1,47 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Konformitätserklärung en-US 2026-07-15
PDF257,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LT050Sicherungslasttrennschalter LT NH00 160A, Rahmenklemme 95mm², HutschienePreis148,60 €/ Stück * -
2
LT0054Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang untenPreis176,20 €/ Stück * -
3
LT0056Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang untenPreis205,40 €/ Stück * -
4
LT0050Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²Preis118,80 €/ Stück * -
5
LT051Sicherungslasttrennschalter LT NH00 160A Hutschiene Zugang 95mm² Abgang 3x16 mm²Preis178,10 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH2/40mm, 400A, Schraubanschluss M10, Abgang oben
NH2-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 40mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 40mm, Abgang oben, ohne zusätzliche Blende.
Nennstrom: 400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 400 A
Sicherungsgröße: NH2
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 8 - 8 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 70 W
Gerätelebensdauer, mechanische Schaltspiele: 800
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 130 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT252
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH2-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 40mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 40mm, Abgang oben, ohne zusätzliche Blende.
Nennstrom: 400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 400 A
Sicherungsgröße: NH2
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 8 - 8 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 70 W
Gerätelebensdauer, mechanische Schaltspiele: 800
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 130 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT252
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
