Sicherungslasttrennschalter / NH Lasttrennschalter, 3-polig NH00 3x160A SS 60mm LT056

Name: LT056
Brand: Hager
SKU: 39050-6000
Price: 231.4 EUR

Der NH00 Sicherungslasttrenner 3x160A SS 60mm mit Rahmenklemme ermöglicht eine sichere Trennung im Stromkreis. Spezifikationen: 3-polig, Nennstrom 160A, Schienenabstand 60mm. Ideal für Industrieanwendungen, bietet robuste Bauweise und zuverlässige Leistung gemäß VDE-Normen. Einfache Montage und Wartung durch Rahmenklemme.

EAN

3250614200564

Marke

Hager

VPE

1 Stück

Preisgruppe

H604

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

231,40 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 2 Produkte verfügbar
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar
Kabelklemmenanschluss 1 Produkte verfügbar

Passend zu 6 Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

5 kA
Strombelastbarkeit bei AC22 in Kategorie B

160 A

Sicherungsgröße

NH00

Anschlussquerschnitt bei flexiblem Leiter

2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter

2.5 - 95 mm²

Betriebstemperatur

-25 - 55 °C

Nominales Drehmoment

4,50 - 4,50 Nm
Montage auf

Sammelschienensystem

Frequenz

50 - 60 Hz

Gesamtverlustleistung unter Nennstrom

14 W

Gerätelebensdauer, mechanische Schaltspiele

1400
Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1600

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V

IP-Klasse (Ingress Protection)

IP3X

Höhe

206 mm
Breite

106 mm
Tiefe

104 mm
Abstand Sammelschienen

60 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration LT056

PDF

Hager RoHS Report LT056

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LT056

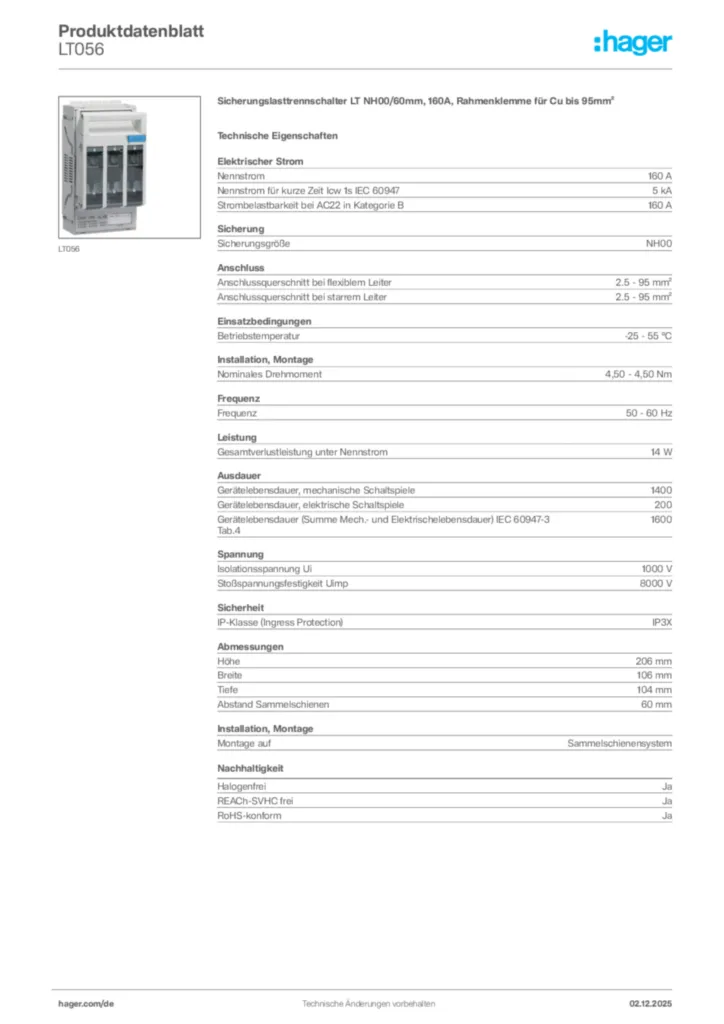

Produktdatenblatt

Hager Produktdatenblatt LT056

Sicherungslasttrennschalter LT NH00/60mm, 160A, Rahmenklemme für Cu bis 95mm²

PDF
Montageanleitung

Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01

PDF

1,08 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2023-08-03

PDF

78,40 kB

EU Declaration of Conformity

Konformitätserklärung en-GB, de-DE 2023-09-14

PDF

699,30 kB

Mehr Downloads

Ausschreibungstext

Sicherungslasttrennschalter LT NH00/60mm, 160A, Rahmenklemme für Cu bis 95mm²

NH00-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.

Nennstrom: 160 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 14 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 104 mm

Fabrikat : Hager oder gleichwertig
Artikel : LT056
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
