Der Hager univers N Sammelschienenbaustein (300x250mm) für 2 Trenner NH00 auf einem 60mm Sammelschienensystem eignet sich optimal für den Aufbau von Niederspannungsverteilungen bis 1600 Ampere. Mit einer Bemessungsspannung von 3AC 690 Volt /50 Hertz und verstärkten, plombierbaren Berührungsschutzabdeckungen bietet dieser Baustein hohe Sicherheit und Zuverlässigkeit. Er entspricht den Normen DIN EN 61 439 -1, -2, -3 und DIN 43 870. VDE-Zeichengenehmigung liegt vor.
EAN
3250616151185
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Baustein, univers N, 300x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm UE21E2B
Preis
171,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 2 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
NH-Lasttrennschalter 4 Produkte verfügbar
Optionales Zubehör
-
UZ01T1
Abschottung, universN, waagerecht, 1 feldig
13,30 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,10 € / Stück*
-
UZ01Z6
Blindabdeckung, universN, für Trenner NH000/00, sperrbar
10,10 € / Stück*
-
LT056Sicherungslasttrennschalter LT NH00/60mm, 160A, Rahmenklemme für Cu bis 95mm²
231,40 € / Stück* -
LT057Sicherungslasttrennschalter LT NH00/60mm 160A, Prismenklemme für Cu/Al bis 70mm²
247,10 € / Stück* -
LT0056
Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang unten
198,30 € / Stück* -
LT0057Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben
198,30 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite250 mm
-
Tiefe125 mm
-
Abstand Sammelschienen60 mm
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
Konfiguration
-
Ist vormontiertJa
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl4
Elektrischer Strom
-
Nennstrom630 A
Kompatibilität
-
univers N-KompatibilitätBaustein
Sicherung
-
SicherungsgrößeNH00
Lieferumfang
-
Mit DeckelJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE21E2B
-

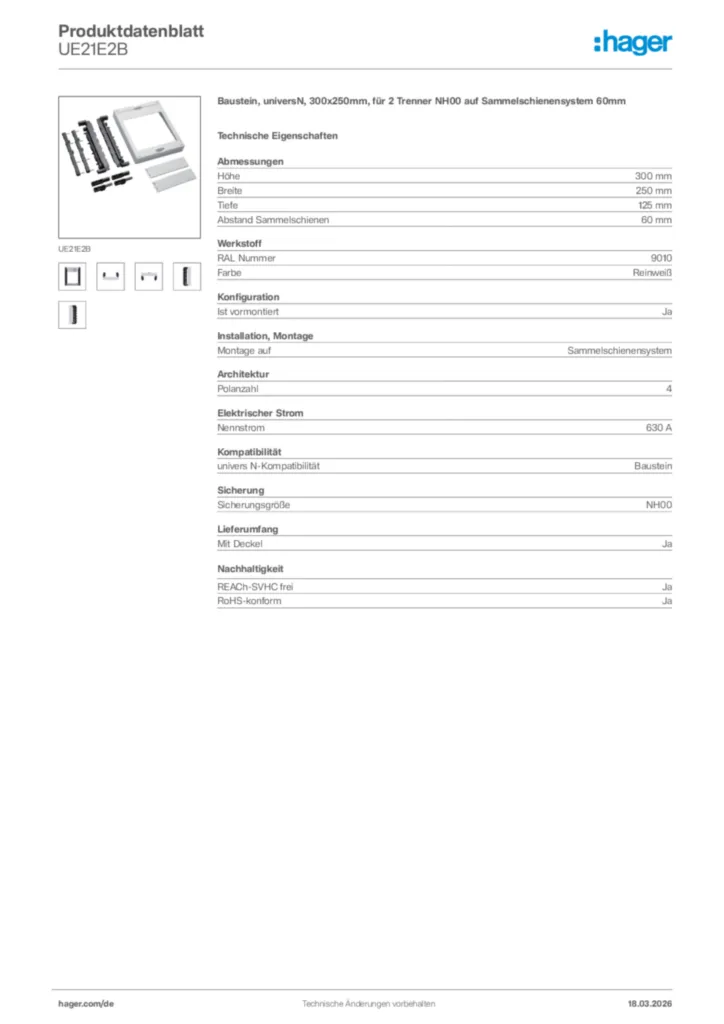

Produktdatenblatt
Hager Produktdatenblatt UE21E2B
Baustein, universN, 300x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
PDF -
Bedienungsanleitung
Montageanleitung für FP63xx, UE2xx, UE3xx, UY2xx, UY31xx - Wandlerschrank, universN/Baustein univers (Stand: 05.2015)
Bedienungsanleitung International 2015-06-17
PDF927,69 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-11-20
PDF685,84 kB
Konformitätserklärung en-GB 2025-11-20
PDF716,02 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
US52A4Berührungsschutzabdeckung universN 750x500mm geschlossenPreis144,98 €/ Stück * -
2
US21A1Berührungsschutzabdeckung universN 300x250mm geschlossenPreis39,90 €/ Stück * -
3
S35VAbdeckstreifen, univers Z, 1000 mm, ohne MarkierungPreis34,40 €/ Stück * -
4
US22A1Berührungsschutzabdeckung universN 300x500mm geschlossenPreis50,40 €/ Stück * -
5
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossenPreis69,00 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
Ist vormontiert: Ja
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH00
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE21E2B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
Ist vormontiert: Ja
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH00
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE21E2B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
