NH000-Sicherungslasttrennschalter für 100 Ampere, 3-polig, geeignet für Sammelschienenmontage mit 60mm Abstand. Konform mit DIN EN 60947-3 (VDE 0660-107) und DIN 43620/1 für NH-Sicherungseinsätze. Ausgestattet mit Rahmenklemme für bis zu 50mm², berührungssicherem Griff mit Plombiermöglichkeit und verschiebbarem Klarsichtfenster zur Spannungsprüfung. Ermöglicht allpoliges Schalten mit Abgang oben.

EAN

3250614200625

Marke

Hager

VPE

1 Stück

Preisgruppe

H604

NH-Sicherungslasttrennschalter und Zubehör

Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben LT0057

Name: LT0057
Brand: Hager
SKU: 39011-6000
Price: 212.8 EUR

Preis

212,80 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar

Passend zu 6 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

100 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

3,5 kA
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

100 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2

100 A
Nennstrom bei 45 °C

95 A
Nennstrom bei 55 °C

85 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

100 A
Strombelastbarkeit bei AC22 in Kategorie B / 500V

100 A
Strombelastbarkeit bei AC21 in Kategorie B / 690V

100 A
Nennstrom für Sicherungseinsätze

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Bemessungsstrom bei Ue=220V DC gemäß IEC 61439-1 5.3.2

100 A
Nennstrom bei 40 °C

100 A
Nennstrom bei 70 °C

70 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2

100 A
Nennstrom bei 65 °C

75 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4

100 A
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4

100 A
Nennstrom bei 60 °C

80 A
Nennstrom bei 50 °C

90 A

Sicherungsgröße

NH000

Anschlussquerschnitt bei flexiblem Leiter

2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter

2.5 - 50 mm²
Anschluss-/Steckertyp

Rahmenklemme
Typ der Ausgangsverbindung

Rahmenklemme
Anschlussart Eingang

Sammelschiene

Anschlussart

Rahmenklemme

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Nominales Drehmoment

4,5 - 4,5 Nm
Drehmoment zur Befestigung auf Sammelschiene

4,5 - 4,5 Nm
Montage auf

Sammelschienensystem
Einbau-/Anschlussort

Waagerecht, Senkrecht

Frequenz

50 - 60 Hz

Leistungsabgabe bei IN

14 W
Leistungsabgabe bei Volllast

31 W
Leistungsabgabe des im Gerät installierten Sicherungselements

7,50 W

Gerätelebensdauer, mechanische Schaltspiele

1700
Gerätelebensdauer, elektrische Schaltspiele

300
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

2000

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäß IEC 60947-1

4

IP-Klasse (Ingress Protection)

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

100 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

160 A

Höhe

214 mm
Breite

53 mm
Tiefe

106 mm
Einbautiefe Gehäuse

106 mm
Abstand Sammelschienen

60 mm
Breite/Dicke Sammelschiene

12 - 12 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Kabeleinführungsposition

Oben

Brennbarkeitsklasse nach UL 94

V0

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - Fuse switch disconnector LT size 000/60mm 100A, box clamp,

PDF

438,40 kB

REACH declaration LT0057

PDF

RoHS Report LT0057

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LT0057

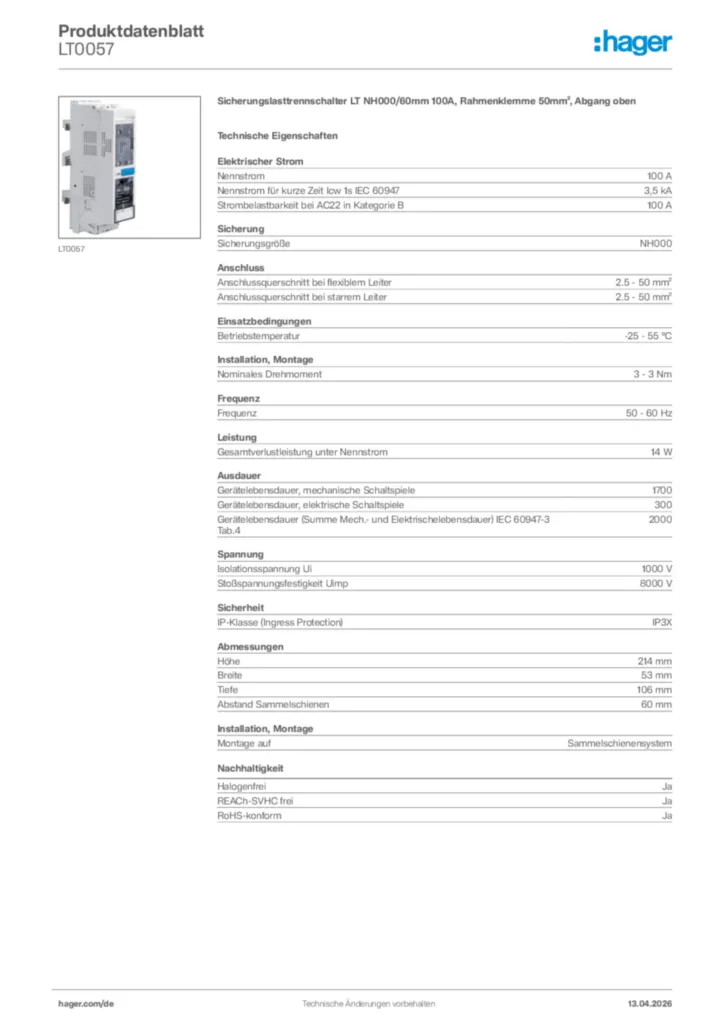

Produktdatenblatt

Hager Produktdatenblatt LT0057

Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben

PDF
Montageanleitung

Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (DE, Stand: 06.2011)

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08

PDF

319,06 kB

Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (EN, Stand: 06.2011)

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08

PDF

319,06 kB

Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (FR, Stand: 06.2011)

Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08

PDF

319,06 kB
Konformitätserklärung

Konformitätserklärung en-US 2026-07-15

PDF

257,93 kB

Mehr Downloads

Ausschreibungstext

Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben

NH000-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben, ohne zusätzliche Blende.

Nennstrom: 100 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 3,5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 100 A
Sicherungsgröße: NH000
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 50 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 3 - 3 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 14 W
Gerätelebensdauer, mechanische Schaltspiele: 1700
Gerätelebensdauer, elektrische Schaltspiele: 300
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 2000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 106 mm

Fabrikat : Hager oder gleichwertig
Artikel : LT0057
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
