Sicherungslasttrennschalter / Lasttrennschalter, 3-polig NH00 3x160A Hutschiene LT050
NH00-Sicherungslasttrenner für Hutschiene bietet eine Nennstromkapazität von 3x160A. Ausgestattet mit Zu- und Abgangsrahmenklemmen ermöglicht er eine sichere und effiziente Trennung im Fehlerfall. Ideal für den Einsatz in Verteilersystemen, unterstützt er die Wartung und Inspektion durch einfache Handhabung und schnelle Abschaltung.
EAN
3250614200502
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
141,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 1 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Kabelklemmenanschluss 2 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar
Vervollständigen Sie Ihr System

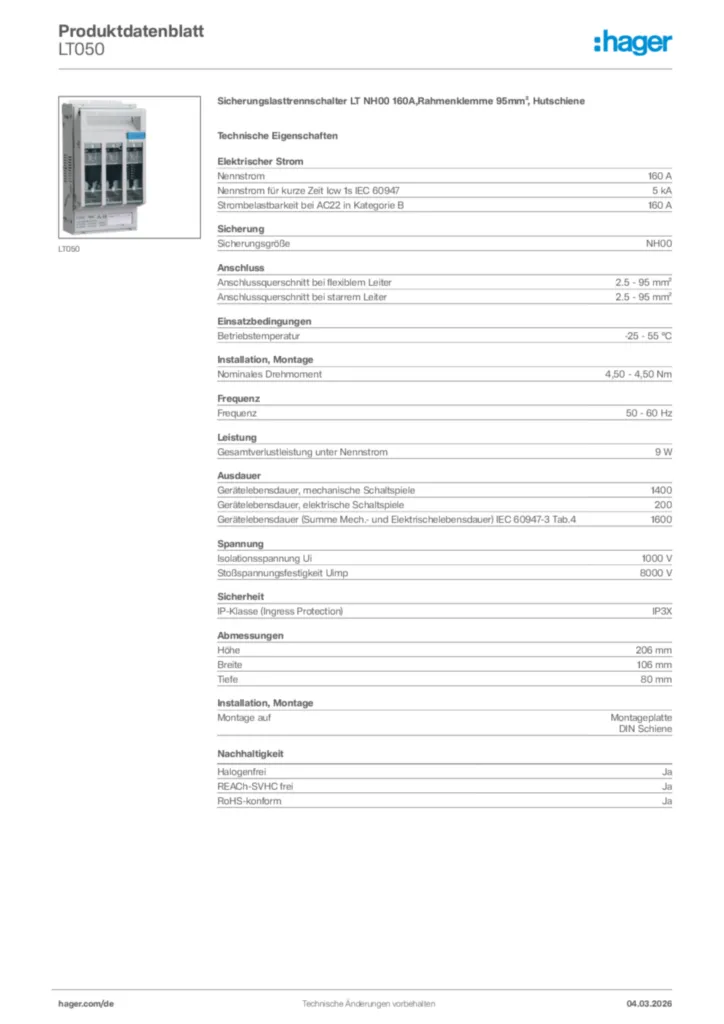

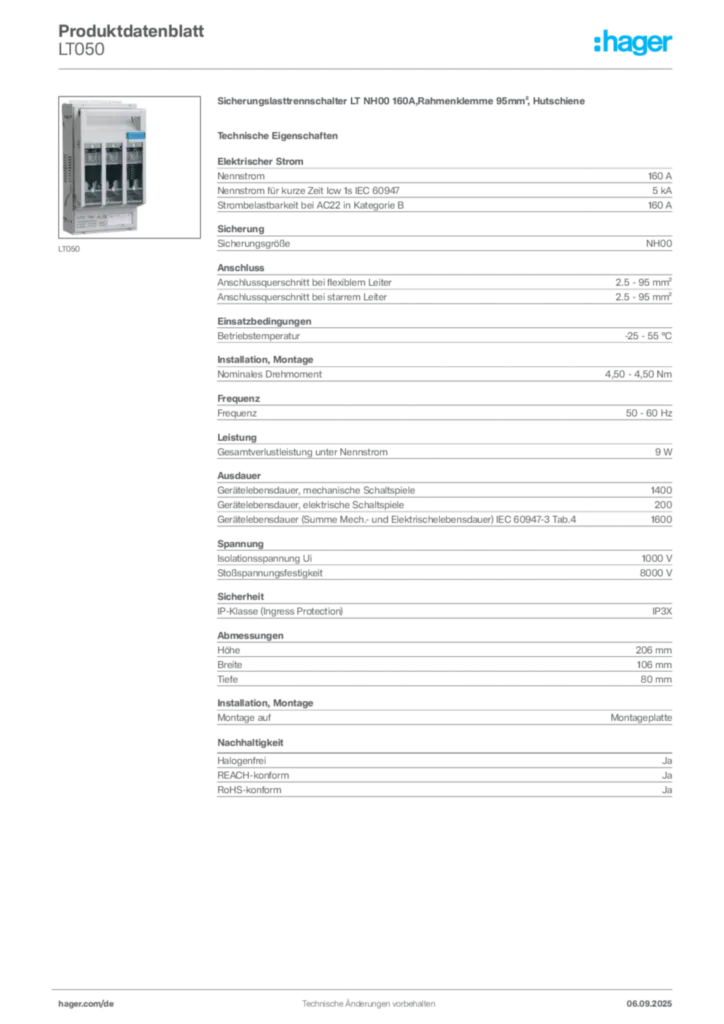

Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
-
Strombelastbarkeit bei AC22 in Kategorie B160 A
Sicherung
-
SicherungsgrößeNH00
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 95 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufDIN Schiene
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom9 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit8000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe206 mm
-
Breite106 mm
-
Tiefe80 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT050
-
Montageanleitung
Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01
PDF1,08 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Sicherungsmaterial
Stand: 01.04.2022
PDF10,89 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-03
PDF78,40 kB
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LT0050Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²Preis113,00 €/ Stück * -
2
LT0054Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang unten167,60 €/ Stück * -
3
LT0056Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang unten195,40 €/ Stück * -
4
LT0057Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang oben195,40 €/ Stück * -
5
LT051Sicherungslasttrennschalter LT NH00 160A Hutschiene Zugang 95mm² Abgang 3x16 mm²169,40 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH00 160A,Rahmenklemme 95mm², Hutschiene
NH00-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 160 A
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 6 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 9 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
Schutzart IP: IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT050
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 160 A
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 6 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 9 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
Schutzart IP: IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT050
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
