Baustein, universN, 300x500mm, für 1 Trenner NH00 und 2x17 PLE auf Hutschienen UD22H1B
EAN
3250616142169
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Passende Tools
Preis
147,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
NH-Lasttrennschalter 2 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite500 mm
-
Tiefe110 mm
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
Konfiguration
-
Ist vormontiertJa
Installation, Montage
-
Montage aufDIN Schiene
Elektrischer Strom
-
Nennstrom160 A
Kompatibilität
-
univers N-KompatibilitätBaustein
Sicherung
-
SicherungsgrößeNH00
Lieferumfang
-
Mit DeckelJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UD22H1B
-

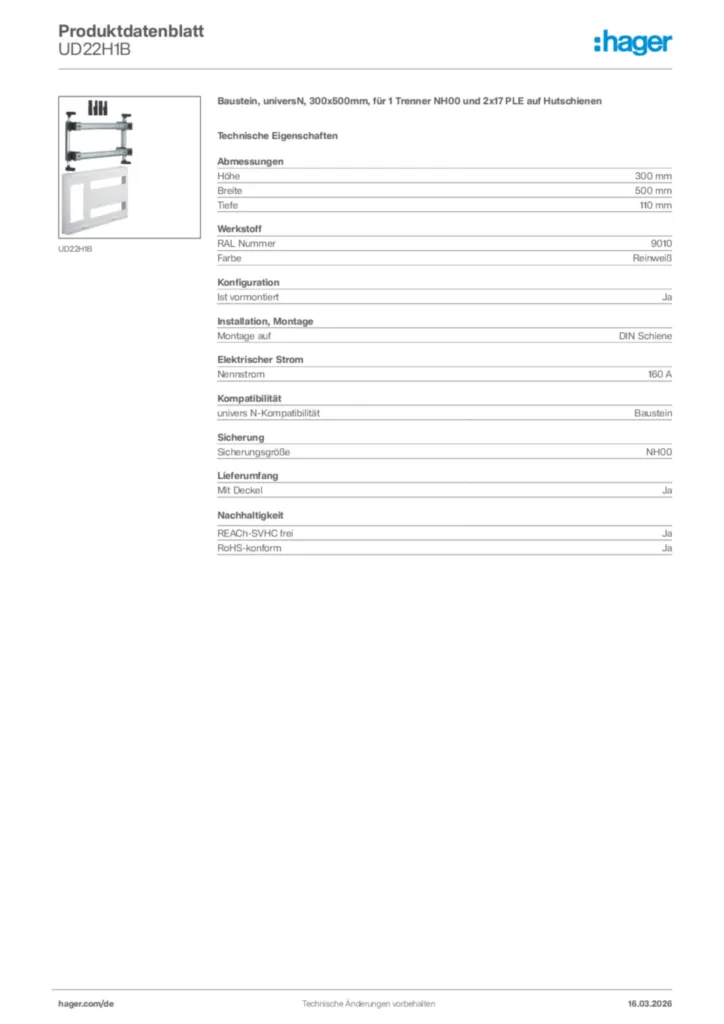

Produktdatenblatt
Hager Produktdatenblatt UD22H1B
Baustein, universN, 300x500mm, für 1 Trenner NH00 und 2x17 PLE auf Hutschienen
PDF -
Montageanleitung
Montageanleitung für UD21D2B, UD22D4B - Baustein, universN, 300x250 mm (Stand: 08.2011)
Montageanleitung International 2011-09-01
PDF1,04 MB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,20 €/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,60 €/ Stück * -
3
UK42T1Baustein, universN, 600x500mm, für Lasttrennschalter 630APreis318,30 €/ Stück * -
4
UK21S1Baustein, universN, 300x250mm, für Lasttrennschalter 250/400APreis173,50 €/ Stück * -
5
UK21R1Baustein, universN, 300x250mm, für Lasttrennschalter 160APreis154,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x500mm, für 1 Trenner NH00 und 2x17 PLE auf Hutschienen
Baustein für Sonderanwendung zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439 -1/-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 500 mm
Tiefe: 110 mm
RAL Nummer: 9010
Farbe: Reinweiß
Ist vormontiert: Ja
Montage auf: DIN Schiene
Nennstrom: 160 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH00
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UD22H1B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Baustein für Sonderanwendung zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439 -1/-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 500 mm
Tiefe: 110 mm
RAL Nummer: 9010
Farbe: Reinweiß
Ist vormontiert: Ja
Montage auf: DIN Schiene
Nennstrom: 160 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH00
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UD22H1B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
