NH000-Sicherungslasttrennschalter mit Rahmenklemme für bis zu 50mm² und einer Nennstromkapazität von 100A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614200595
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm² LT0050
Preis
114,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Optionales Zubehör
-
LNH0063M
NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
6,20 € / Stück* -
LNH0080MNH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
6,20 € / Stück* -
LNH0100MNH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
6,20 € / Stück*
Passend zu
-
UD22H1BBaustein, universN, 300x500mm, für 1 Trenner NH00 und 2x17 PLE auf Hutschienen
147,80 € / Stück* -
UD21D2BBaustein, universN, 300x250mm, für 2 Trenner NH00 (4 NH000) auf Hutschienen
99,10 € / Stück* -
UD22D4BBaustein, universN, 300x500mm, für 4 Trenner NH00 (8 NH000) auf Hutschienen
137,00 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609471,20 kA
-
Strombelastbarkeit bei AC22 in Kategorie B100 A
Sicherung
-
SicherungsgrößeNH000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 50 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 50 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufMontageplatte, DIN Schiene
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom10 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele1700
-
Gerätelebensdauer, elektrische Schaltspiele300
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.42000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp6000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe216 mm
-
Breite53 mm
-
Tiefe80 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT0050
-

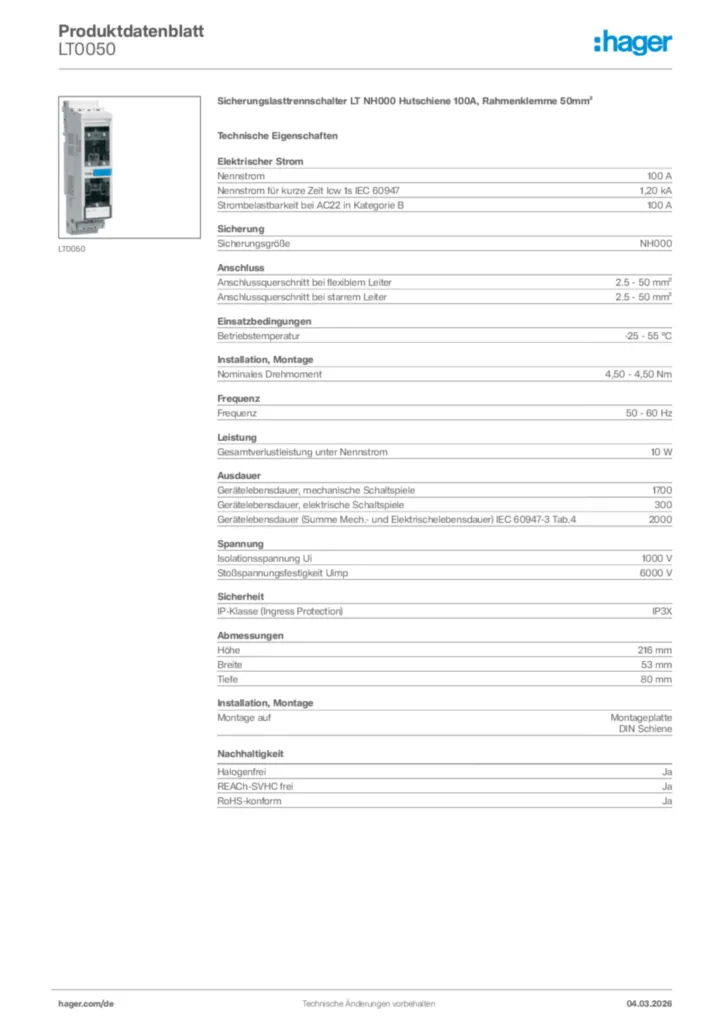

Produktdatenblatt
Hager Produktdatenblatt LT0050
Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²
PDF -
Montageanleitung
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (DE, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (EN, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (FR, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LT150Sicherungslasttrennschalter LT NH1 250A für Montageplatte, Schraubanschluss M10Preis383,60 €/ Stück * -
2
LT056Sicherungslasttrennschalter LT NH00/60mm, 160A, Rahmenklemme für Cu bis 95mm²Preis231,40 €/ Stück * -
3
LT250Sicherungslasttrennschalter LT NH2 400A für Montageplatte, Schraubanschluss M10Preis533,60 €/ Stück * -
4
LT053Sicherungslasttrennschalter LT NH00/40mm, 160A, Schraubanschluss M8Preis188,60 €/ Stück * -
5
LT057Sicherungslasttrennschalter LT NH00/60mm 160A, Prismenklemme für Cu/Al bis 70mm²Preis247,10 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²
NH000-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 100 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 1,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 100 A
Sicherungsgröße: NH000
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 50 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 10 W
Gerätelebensdauer, mechanische Schaltspiele: 1700
Gerätelebensdauer, elektrische Schaltspiele: 300
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 2000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT0050
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH000-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 100 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 1,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 100 A
Sicherungsgröße: NH000
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 50 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 10 W
Gerätelebensdauer, mechanische Schaltspiele: 1700
Gerätelebensdauer, elektrische Schaltspiele: 300
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 2000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT0050
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
