Sicherungslasttrennschalter LT NH00 160A, Prismenklemme 70mm² Cu/Al, Hutschiene LT058
NH00-Sicherungslasttrennschalter für Hutschiene mit einer Nennstromkapazität von 160A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614200588
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Passende Tools
Preis
162,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Kabelklemmenanschluss 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
-
Strombelastbarkeit bei AC22 in Kategorie B160 A
Sicherung
-
SicherungsgrößeNH00
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 70 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom9 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe206 mm
-
Breite106 mm
-
Tiefe80 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT058
-

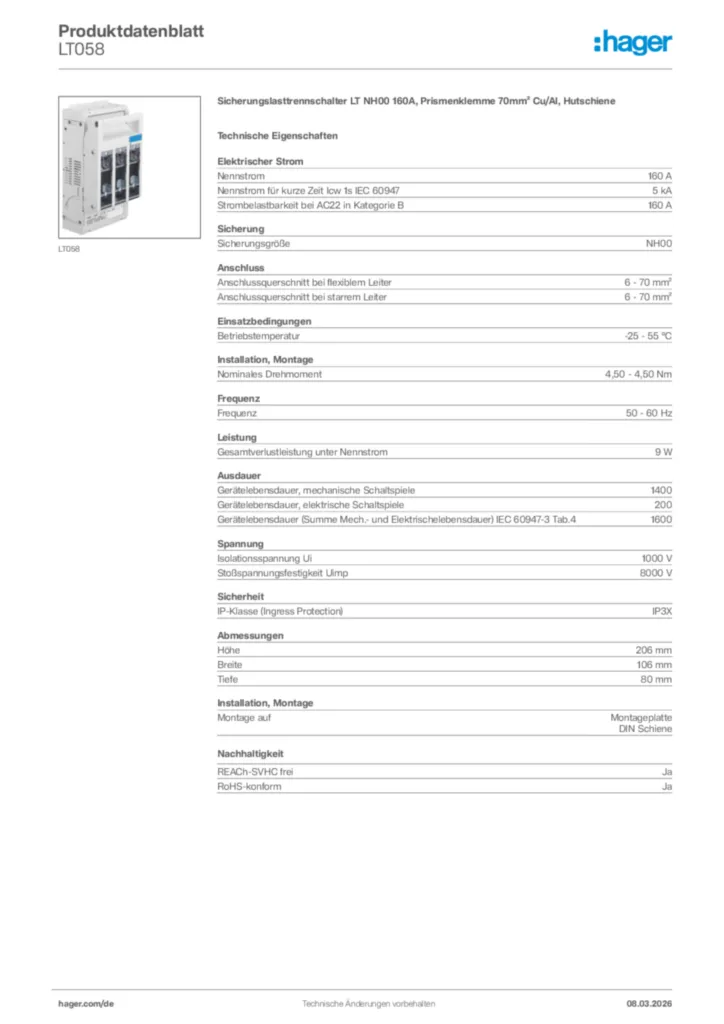

Produktdatenblatt
Hager Produktdatenblatt LT058
Sicherungslasttrennschalter LT NH00 160A, Prismenklemme 70mm² Cu/Al, Hutschiene
PDF -
Montageanleitung
Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01
PDF1,08 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LZ160Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.Preis33,40 €/ Stück * -
2
LZ053Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und SchließerPreis31,00 €/ Stück *
-
3
LZ008Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am TrennerPreis16,00 €/ Stück * -
4
LT152Sicherungslasttrennschalter LT NH1/40mm, 250A, Schraubanschluss M10Preis502,40 €/ Stück * -
5
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1Preis144,70 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH00 160A, Prismenklemme 70mm² Cu/Al, Hutschiene
NH00-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 160 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 70 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 9 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT058
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 160 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 70 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 9 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT058
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
