Baustein, univers N, 300x250 mm, für Lasttrennschalter 250/400A UK21S1
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Höhe300 mm
-
Breite250 mm
-
Tiefe110 mm
-
Mit DeckelJa
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

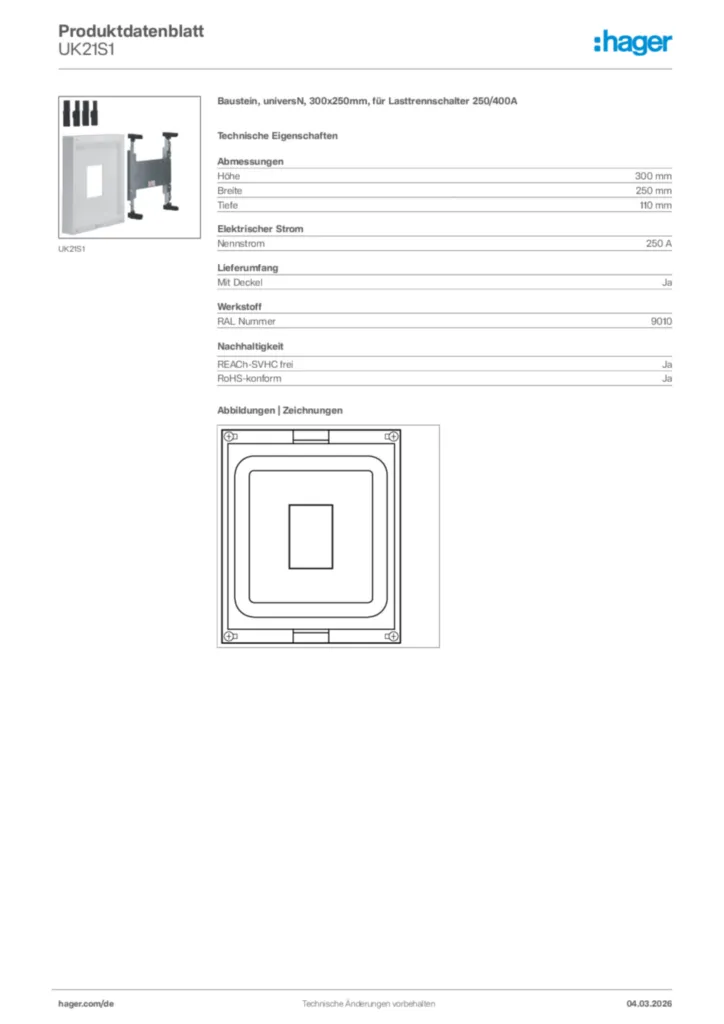

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UK21S1
-
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MBunivers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Katalog
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteiler-Innenausbausystem
Stand: 01.04.2022
PDF3,15 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URLPlanungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URLZählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-11
PDF675,44 kBDeclaration
Konformitätserklärung International 2022-11-14
PDF676,06 kBDeclaration
Konformitätserklärung International 2023-03-30
PDF530,77 kBDeclaration
Konformitätserklärung International 2023-04-25
PDF724,19 kBDeclaration
Konformitätserklärung International 2023-04-25
PDF691,27 kB
Ausschreibungstext
univers N Leistungs-Lasttrennschalter Baustein zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 110 mm
Mit Deckel: Ja
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UK21S1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
