Sicherungslasttrennschalter / NH Lasttrennschalter NH000 3-polig 3x100A SS 60mm LT0056
Der NH-Lasttrennschalter NH000 3x100A SS 60mm ermöglicht eine sichere Trennung von Stromkreisen und bietet eine Nennstromkapazität von 100A je Pol. Mit einer Einbaubreite von 60mm ist der Lasttrenner für den Einsatz in Verteilungsanlagen konzipiert. Besonders geeignet für Industrieanwendungen, zeichnet er sich durch hohe Zuverlässigkeit und robuste Bauweise aus.
EAN
3250614200618
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Passende Tools
Preis
198,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 6 Produkte verfügbar
Optionales Zubehör
-
LNH0063M
NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
6,20 € / Stück* -
LNH0080MNH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
6,20 € / Stück* -
LNH0100MNH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
6,20 € / Stück*
Passend zu
-
UE22E4BBaustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 60mm
192,70 € / Stück* -
UE21E2BBaustein, universN, 300x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
171,40 € / Stück* -
UE31E2BBaustein, universN, 450x250mm, für 2 Trenner NH00 auf Sammelschienensystem 60mm
190,10 € / Stück* -
UE31E1BBaustein, universN, 450x250mm, für 1 Trenner NH1 auf Sammelschienensystem 60mm
187,70 € / Stück* -
UE31E3BBaustein, universN, 450x250mm, für 1 Trenner NH2 auf Sammelschienensystem 60mm
284,20 € / Stück* -
UE32E3BBaustein, universN, 450x500mm, für 1 Trenner NH3 auf Sammelschienensystem 60mm
313,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609471,20 kA
-
Strombelastbarkeit bei AC22 in Kategorie B100 A
Sicherung
-
SicherungsgrößeNH000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 50 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 50 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufSammelschienensystem
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom8,80 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele1700
-
Gerätelebensdauer, elektrische Schaltspiele300
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.42000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe214 mm
-
Breite53 mm
-
Tiefe106 mm
-
Abstand Sammelschienen60 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT0056
-

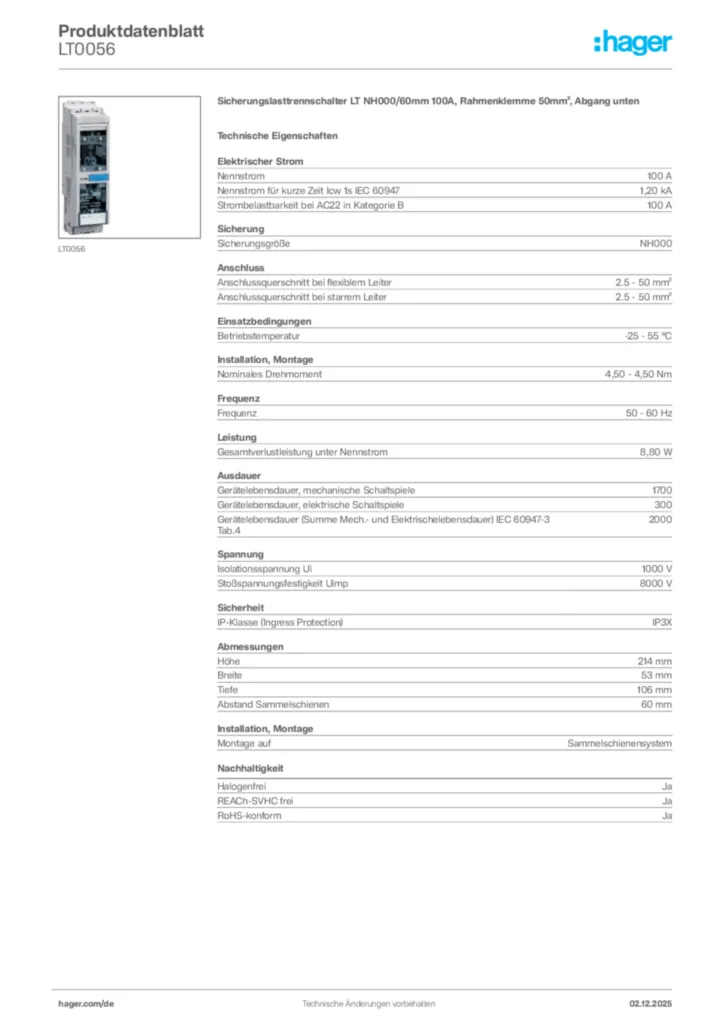

Produktdatenblatt
Hager Produktdatenblatt LT0056
Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang unten
PDF -
Montageanleitung
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (DE, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (EN, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Montageanleitung für LT0050 - Sicherungslasttrennschalter LT NH000 (FR, Stand: 06.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LZ160Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.Preis33,40 €/ Stück * -
2
LZ053Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und SchließerPreis31,00 €/ Stück *
-
3
LZ008Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am TrennerPreis16,00 €/ Stück * -
4
LT152Sicherungslasttrennschalter LT NH1/40mm, 250A, Schraubanschluss M10Preis502,40 €/ Stück * -
5
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1Preis144,70 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang unten
NH000-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang unten, ohne zusätzliche Blende.
Nennstrom: 100 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 1,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 100 A
Sicherungsgröße: NH000
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 50 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 8,80 W
Gerätelebensdauer, mechanische Schaltspiele: 1700
Gerätelebensdauer, elektrische Schaltspiele: 300
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 2000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 106 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT0056
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH000-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang unten, ohne zusätzliche Blende.
Nennstrom: 100 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 1,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 100 A
Sicherungsgröße: NH000
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 50 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 8,80 W
Gerätelebensdauer, mechanische Schaltspiele: 1700
Gerätelebensdauer, elektrische Schaltspiele: 300
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 2000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 106 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT0056
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
