EAN
3250614262555
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Stromwandler für LT NH1-3 100/5A 2VA Klasse 1 LZ255
Preis
140,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypAufsteckstromwandler
Funktionen
-
Genauigkeitsklasse1
Leistung
-
Leistung2 VA
Abmessungen
-
Durchmesser der Öffnung21 mm
-
Höhe180 mm
-
Breite240 mm
-
Höhe der Öffnung12,50 mm
-
Breite der Öffnung30,50 mm
Konnektivität
-
AnschlussartSchraubanschluss
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Bemessungs-Stehwechselspannung (Effektivwert)3000 V
-
Max. Betriebsspannung720 V
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
-
Lager-/Transporttemperatur-5 - 40 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 6 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
IsolierstoffklasseE
Elektrischer Strom
-
Bemessungs-Primärstrom (lpr)100 A
-
Bemessungs-Sekundärstrom (lsr)5 A
-
Nennstrom100 A
-
Thermischer Bemessungsdauerstrom1,2*Ipr
-
Thermischer Bemessungs-Kurzzeitstrom (Ith/1s)60*Ipr
-
Dynamischer Grenzstrom2.5*Ith
-
ÜberspannungsbegrenzungsfaktorFS 5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LZ255
-

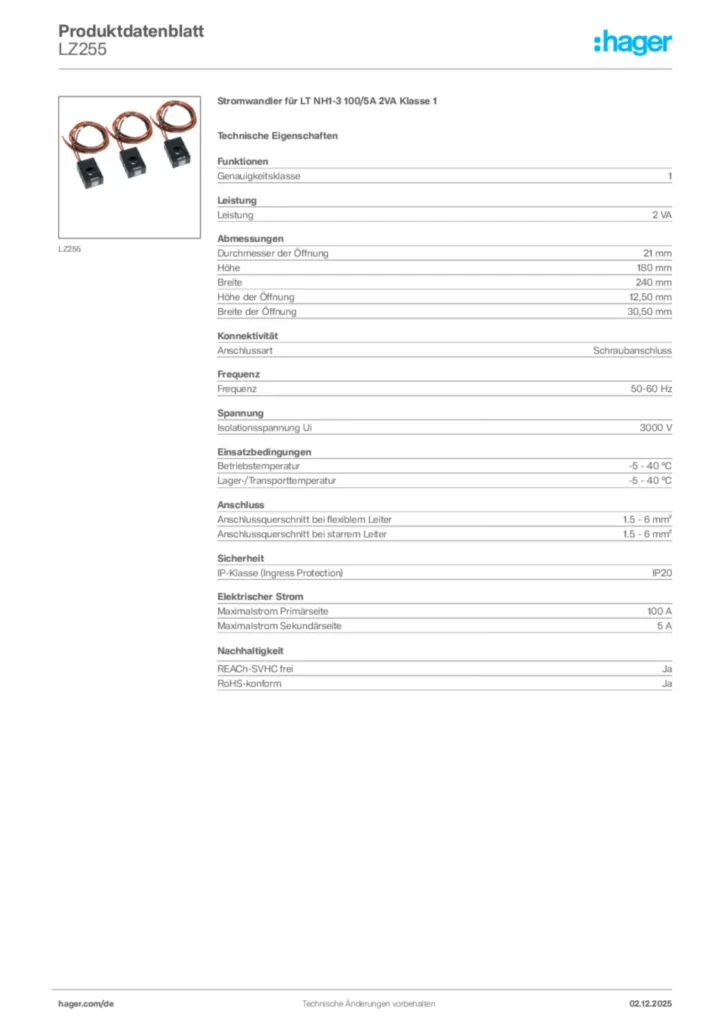

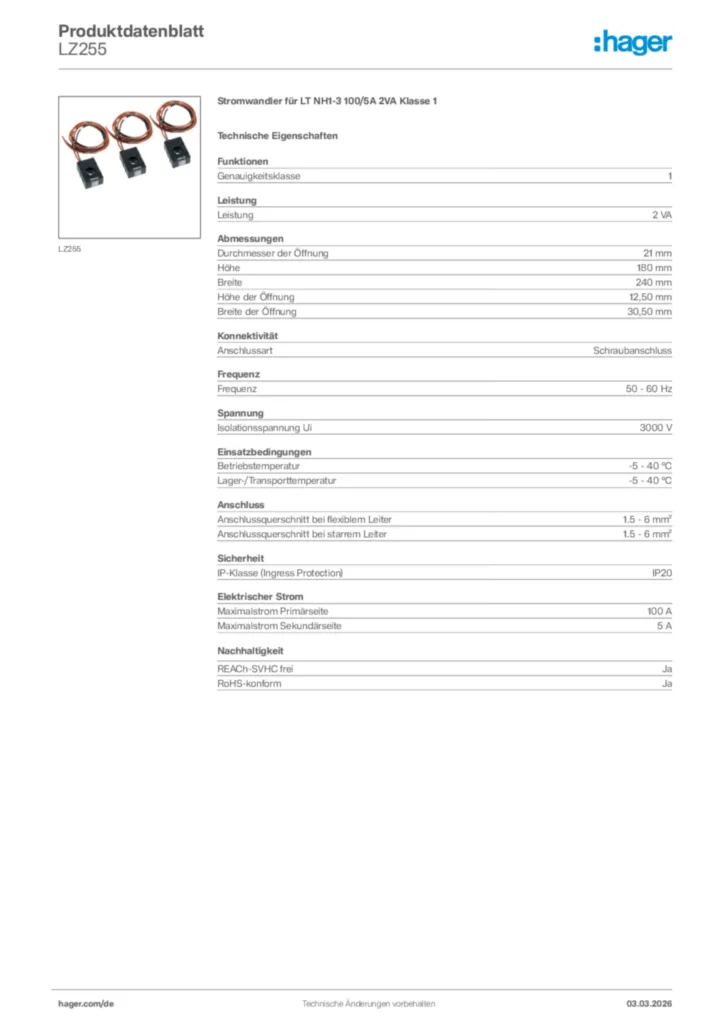

Produktdatenblatt
Hager Produktdatenblatt LZ255
Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
PDF -
Montageanleitung
Montageanleitung für LZ255 - Stromwandler für LT NH1-3 (DE-EN-FR, Stand: 04.2003)
Montageanleitung International 2020-01-01
PDF367,50 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
