NH00-Sicherungslasttrennschalter für Hutschiene mit einer Nennstromkapazität von 160A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614200519
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Sicherungslasttrennschalter LT NH00 160A Hutschiene Zugang 95mm² Abgang 3x16 mm² LT051
Preis
178,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Kabelklemmenanschluss 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2160 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2100 A
-
Nennstrom bei 45 °C152 A
-
Nennstrom bei 55 °C136 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V160 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Bemessungsstrom bei Ue=220V DC gemäß IEC 61439-1 5.3.2160 A
-
Nennstrom bei 40 °C160 A
-
Nennstrom bei 70 °C112 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.480 kA
-
Nennstrom bei 65 °C120 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4160 A
-
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4160 A
-
Nennstrom bei 60 °C128 A
-
Nennstrom bei 50 °C144 A
Sicherung
-
SicherungsgrößeNH00
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 95 mm²
-
Anschluss-/SteckertypKäfigklemme, Dreifachklemme
-
Typ der AusgangsverbindungKlemmbefestigung
-
Anschlussart EingangKlemmbefestigung
Konnektivität
-
AnschlussartKlemmbefestigung
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Montage aufMontageplatte, Hutschiene
-
Einbau-/AnschlussortWaagerecht, Senkrecht
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Leistungsabgabe bei IN9 W
-
Leistungsabgabe bei Volllast45 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements12 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäß IEC 60947-14
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1160 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1225 A
Abmessungen
-
Höhe206 mm
-
Breite106 mm
-
Tiefe80 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Normen
-
Brennbarkeitsklasse nach UL 94V0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT051
-

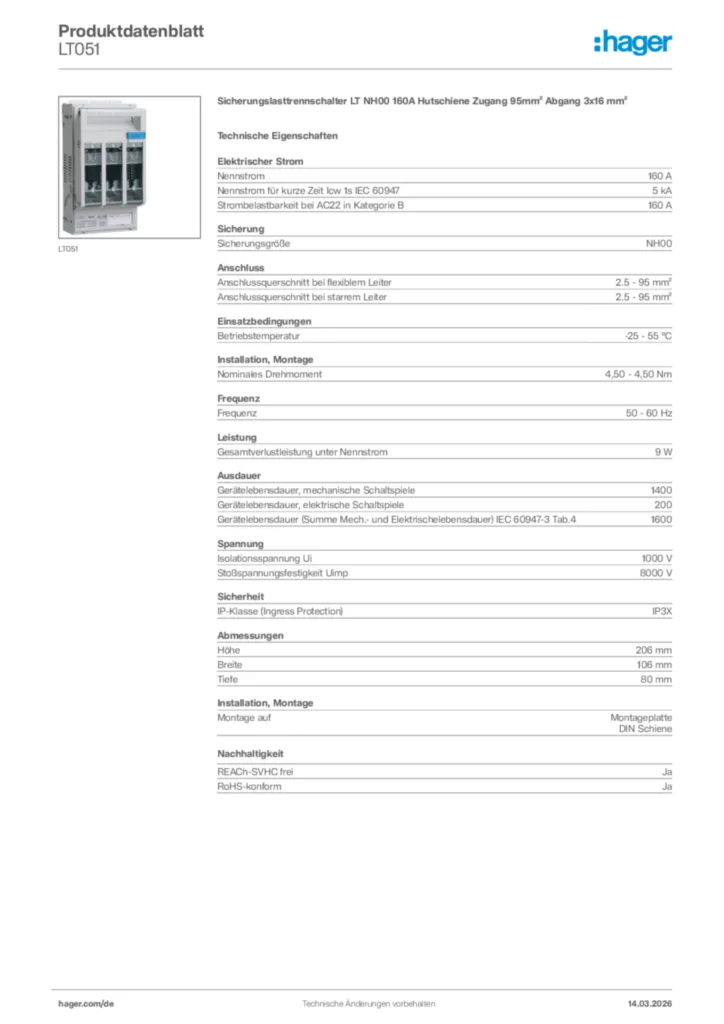

Produktdatenblatt
Hager Produktdatenblatt LT051
Sicherungslasttrennschalter LT NH00 160A Hutschiene Zugang 95mm² Abgang 3x16 mm²
PDF -
Montageanleitung
Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01
PDF1,08 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Konformitätserklärung en-US 2026-07-15
PDF257,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LT0056Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang untenPreis205,40 €/ Stück * -
2
LT0054Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang untenPreis176,20 €/ Stück * -
3
LT252Sicherungslasttrennschalter LT NH2/40mm, 400A, Schraubanschluss M10, Abgang obenPreis723,30 €/ Stück * -
4
LT0050Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²Preis118,80 €/ Stück * -
5
LT050Sicherungslasttrennschalter LT NH00 160A, Rahmenklemme 95mm², HutschienePreis148,60 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH00 160A Hutschiene Zugang 95mm² Abgang 3x16 mm²
NH00-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 160 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 9 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT051
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Nennstrom: 160 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 9 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 80 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT051
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
