Sicherungslasttrennschalter LT NH3/60mm, 630A, Schraubanschluss M10 LT353
NH3-Sicherungslasttrennschalter für Sammelschiene mit 60mm Abstand und einer Nennstromkapazität von 630A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.
EAN
3250614203534
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Passende Tools
Preis
998,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 5 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar
Optionales Zubehör
-
LZ255
Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
135,80 € / Stück* -
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
144,70 € / Stück* -
LZ256Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
139,90 € / Stück* -
LZ258Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
148,40 € / Stück* -
LZ259Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
159,60 € / Stück*
-
LNH3400M
NH-Sicherungseinsatz NH3C gG 500V 400A Kombi-Melder Grifflasche spannungsführend
26,20 € / Stück* -
LNH3500MNH-Sicherungseinsatz NH3 gG AC500V 500A Kombi-Melder mit Metall-Grifflasche
35,10 € / Stück* -
LNH3630MNH-Sicherungseinsatz NH3 gG AC500V 630A Kombi-Melder mit Metall-Grifflasche
35,10 € / Stück*
-
LZ153
Prismenklemmensatz LT 3-polig für NH3-Trenner für Cu/Al-Leiter 150-300mm², 3 St.
155,50 € / Stück* -
LZ156Prismenklemmsatz LT für NH3 2x150-185mm² 3-polig für Cu-/Al-Leiter, Set=3 St.
235,10 € / Stück* -
LZ059Prismenklemmensatz LT 3-polig für NH3-Trenner für CU-Leiter 150-300mm², 3 St.
79,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094720,40 kA
-
Strombelastbarkeit bei AC22 in Kategorie B630 A
Sicherung
-
SicherungsgrößeNH3
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter70 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter70 - 300 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufSammelschienensystem
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom67 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
Abmessungen
-
Höhe306 mm
-
Breite250 mm
-
Tiefe130 mm
-
Länge151 mm
-
Abstand Sammelschienen60 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT353
-

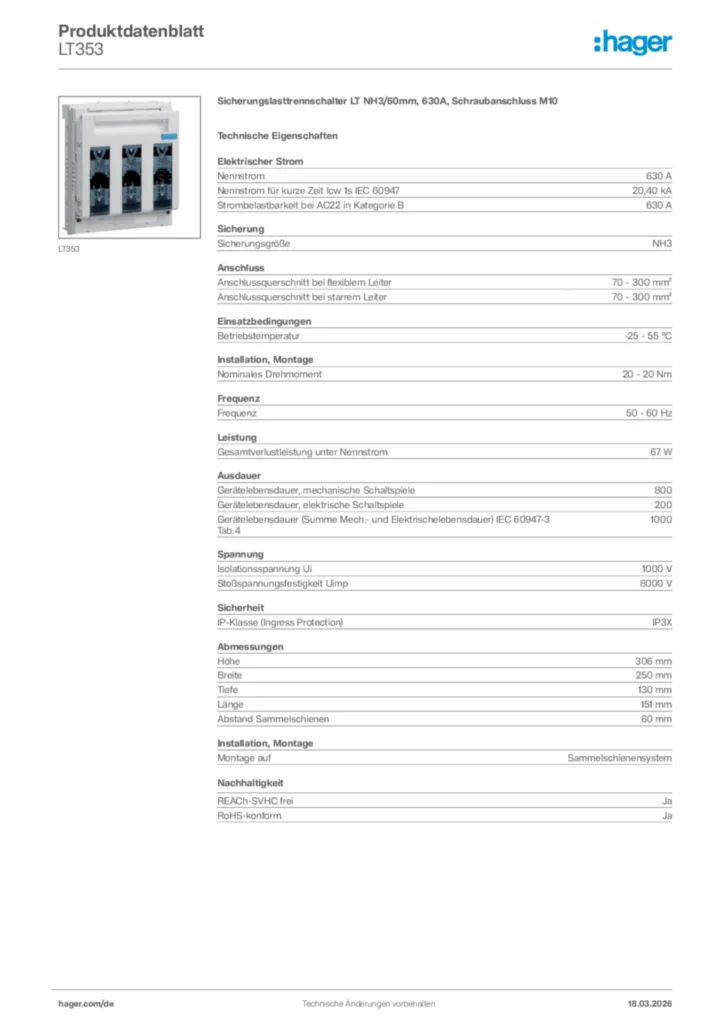

Produktdatenblatt
Hager Produktdatenblatt LT353
Sicherungslasttrennschalter LT NH3/60mm, 630A, Schraubanschluss M10
PDF -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LZ160Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.Preis33,40 €/ Stück * -
2
LZ053Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und SchließerPreis31,00 €/ Stück *
-
3
LZ008Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am TrennerPreis16,00 €/ Stück * -
4
LT152Sicherungslasttrennschalter LT NH1/40mm, 250A, Schraubanschluss M10Preis502,40 €/ Stück * -
5
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1Preis144,70 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH3/60mm, 630A, Schraubanschluss M10
NH3-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.
Nennstrom: 630 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 20,40 kA
Strombelastbarkeit bei AC22 in Kategorie B: 630 A
Sicherungsgröße: NH3
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 20 - 20 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 67 W
Gerätelebensdauer, mechanische Schaltspiele: 800
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 130 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT353
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH3-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.
Nennstrom: 630 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 20,40 kA
Strombelastbarkeit bei AC22 in Kategorie B: 630 A
Sicherungsgröße: NH3
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 20 - 20 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 67 W
Gerätelebensdauer, mechanische Schaltspiele: 800
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 130 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT353
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
