Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 40kA FTC HNW251NR
EAN
3250613197629
Marke
Hager
VPE
1 Stück
Preisgruppe
H406
Passende Tools
Preis
2.969,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verbindungsfunktionen 4 Produkte verfügbar -
Hilfs-Verriegelungskabel 2 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Adapter für Zusatzdatenkabel 9 Produkte verfügbar -
AOB MCCB Typ A 4 Produkte verfügbar
Optionales Zubehör
-
HYW008H
Klemmen x630/P630 Cu/Al version 4Polig 2x 35-300mm²
312,90 € / Stück* -
HYW002HKlemmen x630/P630 Cu/Al version 4Polig 1x 35-300mm²
229,60 € / Stück* -
HYW010HAnschlussverlängerung x630/P630 4Polig (400A max)
103,30 € / Stück* -
HYW012HAnschlussverbreiterung für Baugröße x630/P630 4Polig (400A max)
103,30 € / Stück*
-
HXD068H
Elektr.Verriegkabl. h400-h/P630-h1000
57,50 € / Stück* -
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
41,20 € / Stück*
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück*
-
HTC370H
Verbindungskabel mit CIP-Stecker auf CIP-Stecker 10 m h3+
201,10 € / Stück* -
HTC360HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 5 m h3+
116,40 € / Stück* -
HTC350HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 3 m h3+
96,80 € / Stück* -
HTC340HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 1, 5 m h3+
78,40 € / Stück* -
HTC330HVerbindungskabel mit CIP-Stecker auf CIP-Stecker 0, 5 m h3+
69,40 € / Stück* -
HTC150HAnschlusskabel mit ZSI-Stecker 1, 20 m h3+
73,30 € / Stück* -
HTC140HAnschlusskabel mit CIP-Stecker für Spannungsversorgung 1, 20 m h3+
73,30 € / Stück* -
HTC130HAdapterkabel für OAC- und PTA-Kontaktstecker 1, 20 m h3+
73,30 € / Stück* -
HTL010Hh3 + MIP zu USB Kabeladapter
252,60 € / Stück*
-
HBW630H
FI-Block P630 4P 630A Idn adj
2.558,50 € / Stück* -
HBW400HFI-Block P630 4P 400A Idn adj
2.015,20 € / Stück* -
HBW400LFI-Block Alarm P630 4P 400A Idn adj
2.263,80 € / Stück* -
HBW630LFI-Block Alarm P630 4P 630A Idn adj
2.847,20 € / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
43,60 € / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
66,80 € / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
97,70 € / Stück*
-
HTG911HSpannungsversorgung 24 V DC 2, 5A 70°C
234,80 € / Stück*
-
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
1.194,60 € / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
1.083,80 € / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
1.194,60 € / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
1.083,80 € / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
1.194,60 € / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
1.083,80 € / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
1.194,60 € / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
1.083,80 € / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
1.194,60 € / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
1.083,80 € / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
1.194,60 € / Stück* -
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
1.063,10 € / Stück*
-
HXS122HHilfs- und Signalkontakt 125V AC, 30 V DC und Schaltzykluszähler für h3+ Energy
260,60 € / Stück* -
HXS121HHilfs- und Signalkontakt 230V AC, 125V DC und Schaltzykluszähler für h3+ Energy
260,60 € / Stück* -
HXS120HSchaltzykluszähler h3+ Energy
180,60 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
82,40 € / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
50,60 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
85,60 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
85,60 € / Stück*
-
HTC310HKommunikationsmodul Modbus RTU h3+ Energy
359,50 € / Stück* -
HTC320HKommunikationsmodul Modbus RTU mit 2 Ein- und 2 Ausgängen
430,70 € / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
8,70 € / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
51,50 € / Stück* -
HXS999HRonis Schlüssel
54,40 € / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
29,90 € / Stück* -
HXW166Hmech. Verriegelungsset 4P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
243,80 € / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
79,00 € / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
38,00 € / Stück*
-
HTG485HModbus-Kabel 25 m
142,80 € / Stück* -
HTG484HModbus-Kabel RJ45 - RJ45 5 m
50,10 € / Stück* -
HTG482HModbus-Kabel RJ45 - RJ45 2 m
37,00 € / Stück* -
HTG481HModbus-Kabel RJ45 - RJ45 1 m
30,00 € / Stück* -
HTG480HModbus-Kabel RJ45 - RJ45 0, 2 m
27,30 € / Stück* -
HTG474HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 5 m
60,70 € / Stück* -
HTG472HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 2 m
47,70 € / Stück* -
HTG471HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 1 m
35,30 € / Stück*
-
HTG465HModbus-Kabel 3 m mit RJ45-Stecker und Erdanschlusskabel
97,50 € / Stück*
-
HYW053HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 4P
78,90 € / Stück* -
HYW051HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 4P
78,90 € / Stück* -
HYW026HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 4P
114,50 € / Stück* -
HYW024HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 4P
114,50 € / Stück* -
HYW022HKlemmenabdeckung für Anschlussverlängerung x630/P630 4P
114,50 € / Stück*
-
HXW033HHebel-Erweiterung P630
18,60 € / Stück* -
HXW031HGrauer Drehgriff x/P630, an der Tür
115,40 € / Stück* -
HXW030HDrehgriff x/P630, direkt
66,70 € / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
79,00 € / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
24,80 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-240 kA
-
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-240 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-27 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-270 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-270 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-270 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-240 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-27 kA
-
Nennstrom bei 10°C nach IEC 60947250 A
-
Nennstrom bei 15°C nach IEC 60947250 A
-
Nennstrom bei 20°C nach IEC 60947250 A
-
Nennstrom bei 25°C nach IEC 60947250 A
-
Nennstrom bei 30°C nach IEC 60947250 A
-
Nennstrom bei 35 °C gemäß IEC 60947250 A
-
Nennstrom bei 40 °C gemäß IEC 60947250 A
-
Nennstrom bei 45°C nach IEC 60947250 A
-
Nennstrom bei 50°C nach IEC 60947250 A
-
Nennstrom bei 55°C nach IEC 60947250 A
-
Nennstrom bei 60 °C gemäß IEC 60947250 A
-
Nennstrom bei 65°C nach IEC 60947250 A
-
Nennstrom bei 70°C nach IEC 60947250 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitENERGY
Leistung
-
Gesamtverlustleistung unter Nennstrom36,8 W
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockJa
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe260 mm
-
Breite185 mm
-
Tiefe150 mm
Einstellungen
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers122,85 - 2500,0 A
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HNW251NR
-

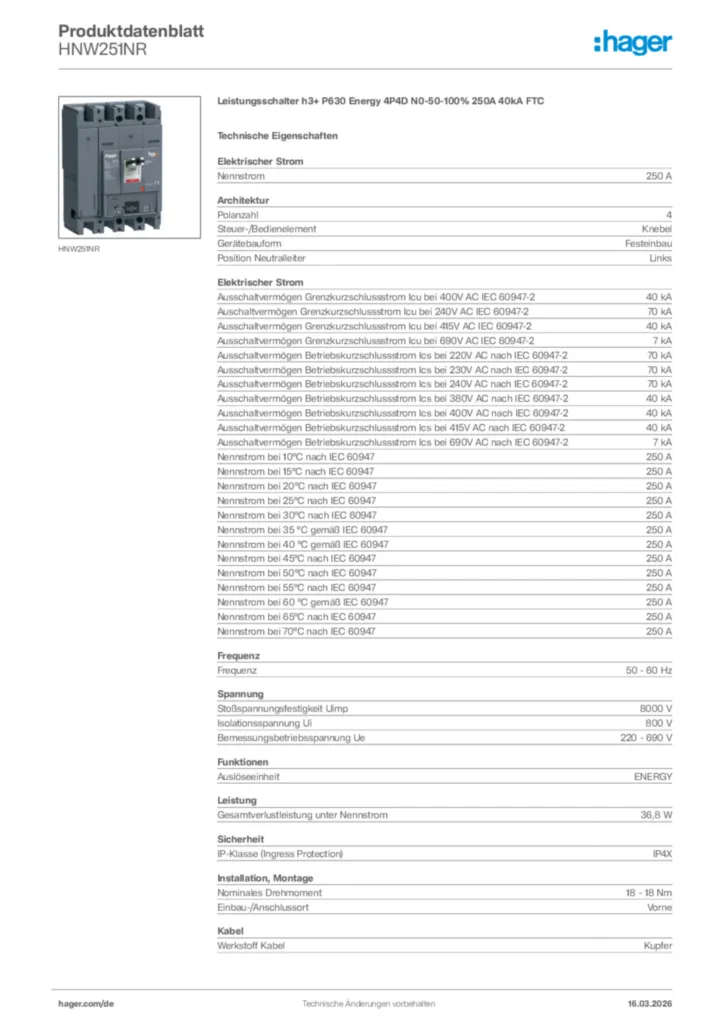

Produktdatenblatt
Hager Produktdatenblatt HNW251NR
Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 40kA FTC
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10,29 MB -
Betriebsanleitung
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF13,53 MB -
Montageanleitung
Montageanleitung für HEWxx, HEZxx, HMWxx, HMZxx, HNWxx, HNZxx, HPWxx, HTC1xx - Leistungschalter h3+/h3, Zubehör (multi-language, Stand: 10.2019)
Montageanleitung International 2019-10-09
PDF2,77 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9,93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 630A 4P
STEP Dateien International 2023-11-24
STP1023,49 kB -
Handbuch
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
PDF588,41 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTCPreis3.674,60 €/ Stück * -
2
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis2.895,10 €/ Stück * -
3
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis3.115,20 €/ Stück * -
4
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis2.458,90 €/ Stück * -
5
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis3.115,20 €/ Stück *
Ausschreibungstext
Leistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 40kA FTC
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 250 A
Nennstrom bei 55°C nach IEC 60947: 250 A
Polanzahl: 4
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 7 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 7 kA
Nennstrom bei 10°C nach IEC 60947: 250 A
Nennstrom bei 15°C nach IEC 60947: 250 A
Nennstrom bei 20°C nach IEC 60947: 250 A
Nennstrom bei 25°C nach IEC 60947: 250 A
Nennstrom bei 30°C nach IEC 60947: 250 A
Nennstrom bei 35 °C gemäß IEC 60947: 250 A
Nennstrom bei 40 °C gemäß IEC 60947: 250 A
Nennstrom bei 45°C nach IEC 60947: 250 A
Nennstrom bei 50°C nach IEC 60947: 250 A
Nennstrom bei 60 °C gemäß IEC 60947: 250 A
Nennstrom bei 65°C nach IEC 60947: 250 A
Nennstrom bei 70°C nach IEC 60947: 250 A
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 800 V
Bemessungsbetriebsspannung Ue: 220 - 690 V
Auslöseeinheit: ENERGY
Gesamtverlustleistung unter Nennstrom: 36,8 W
Nominales Drehmoment: 18 - 18 Nm
IP-Klasse (Ingress Protection): IP4X
Einbau-/Anschlussort: Vorne
Fabrikat : Hager oder gleichwertig
Artikel : HNW251NR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 250 A
Nennstrom bei 55°C nach IEC 60947: 250 A
Polanzahl: 4
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 7 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 7 kA
Nennstrom bei 10°C nach IEC 60947: 250 A
Nennstrom bei 15°C nach IEC 60947: 250 A
Nennstrom bei 20°C nach IEC 60947: 250 A
Nennstrom bei 25°C nach IEC 60947: 250 A
Nennstrom bei 30°C nach IEC 60947: 250 A
Nennstrom bei 35 °C gemäß IEC 60947: 250 A
Nennstrom bei 40 °C gemäß IEC 60947: 250 A
Nennstrom bei 45°C nach IEC 60947: 250 A
Nennstrom bei 50°C nach IEC 60947: 250 A
Nennstrom bei 60 °C gemäß IEC 60947: 250 A
Nennstrom bei 65°C nach IEC 60947: 250 A
Nennstrom bei 70°C nach IEC 60947: 250 A
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 800 V
Bemessungsbetriebsspannung Ue: 220 - 690 V
Auslöseeinheit: ENERGY
Gesamtverlustleistung unter Nennstrom: 36,8 W
Nominales Drehmoment: 18 - 18 Nm
IP-Klasse (Ingress Protection): IP4X
Einbau-/Anschlussort: Vorne
Fabrikat : Hager oder gleichwertig
Artikel : HNW251NR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
